UTS012E14S

产品分类: 圆形连接器
厂牌: SOURIAU-SUNBANK
产品描述: Bayonet Lock,Female Sockets,Receptacle 焊盘 14pin Polybutylene Terephthalate (PBT) 4.5A 金 黑色 法兰安装,面板安装
供应商型号: 2381425
供应商: element14
标准整包数: 1

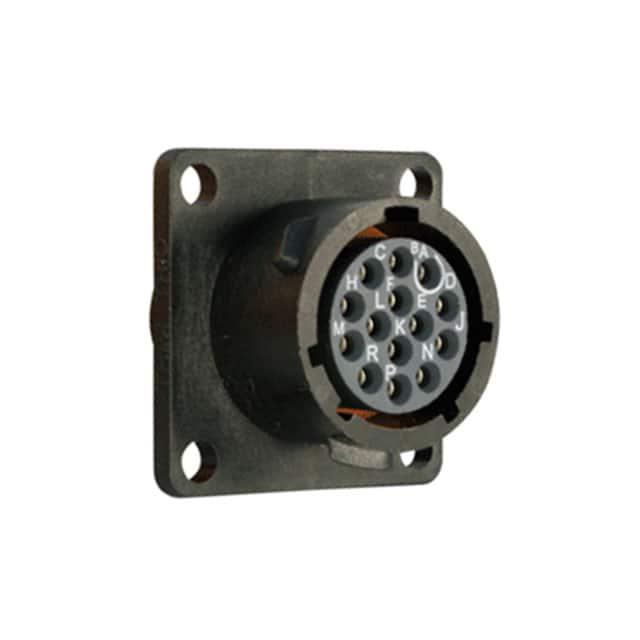

SOURIAU-SUNBANK 圆形连接器 UTS012E14S

UTS012E14S概述

    电子元器件技术手册:方形法兰插座

    产品简介


    本文介绍的是Souriau公司的UTS系列方形法兰插座(Square Flange Receptacle),属于连接器类别。这款连接器主要用于工业控制、自动化系统、航空航天等领域,其主要功能是确保设备之间的可靠电连接,并能在严苛环境下保持稳定的性能。

    技术参数


    该产品的技术规格如下:
    - 尺寸选项:8、10、12、14三种壳体尺寸。
    - 接触方式:针式(Male Contact)和孔式(Female Contact)。
    - 安装方式:手焊式(Hand solder contacts)。
    - 材料:外壳为黑色PBT(聚对苯二甲酸丁二醇酯),阻燃等级UL94 V-0;绝缘体为氯丁橡胶;密封圈为硅胶;接触件为黄铜镀金。
    - 性能参数:
    - 操作温度范围:-40°C 至 105°C
    - 绝缘电阻:最小5000 MΩ
    - 耐电压测试:1500 Vrms(对于#20布局)
    - 盐雾腐蚀试验:500小时
    - 循环耐久性:250次插拔
    - 密封性能:接合及非接合状态下均能达到IP68防护等级,1巴压力下浸水一周;在高压力清洗设备下达到IP69K防护等级。

    产品特点和优势


    该款连接器具有以下特点和优势:
    - 高可靠性:能够在恶劣环境下保持稳定可靠的连接。
    - 多种尺寸选择:可满足不同应用场景的需求。
    - 强大的电气性能:能够提供稳定的电流传输,保证设备的正常运行。
    - 高温抗性:可在极端温度环境中正常工作,适用于多种工业环境。
    - 防水防尘:满足严格的防护等级要求,适合户外或潮湿环境使用。

    应用案例和使用建议


    这款连接器广泛应用于工业控制系统、自动化设备、航空航天等领域。例如,在飞机上的信号传输中,其能确保在极端条件下仍然保持良好的电连接。对于需要高度密封和耐高温的应用场景,如油田勘探设备,此连接器也表现出色。
    使用建议:
    - 确保在安装过程中严格按照技术手册进行操作,避免接触不良或损坏连接器。
    - 定期检查连接器的状态,特别是密封圈和接触件,以保证其长期可靠的性能。
    - 在高温或低温环境中使用时,需考虑周围环境对连接器的影响。

    兼容性和支持


    该产品与其他符合行业标准的电子元器件和设备具有良好的兼容性。厂商提供了详尽的技术支持和售后服务,包括在线技术文档下载、电话咨询等服务,帮助用户解决使用中遇到的各种问题。

    常见问题与解决方案


    以下是部分常见的问题及其解决方案:
    - 问题:接触不良或信号不稳定。
    - 解决方法:检查并清洁连接器的触点,确保没有氧化物或其他杂质。
    - 问题:密封失效导致进水。
    - 解决方法:更换新的密封圈,并重新检测防水性能。
    - 问题:连接器无法正确锁定。
    - 解决方法:确认连接器的型号正确,且安装方向无误,必要时可重新调整定位销。

    总结和推荐


    综上所述,这款方形法兰插座具有优异的电气性能、出色的耐用性和适应各种复杂环境的能力。其广泛的适用性使其成为许多工业应用的理想选择。强烈推荐用于需要高可靠性连接的场合。

UTS012E14S参数

参数
触头镀层 - 配接
类型 Bayonet Lock,Female Sockets,Receptacle
颜色 黑色
端接 焊盘
额定电流 4.5A
外壳材料 Polybutylene Terephthalate (PBT)
针脚数 14pin
安装方式 法兰安装,面板安装
应用等级 仪表级,照明级,电信级
零件状态 在售
包装方式 盒装,散装

UTS012E14S厂商介绍

Souriau-Sunbank是全球领先的互连解决方案提供商,专注于设计和制造各种类型的连接器和互连系统。公司的产品广泛应用于**、**、*事、铁路、工业、能源、医疗和通信等多个领域。

主营产品分类包括:
1. 圆形连接器:适用于各种恶劣环境,如振动、冲击、温度变化等。
2. 矩形连接器:适用于需要高密度连接的应用,如计算机、通信设备等。
3. 电源连接器:适用于需要高电流传输的应用,如电动汽车、工业设备等。
4. 高速数据连接器:适用于需要高速数据传输的应用,如通信设备、数据中心等。
5. 光纤连接器:适用于需要高速光信号传输的应用,如通信网络、医疗设备等。

Souriau-Sunbank的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 质量可靠:公司严格遵循国际质量标准,确保产品质量和性能。
3. 定制服务:公司提供定制化服务,根据客户需求设计和制造连接器。
4. 全球服务:公司在全球设有多个分支机构,提供快速响应和本地化服务。

UTS012E14S数据手册

厂牌 PDF简要描述 下载
SOURIAU-SUNBANK 圆形连接器 SOURIAU-SUNBANK UTS012E14S UTS012E14S数据手册

UTS012E14S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 161.46
10+ ¥ 141.39
25+ ¥ 135.28
50+ ¥ 130.92
100+ ¥ 126.55
250+ ¥ 119.57
库存: 13
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 161.46
