UTS6JC1412S

产品分类: 圆形连接器
厂牌: SOURIAU-SUNBANK
产品描述: Souriau M14圆形连接器插座, UTS系列, 12芯, 电缆安装, 压接, IP68,IP69K
供应商型号: 191002
供应商: 海外现货
标准整包数: 1

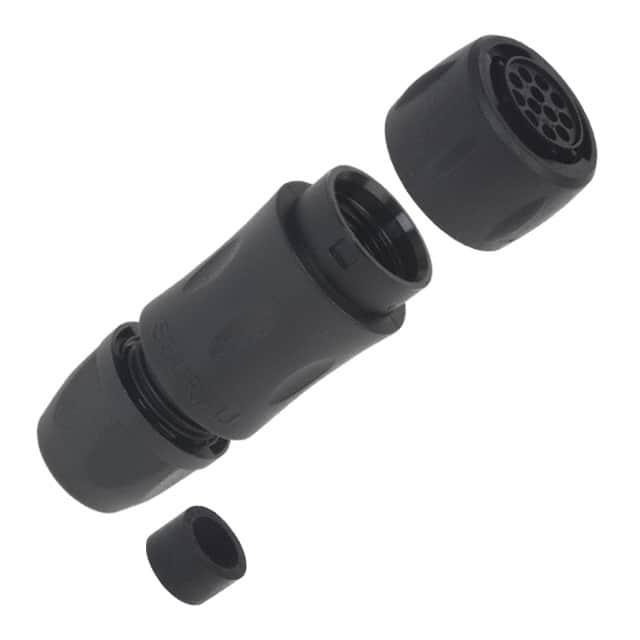

SOURIAU-SUNBANK 圆形连接器 UTS6JC1412S

UTS6JC1412S概述

    电子元器件产品技术手册:UTS Hi Seal PCB Mount Connector

    1. 产品简介


    UTS Hi Seal PCB Mount Connector 是一款专为严苛环境设计的高性能连接器,适用于需要高度可靠性和防护性的应用场景。该连接器采用塑料材质外壳,具备优异的耐腐蚀性和防水防尘能力。其主要应用领域包括工业自动化、户外天气站、机器人系统、道路交通管理及活动控制系统等。

    2. 技术参数


    - 机械特性:
    - 外壳和背壳材料:热塑性UL94-V0等级
    - 插件材料:弹性体
    - 接触材料:铜合金-镀金
    - 循环使用寿命:250次插拔
    - 振动测试:符合CEI 60512-4标准,频率范围10到2000 Hz
    - 温度冲击测试:5个周期,从-40°C到+105°C(按MIL-STD1344方法1003)
    - 电气特性:
    - 最大电流额定值:20号端子13A,22号端子7.5A
    - 绝缘电阻:≥5000 MΩ,500Vcc下
    - 测试电压:20号端子1500 Veff,16号端子2300 Veff(按MIL-DTL-26482)
    - 工作电压:20号端子600V,16号端子1000V(按MIL-DTL-26482)
    - 环境特性:
    - 温度范围:-40°C到+105°C
    - 盐雾耐受性:500小时
    - 密封性(插合/未插合):IP68/69K等级
    - 紫外线耐受性:5年暴露无机械和视觉损坏
    - 符合RoHS及中国RoHS标准SJ/T1166-2006

    3. 产品特点和优势


    - 优异的耐腐蚀性:通过盐雾测试500小时,确保在潮湿和腐蚀性环境中长时间稳定运行。
    - 密封性能:动态IP68/69K,可在水下浸泡一周并承受1巴压力。
    - 高可靠性:经过严格的振动和温度冲击测试,确保在各种恶劣环境下仍能正常工作。
    - 便于安装:预装PC尾端接点和支撑柱,金属保持夹(可选),确保牢固且一致的机械固定。
    - 环保认证:符合RoHS标准,并符合中国RoHS标准SJ/T1166-2006。

    4. 应用案例和使用建议


    - 工业自动化:适用于工厂自动化设备中的连接需求,确保信号传输的稳定性和可靠性。
    - 户外天气站:在多变气候条件下,确保数据采集设备的正常工作。
    - 机器人系统:为机器人的复杂运动提供可靠的电源和信号连接。
    - 道路交通管理:适用于智能交通系统的控制设备连接,确保高效通信。
    使用建议:
    - 在进行焊接时,建议使用波峰焊工艺以确保良好的电气连接。
    - 选择适当的密封帽以进一步提高连接器的防护等级。
    - 定期检查连接器的紧固件以防止松动。

    5. 兼容性和支持


    - 兼容性:支持多种尺寸和接口类型的连接器,适用于不同应用需求。
    - 厂商支持:提供详尽的技术文档和支持服务,帮助用户解决问题并优化使用体验。

    6. 常见问题与解决方案


    - Q: 如何清洁连接器?
    - A: 使用压缩空气吹去灰尘和杂物,避免使用液体清洗剂。

    - Q: 如何判断连接器是否损坏?
    - A: 检查是否有物理损伤,如裂纹、变形等;进行电气测试以确认绝缘和导电性能。

    - Q: 如何确保正确的密封性?
    - A: 确认密封帽正确安装并拧紧至规定的扭矩。

    7. 总结和推荐


    UTS Hi Seal PCB Mount Connector 以其出色的耐腐蚀性和防护性,在严苛环境中表现出色。适合各种工业自动化、户外设备和智能交通系统的连接需求。推荐用于需要高度可靠性和长期稳定性的应用场景。
    如果您有任何疑问或需要进一步的帮助,请访问我们的网站 [www.souriau-industrial.com](http://www.souriau-industrial.com) 或联系客服团队 [contactindustry@souriau.com](mailto:contactindustry@souriau.com)。

UTS6JC1412S参数

参数
触头镀层 - 配接 -
类型 Bayonet Lock,Plug Housing
颜色 -
端接 -
额定电流 13A
外壳材料 Thermoplastic
针脚数 12pin
长*宽*高 71.5mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装

UTS6JC1412S厂商介绍

Souriau-Sunbank是全球领先的互连解决方案提供商,专注于设计和制造各种类型的连接器和互连系统。公司的产品广泛应用于**、**、*事、铁路、工业、能源、医疗和通信等多个领域。

主营产品分类包括:
1. 圆形连接器:适用于各种恶劣环境,如振动、冲击、温度变化等。
2. 矩形连接器:适用于需要高密度连接的应用,如计算机、通信设备等。
3. 电源连接器:适用于需要高电流传输的应用,如电动汽车、工业设备等。
4. 高速数据连接器:适用于需要高速数据传输的应用,如通信设备、数据中心等。
5. 光纤连接器:适用于需要高速光信号传输的应用,如通信网络、医疗设备等。

Souriau-Sunbank的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 质量可靠:公司严格遵循国际质量标准,确保产品质量和性能。
3. 定制服务:公司提供定制化服务,根据客户需求设计和制造连接器。
4. 全球服务:公司在全球设有多个分支机构,提供快速响应和本地化服务。

UTS6JC1412S数据手册

厂牌 PDF简要描述 下载
SOURIAU-SUNBANK 圆形连接器 SOURIAU-SUNBANK UTS6JC1412S UTS6JC1412S数据手册

UTS6JC1412S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 109.5648
10+ ¥ 105.6358
50+ ¥ 102.8953
100+ ¥ 99.6981
250+ ¥ 97.1913
库存: 816
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 109.56
