首页  >  产品百科  >  UTG0104P

UTG0104P

产品分类: 圆形连接器
厂牌: SOURIAU-SUNBANK
产品描述: Souriau 圆形连接器插头, UTG系列, 4芯, 法兰安装, 压接, IP65
供应商型号: 105344
供应商: 海外现货
标准整包数: 1

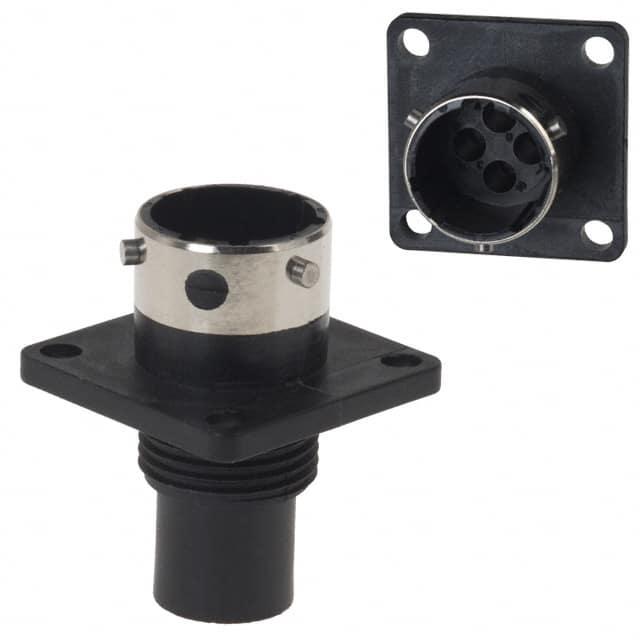

SOURIAU-SUNBANK 圆形连接器 UTG0104P

UTG0104P概述

    UTG 系列塑料圆形连接器技术手册

    1. 产品简介


    UTG 系列连接器是一种经济型的轻质且坚固的金属耦合塑料圆形连接器。这些连接器特别适用于需要高效电气连接的应用场合,例如航空航天、汽车、工业自动化等领域。它们提供了多种接触配置,可以用于混合动力信号和电源连接。

    2. 技术参数


    - 锁紧方式:快速且可靠的锁紧机构,通过明显的“咔嗒”声实现正向锁定。
    - 阻燃等级:UL94-V0标准,符合阻燃要求。
    - 接口互换性:与UTO、UTP和UTS系列兼容。
    - 壳体尺寸:提供多种尺寸,从小到大分别为10号、12号、14号、16号、18号、20号、22号、24号。
    - 额定电压:根据不同的接触数量,分为250V、380V和660V三种。
    - 接触电阻:根据不同型号的接触材料,电阻范围为0.05 mΩ至2.28 mΩ。
    - 工作温度范围:通常为-55°C至+125°C。

    3. 产品特点和优势


    - 经济实惠:UTG系列是经济型的选择,适合大规模生产和应用。
    - 轻量化设计:采用轻质塑料外壳,减小重量,易于安装和搬运。
    - 坚固耐用:金属锁紧机制增强了连接器的稳固性,提高了使用寿命。
    - 接口互换性:与其它UT系列兼容,便于系统集成。
    - 电气性能:优秀的电气特性,保证了高可靠性和低电阻。

    4. 应用案例和使用建议


    UTG系列连接器广泛应用于航空航天、汽车制造、工业控制等领域。在这些应用中,UTG连接器的高可靠性、紧凑设计和优异的电气性能得到了广泛应用。
    - 航天工业:可用于卫星通信系统的电源和信号传输。
    - 汽车行业:可用于电动汽车的动力传输和控制信号传递。
    - 工业自动化:适用于机器人的数据传输和动力供应。
    使用建议:
    - 在高振动环境下,建议使用额外的固定装置以确保连接器的稳定。
    - 针对不同温度环境,选择合适的接触材料以保持连接器的性能。

    5. 兼容性和支持


    - 与其他设备的兼容性:UTG系列连接器与UTO、UTP和UTS系列兼容,方便系统集成。
    - 厂商支持:SOURIAU提供全面的技术支持和服务,包括产品培训、安装指导和技术咨询。

    6. 常见问题与解决方案


    - 问题1:连接器锁紧机构不稳定
    - 解决方案:检查锁紧机构是否有损坏,重新调整或更换锁紧机构。
    - 问题2:接触电阻过高
    - 解决方案:检查接触点是否有污垢或腐蚀,清洁后重新连接。
    - 问题3:无法正常插入接插件
    - 解决方案:检查接插件是否有变形或损坏,如有必要请更换。

    7. 总结和推荐


    UTG系列连接器以其经济实惠、轻量、坚固的设计,广泛应用于各种工业领域。它提供了多种电气配置和壳体尺寸,满足不同应用需求。其优秀的电气特性和可靠性使其在市场上具有很强的竞争力。对于需要经济高效的电气连接解决方案的应用,强烈推荐使用UTG系列连接器。

UTG0104P参数

参数
类型 Bayonet Lock,Receptacle Housing
颜色 -
端接 -
额定电流 -
外壳材料 Glass Filled,Polyester
针脚数 4pin
触头镀层 - 配接 -
长*宽*高 31.7mm(长度)*23.8mm(高度)
安装方式 法兰安装,面板安装
零件状态 在售
包装方式 散装,袋装

UTG0104P厂商介绍

Souriau-Sunbank是全球领先的互连解决方案提供商,专注于设计和制造各种类型的连接器和互连系统。公司的产品广泛应用于**、**、*事、铁路、工业、能源、医疗和通信等多个领域。

主营产品分类包括:
1. 圆形连接器:适用于各种恶劣环境,如振动、冲击、温度变化等。
2. 矩形连接器:适用于需要高密度连接的应用,如计算机、通信设备等。
3. 电源连接器:适用于需要高电流传输的应用,如电动汽车、工业设备等。
4. 高速数据连接器:适用于需要高速数据传输的应用,如通信设备、数据中心等。
5. 光纤连接器:适用于需要高速光信号传输的应用,如通信网络、医疗设备等。

Souriau-Sunbank的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 质量可靠:公司严格遵循国际质量标准,确保产品质量和性能。
3. 定制服务:公司提供定制化服务,根据客户需求设计和制造连接器。
4. 全球服务:公司在全球设有多个分支机构,提供快速响应和本地化服务。

UTG0104P数据手册

厂牌 PDF简要描述 下载
SOURIAU-SUNBANK 圆形连接器 SOURIAU-SUNBANK UTG0104P UTG0104P数据手册

UTG0104P封装设计

查看详情并下载
Symbol
Footprint
3D Model
