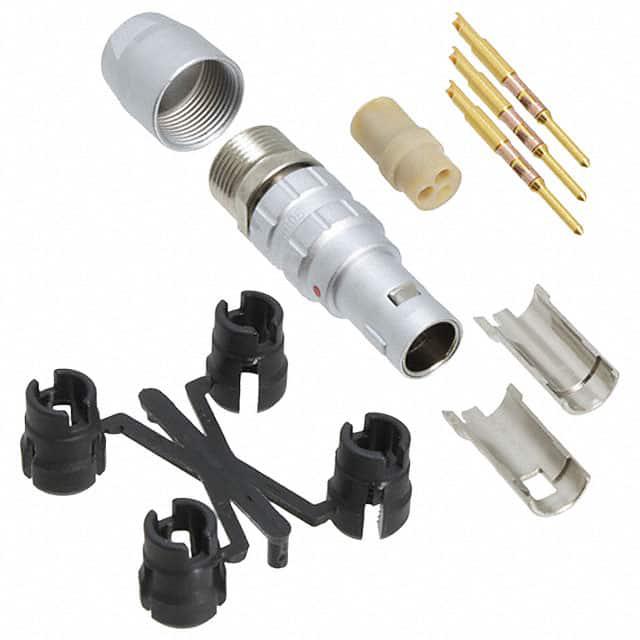

JBXFD0G03MSSDSR

产品分类: 圆形连接器
厂牌: SOURIAU-SUNBANK
产品描述: Male Pins,Plug,Push-Pull 焊盘 3pin Brass 8A 金 银色 导线安装,自由悬挂,通孔安装 39mm(长度)
供应商型号: N-JBXFD0G03MSSDSR
供应商: 云汉优选
标准整包数: 1
SOURIAU-SUNBANK 圆形连接器 JBXFD0G03MSSDSR

JBXFD0G03MSSDSR概述


    产品简介


    这款电子元器件是Souriau公司生产的直插式连接器(JBX系列),型号为JBX FD 0。该连接器设计用于提供电磁干扰(EMI)屏蔽功能,适用于广泛的工业和军事应用。它具备出色的电流传输能力和环境适应性,能够在恶劣条件下稳定工作。JBX FD 0系列特别适合用于航空、航天、通讯设备、仪器仪表和自动化控制系统等领域。

    技术参数


    - 电磁干扰屏蔽:55dB至100MHz。
    - 绝缘电阻:大于500MΩ(按ANSI-EIA-364-D标准方法21测试)。
    - 最大电流额定值:最高可达到10A(具体取决于接触点)。
    - 连接器测试电压:1400VRMS。
    - 连接器工作电压:460VRMS(直流/交流)。
    - 环境耐久性:1000个循环(按照MIL-STD 1344A方法2016.1)。
    - 冲击耐受能力:50g,持续6ms(按照MIL-STD 1344A方法2004.1)。
    - 振动耐受能力:10至2000Hz,加速度15g(按照MIL-STD 1344A方法2005.1)。
    - 保护等级:IP40(按照CEI 529标准)。
    - 盐雾试验:48小时(按照SAE AS 1344方法1001.1和CEI 529)。
    - 操作温度范围:塑料夹持套提供的电缆直径:-55°C至+125°C(-67°F至+257°F)。金属夹持套(仅根据要求提供):-55°C至+200°C(-67°F至+392°F)。

    产品特点和优势


    - 高可靠性:采用高标准设计,确保在严苛环境下的耐用性。
    - 屏蔽性能优越:提供良好的电磁干扰(EMI)屏蔽能力,适用于高精度需求的应用场合。
    - 多种接触布局:多种不同的接触布局设计,可根据不同应用需求进行选择。
    - 广泛的适用性:能够在极端条件下保持稳定的电气和机械性能,适用于各种复杂环境。

    应用案例和使用建议


    - 航空和航天领域:这类应用对元器件的耐温性和稳定性要求极高。建议在使用过程中进行定期检测,确保其工作状态良好。
    - 工业控制和通讯系统:对于需要长时间稳定工作的场合,应选择适当的接触点数量和接触电阻来满足需求。
    - 自动化设备:针对高频振动和冲击的工作环境,应选择具有更高抗振性和抗冲击性的产品。

    兼容性和支持


    - 兼容性:该连接器能够与各种标准电缆和设备兼容,适用于广泛的应用场景。
    - 支持服务:Souriau公司提供全面的技术支持和售后服务,以帮助客户更好地了解和使用产品。

    常见问题与解决方案


    - Q: 连接器在高温下工作是否会失效?
    - A: 不会。JBX FD 0系列经过严格的测试,可在高达+200°C的环境下正常工作。
    - Q: 如何避免连接器在安装时受损?
    - A: 确保使用正确的工具并遵循制造商的安装指南,可以有效减少安装过程中的损坏风险。
    - Q: 连接器的最大电流限制是多少?
    - A: 最大电流限制取决于接触点的规格,通常可达10A。

    总结和推荐


    综上所述,JBX FD 0系列直插式连接器凭借其高可靠性和广泛的应用范围,在众多领域都有着卓越的表现。建议在高要求环境中选用该系列连接器,以确保系统的稳定运行。同时,Souriau公司提供的完善支持和售后服务将极大地增强客户的使用体验。

JBXFD0G03MSSDSR参数

参数
端接 焊盘
额定电流 8A
外壳材料 Brass
针脚数 3pin
触头镀层 - 配接
类型 Male Pins,Plug,Push-Pull
颜色 银色
长*宽*高 39mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 仪表级,医疗级,工业级,电信级
零件状态 在售
包装方式 散装

JBXFD0G03MSSDSR厂商介绍

Souriau-Sunbank是全球领先的互连解决方案提供商,专注于设计和制造各种类型的连接器和互连系统。公司的产品广泛应用于**、**、*事、铁路、工业、能源、医疗和通信等多个领域。

主营产品分类包括:
1. 圆形连接器:适用于各种恶劣环境,如振动、冲击、温度变化等。
2. 矩形连接器:适用于需要高密度连接的应用,如计算机、通信设备等。
3. 电源连接器:适用于需要高电流传输的应用,如电动汽车、工业设备等。
4. 高速数据连接器:适用于需要高速数据传输的应用,如通信设备、数据中心等。
5. 光纤连接器:适用于需要高速光信号传输的应用,如通信网络、医疗设备等。

Souriau-Sunbank的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 质量可靠:公司严格遵循国际质量标准,确保产品质量和性能。
3. 定制服务:公司提供定制化服务,根据客户需求设计和制造连接器。
4. 全球服务:公司在全球设有多个分支机构,提供快速响应和本地化服务。

JBXFD0G03MSSDSR数据手册

厂牌 PDF简要描述 下载
SOURIAU-SUNBANK 圆形连接器 SOURIAU-SUNBANK JBXFD0G03MSSDSR JBXFD0G03MSSDSR数据手册

JBXFD0G03MSSDSR封装设计

查看详情并下载
Symbol
Footprint
3D Model
