UT0W01210SH6

产品分类: 圆形连接器
厂牌: SOURIAU-SUNBANK

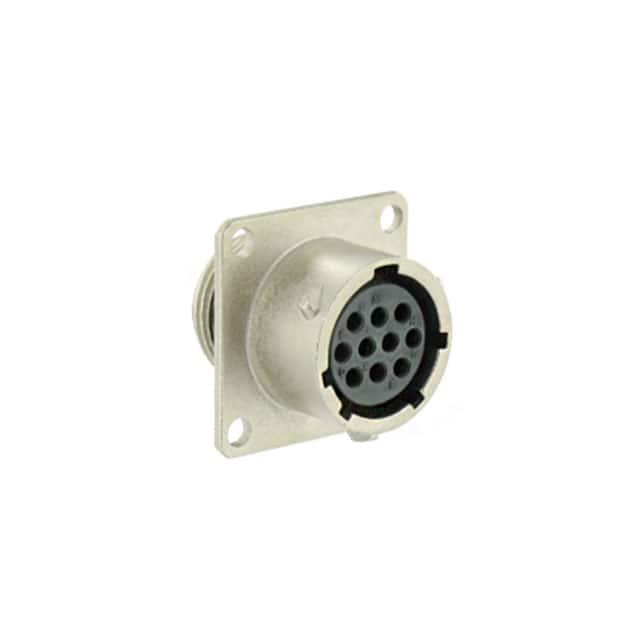

产品描述: Souriau 10芯航空插座 航空连接器 UTO系列, 壁挂式, 外壳尺寸12
供应商型号: 5100818
供应商: 海外现货
标准整包数: 1

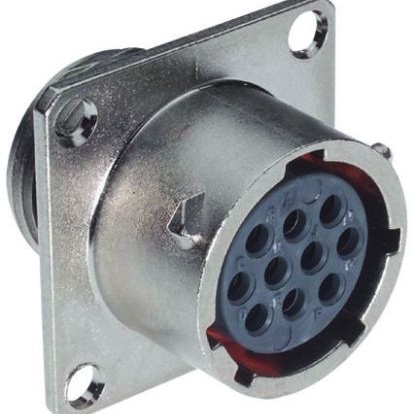

SOURIAU-SUNBANK 圆形连接器 UT0W01210SH6

UT0W01210SH6概述

    高密度金属圆形连接器UT0W产品介绍

    产品简介


    “UT0W”工业级圆形连接器是一系列多功能连接器,提供8种壳体尺寸和8种高密度插入布局。这种墙挂式插座连接器的面板开孔尺寸符合MIL-C-26482系列I标准。这些连接器坚固耐用,能够承受各种环境和机械要求,适用于室内外应用。

    技术参数


    - 壳体尺寸:10, 12, 14, 16, 18, 20, 22, 24
    - 插入排列:多达26个接触点
    - 联锁方式:金属卡口环
    - 接触类型:插针和插座
    - 绝缘材料:玻璃填充热塑UL94-V0
    - 水密封性:动态IP67/IP68/IP69K(在结合适当的后盖时)
    - 盐雾测试:标准为48小时和96小时;根据请求可达200小时和500小时
    - 接触耐久性:500次插拔
    - 温度范围:-40°C至+105°C
    - 绝缘电阻:≥5000 MΩ
    - 测试电压:≥1500 VAC

    产品特点和优势


    - 屏蔽性能:UT0W连接器具有优良的电磁兼容性(EMC)。
    - 多样化的插入方向:支持多种接触点配置,适应不同需求。
    - 材料选择:塑料绝缘件具有UL94-V0阻燃等级。
    - 防护等级:提供两种水密等级:动态IP67和IP68,IP69K均可达。
    - 耐盐雾性:标准版可抵抗48小时盐雾,黑化版本可达96小时;也可根据要求达到更高耐盐雾等级。
    - 全金属卡口结构:确保了高达500次插拔寿命,配有声音反馈的锁定装置。
    - 环保合规:RoHS合规,无镉和铅材质。

    应用案例和使用建议


    - 室内应用:如数据中心和自动化控制系统,保障信号传输的稳定性。
    - 户外应用:如风力发电系统和交通设施,具备抗环境侵蚀能力。
    - 防水需求:特别适用于需要高度防水的应用场合,例如水下监测设备。
    - 特殊需求:对于需要长时间暴露于恶劣环境的应用,建议订购更高耐盐雾级别的产品。

    兼容性和支持


    - 兼容性:与UT0系列的其他部件兼容。
    - 支持和服务:制造商提供详尽的技术文档和专业服务支持。

    常见问题与解决方案


    - 如何保持IP68密封等级?
    - 解决方案:使用适当的后盖和额外的O型圈以确保密封效果。
    - 如果需要更高的盐雾耐受性怎么办?
    - 解决方案:联系工厂定制,以获得更高的耐盐雾等级。
    - 如何确定正确的壳体尺寸?
    - 解决方案:根据具体的应用需求和设计图纸来选择合适的壳体尺寸。

    总结和推荐


    总体来看,“UT0W”连接器以其卓越的性能、耐用性和广泛的适用性成为市场上的一款强有力的竞争者。无论是在严苛环境下的户外应用还是需要高度防水的场合,它都表现出了优异的能力。建议在涉及高可靠性连接需求的项目中优先考虑此产品。

UT0W01210SH6参数

参数
外壳材料 Zinc Alloy
针脚数 10pin
触头镀层 - 配接 -
类型 Bayonet Lock,Receptacle Housing
颜色 -
端接 -
额定电流 -
安装方式 法兰安装,面板安装
零件状态 在售
包装方式 散装

UT0W01210SH6厂商介绍

Souriau-Sunbank是全球领先的互连解决方案提供商,专注于设计和制造各种类型的连接器和互连系统。公司的产品广泛应用于**、**、*事、铁路、工业、能源、医疗和通信等多个领域。

主营产品分类包括:
1. 圆形连接器:适用于各种恶劣环境,如振动、冲击、温度变化等。
2. 矩形连接器:适用于需要高密度连接的应用,如计算机、通信设备等。
3. 电源连接器:适用于需要高电流传输的应用,如电动汽车、工业设备等。
4. 高速数据连接器:适用于需要高速数据传输的应用,如通信设备、数据中心等。
5. 光纤连接器:适用于需要高速光信号传输的应用,如通信网络、医疗设备等。

Souriau-Sunbank的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 质量可靠:公司严格遵循国际质量标准,确保产品质量和性能。
3. 定制服务:公司提供定制化服务,根据客户需求设计和制造连接器。
4. 全球服务:公司在全球设有多个分支机构,提供快速响应和本地化服务。

UT0W01210SH6数据手册

厂牌 PDF简要描述 下载
SOURIAU-SUNBANK 圆形连接器 SOURIAU-SUNBANK UT0W01210SH6 UT0W01210SH6数据手册

UT0W01210SH6封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 179.5095
5+ ¥ 167.5196
25+ ¥ 165.1084
库存: 16
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 179.5
