首页  >  产品百科  >  UT07104PH

UT07104PH

产品分类: 圆形连接器
厂牌: SOURIAU-SUNBANK
产品描述: Souriau 圆形连接器插座, UT0系列, 4芯, 面板安装, 压接, IP67, IP68, IP69K
供应商型号: 557903
供应商: 海外现货
标准整包数: 1

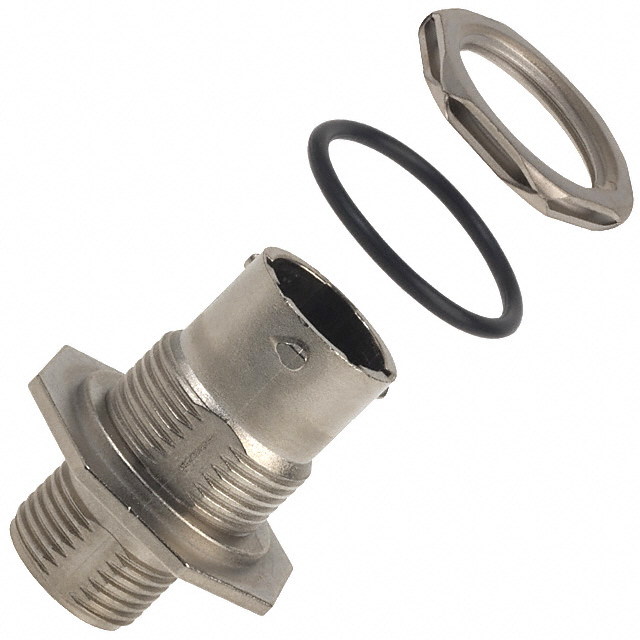

SOURIAU-SUNBANK 圆形连接器 UT07104PH

UT07104PH概述

    UTO Series Robust Metal & Shielded Connectors

    1. 产品简介


    UTO系列连接器是专为严苛工业环境设计的金属屏蔽连接器,适用于能源、测量仪器、电信基础设施、机器人、机床、矿山、铁路及楼宇自动化控制等领域。该系列产品具备IP68/69K防水等级,能够在连续水下浸没、压力清洗及防尘环境中稳定工作。

    2. 技术参数


    | 参数 | 描述 |

    | 防护等级 | IP68/69K,动态连接时达到防水防尘要求 |
    | 工作温度范围 | -40°C 至 +105°C |
    | 盐雾测试 | 48小时和96小时盐雾测试合格,部分型号提供黑氧化涂层,提高盐雾防护水平 |
    | 接触电阻 | ≤1 mΩ |
    | 额定电流 | 根据不同接触尺寸,范围为4A至44A |
    | 工作电压 | 40V至600V |
    | 机械寿命 | ≥500次插拔 |
    | 连接方式 | 半自动1/3圈旋转锁紧系统,确保连接可靠性 |

    3. 产品特点和优势


    - 快速连接: 仅需1/3圈旋转即可完成连接,且具备明显的听觉和触觉反馈,确保正确连接。
    - 混合信号与电源布局: 支持电源和信号在同一套连接系统中的混合布局,减少系统复杂度,降低安装成本。
    - 抗腐蚀: 使用锌合金外壳,有效防止腐蚀,延长使用寿命。
    - 电磁干扰防护: EMI屏蔽效能达65dB@100MHz,符合电磁辐射区域的应用需求。
    - 广泛的电缆选择: 可选择多种电缆类型,如TPE、PVC等,满足不同的使用环境需求。

    4. 应用案例和使用建议


    UTO系列连接器广泛应用于机器人和自动化设备中,例如机床自动化系统和矿井设备。对于此类应用,建议使用具有高耐油性的电缆,如TPE外皮材料,以增强对恶劣环境的抵抗力。

    5. 兼容性和支持


    - 兼容性: 与多种电缆类型兼容,包括TPE、PVC、PUR等。
    - 支持: 厂商提供详尽的技术支持文档和客户服务,包括安装指南和维修手册。

    6. 常见问题与解决方案


    - 问题: 无法实现正确的旋转锁紧。
    - 解决方案: 确保旋转角度准确,通常为1/3圈,并检查是否有足够的旋转空间。
    - 问题: 密封效果不佳。
    - 解决方案: 确认所有密封组件正确安装并紧固到位。

    7. 总结和推荐


    UTO系列连接器以其卓越的防水防尘性能、快速可靠的连接机制和广泛的适用性脱颖而出,特别适合在极端环境下的工业自动化应用。综合来看,UTO系列连接器具备高度可靠性和广泛的适应性,值得推荐用于各种严苛环境下的连接解决方案。

UT07104PH参数

参数
颜色 -
端接 -
额定电流 13A
外壳材料 Halogen Free,Zinc Alloy
针脚数 4pin
触头镀层 - 配接 -
类型 Bayonet Lock,Receptacle Housing
长*宽*高 33.9mm(长度)*27mm(高度)
安装方式 隔板安装,面板安装
应用等级 军用级
零件状态 在售
包装方式 散装,袋装

UT07104PH厂商介绍

Souriau-Sunbank是全球领先的互连解决方案提供商,专注于设计和制造各种类型的连接器和互连系统。公司的产品广泛应用于**、**、*事、铁路、工业、能源、医疗和通信等多个领域。

主营产品分类包括:
1. 圆形连接器:适用于各种恶劣环境,如振动、冲击、温度变化等。
2. 矩形连接器:适用于需要高密度连接的应用,如计算机、通信设备等。
3. 电源连接器:适用于需要高电流传输的应用,如电动汽车、工业设备等。
4. 高速数据连接器:适用于需要高速数据传输的应用,如通信设备、数据中心等。
5. 光纤连接器:适用于需要高速光信号传输的应用,如通信网络、医疗设备等。

Souriau-Sunbank的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 质量可靠:公司严格遵循国际质量标准,确保产品质量和性能。
3. 定制服务:公司提供定制化服务,根据客户需求设计和制造连接器。
4. 全球服务:公司在全球设有多个分支机构,提供快速响应和本地化服务。

UT07104PH数据手册

厂牌 PDF简要描述 下载
SOURIAU-SUNBANK 圆形连接器 SOURIAU-SUNBANK UT07104PH UT07104PH数据手册

UT07104PH封装设计

查看详情并下载
Symbol
Footprint
3D Model
