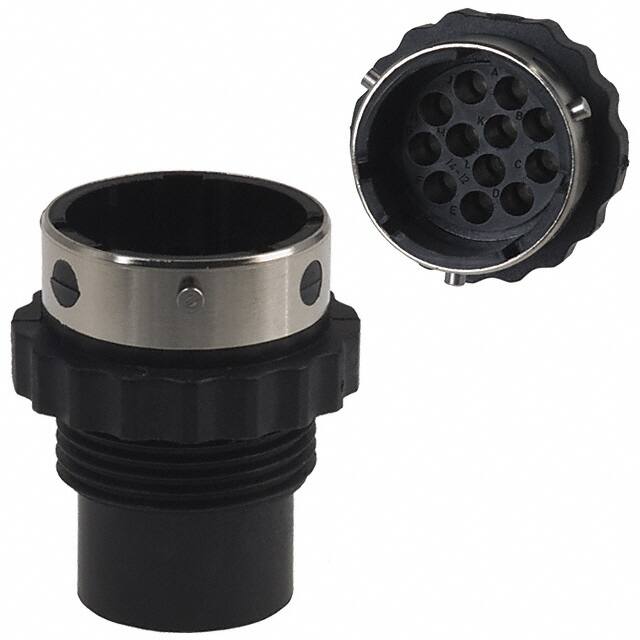

UTG11412P

产品分类: 圆形连接器
厂牌: SOURIAU-SUNBANK
产品描述: Souriau 标准圆形连接器, UTG系列, 12芯, 自由悬挂, 压接
供应商型号: 2172802
供应商: 海外现货
标准整包数: 1
SOURIAU-SUNBANK 圆形连接器 UTG11412P

UTG11412P概述

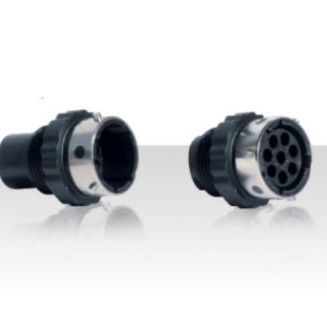

    UTG系列圆形连接器技术手册解析

    1. 产品简介


    UTG系列圆形连接器是一种经济轻便且坚固的金属耦合插头,采用塑料外壳设计,适用于各种工业环境。此连接器提供多种型号,可以支持电力和信号传输,广泛应用于航空航天、轨道交通、能源、工业自动化等领域。

    2. 技术参数


    - 外壳尺寸:10至24,每个尺寸对应不同数量的触点(如10尺寸对应10个触点)。
    - 触点数量:从4个到48个不等,可根据具体应用需求选择。
    - 电压等级:根据外壳尺寸不同,提供250V、380V及660V的工作电压范围。
    - 电流等级:具体电流取决于触点的规格和型号,通常为几安培至几十安培。
    - 接线方式:通过压接方式固定电缆,确保稳定连接。
    - 锁定机制:采用可听“咔嗒”声锁定,操作简单且安全可靠。
    - 阻燃等级:UL94-V0认证,确保良好的防火性能。
    - 接触电阻:根据不同规格,触点电阻一般小于3mΩ至6mΩ。
    - 适用环境:满足IP65防护等级,适合户外及恶劣环境使用。

    3. 产品特点和优势


    - 轻量化设计:采用塑料壳体,减轻重量,便于安装和维护。
    - 高可靠性:采用金属触点,具有优异的机械强度和电性能,确保长期稳定运行。
    - 安全性:具备快速锁定功能,确保连接牢固不易松动。
    - 可互换性:UTG系列与UTP、UTS系列互连兼容,方便系统集成。
    - 多种版本:提供自由悬挂式、面板安装式及水密型等多种版本,以适应不同的应用场景。
    - 灵活的接线方式:提供不同长度的公母触点,以便于特定场合的应用。

    4. 应用案例和使用建议


    - 轨道车辆:用于电力传输和信号控制,确保列车高效运行。
    - 风电设备:在风机机舱内部进行电力和信号传输,需要承受极端天气条件。
    - 船舶工业:用于船舶内部设备的电气连接,具备良好的防水防尘性能。
    - 工厂自动化:用于生产线上的传感器和控制器之间进行信号传输,需要可靠的连接稳定性。
    使用建议:
    - 确保连接牢固:在安装过程中,需确保所有接线端子完全锁紧,防止意外松脱。
    - 定期检查:对连接器的电气性能进行定期检测,确保长期稳定运行。
    - 防水处理:对于户外使用的情况,需确保防水圈安装正确,保证防护等级。

    5. 兼容性和支持


    - 兼容其他系列:UTG系列与UXX系列(如UTP、UTS)具有良好的互连兼容性,方便系统集成。
    - 厂商支持:SOURIAU提供全面的技术支持和售后服务,确保客户能够得到及时有效的帮助。

    6. 常见问题与解决方案


    - 连接器无法锁定:检查是否有异物阻碍,确保锁定机构正常。
    - 接触电阻过高:确认触点是否清洁,必要时更换新的触点。
    - 无法实现IP65防护等级:确保正确的防水圈和密封件安装到位。

    7. 总结和推荐


    UTG系列圆形连接器凭借其出色的性能和可靠性,在众多行业中被广泛应用。它不仅具备轻量化和高强度的特点,还提供了多种版本以满足不同的应用场景需求。建议在需要可靠电气连接的环境中优先考虑使用此系列产品。

UTG11412P参数

参数
类型 Bayonet Lock,Receptacle Housing
颜色 -
端接 -
额定电流 -
外壳材料 Glass Filled,Polyester
针脚数 12pin
触头镀层 - 配接 -
长*宽*高 31.7mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

UTG11412P厂商介绍

Souriau-Sunbank是全球领先的互连解决方案提供商,专注于设计和制造各种类型的连接器和互连系统。公司的产品广泛应用于**、**、*事、铁路、工业、能源、医疗和通信等多个领域。

主营产品分类包括:
1. 圆形连接器:适用于各种恶劣环境,如振动、冲击、温度变化等。
2. 矩形连接器:适用于需要高密度连接的应用,如计算机、通信设备等。
3. 电源连接器:适用于需要高电流传输的应用,如电动汽车、工业设备等。
4. 高速数据连接器:适用于需要高速数据传输的应用,如通信设备、数据中心等。
5. 光纤连接器:适用于需要高速光信号传输的应用,如通信网络、医疗设备等。

Souriau-Sunbank的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 质量可靠:公司严格遵循国际质量标准,确保产品质量和性能。
3. 定制服务:公司提供定制化服务,根据客户需求设计和制造连接器。
4. 全球服务:公司在全球设有多个分支机构,提供快速响应和本地化服务。

UTG11412P数据手册

厂牌 PDF简要描述 下载
SOURIAU-SUNBANK 圆形连接器 SOURIAU-SUNBANK UTG11412P UTG11412P数据手册

UTG11412P封装设计

查看详情并下载
Symbol
Footprint
3D Model
