首页  >  产品百科  >  JMXHH1G08FSUDSU

JMXHH1G08FSUDSU

产品分类: 圆形连接器
厂牌: SOURIAU-SUNBANK
产品描述: Souriau 圆形连接器插座, JMX系列, 8芯, 正面安装, 焊接, IP68
供应商型号: 1756009
供应商: 欧时
标准整包数: 1

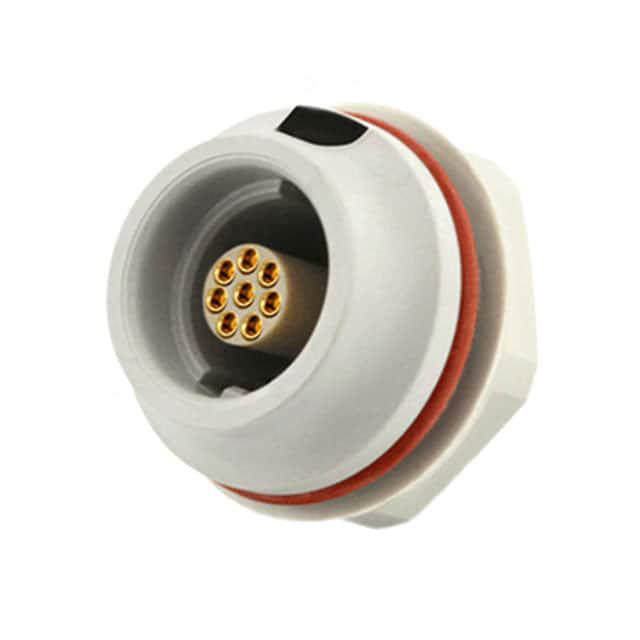

SOURIAU-SUNBANK 圆形连接器 JMXHH1G08FSUDSU

JMXHH1G08FSUDSU概述

    Souriau JMX Series Front Mount Receptacle 技术手册

    产品简介


    Souriau 的 JMX 系列前装接插件是一种高性能电子连接器,专为严苛的应用环境设计。这款接插件适用于各种工业、航空航天和军事设备。它具有优良的电气和机械性能,能在宽温度范围内可靠运行,并具备出色的防护能力。JMX 系列接插件采用高品质材料制造,保证了长期使用的稳定性和可靠性。

    技术参数


    - 电气参数:
    - 绝缘电阻:> 500 MΩ(按 ANSI-EIA-364-D 方法 21)
    - 最大电流容量:依据绝缘子图示
    - 测试电压:依据绝缘子图示
    - 工作电压:依据绝缘子图示
    - 物理参数:
    - 最大线径尺寸:依据绝缘子图示
    - 机械耐久性:2000 次插拔循环(符合 IEC 60512-5 测试 9a)
    - 冲击测试:自由落体 750 毫米高(符合 IEC 60512 测试 7b)
    - 环境参数:
    - 使用温度范围:-20°C 至 +100°C(-4°F 至 212°F)
    - 防护等级:IP68(符合 IEC 60529,1巴下持续一周)
    - 其他参数:
    - 质量:5%(6.25 克)
    - 罗斯(RoHS)和瑞秋(Reach)合规

    产品特点和优势


    JMX 系列接插件具备多种独特功能和优势,使其在众多应用中脱颖而出:
    - 可靠性高:经过严格测试,能够承受高达 2000 次的插拔循环。
    - 防护能力强:达到 IP68 防护等级,确保在严酷环境中正常工作。
    - 温度适应广:可在极端温度条件下(-20°C 至 +100°C)稳定运行。
    - 环保材料:所有 PEIULTEM 材质零件符合 USP Class VI 和 ISO 10993 生物相容性标准。
    - 多型号选择:提供不同接触布局、线径和颜色编码的版本,满足不同需求。

    应用案例和使用建议


    JMX 系列接插件广泛应用于工业自动化、航空航天和国防领域。例如,在航空航天设备中,这些接插件用于飞机内部系统的连接;在工业自动化领域,它们可以用于机器人或工厂自动化设备中的关键连接。为了最大化其性能,建议遵循以下使用建议:
    - 在安装时,严格按照手册中的推荐面板切割尺寸进行安装。
    - 在连接线缆时,选择与最大线径相符的接触点,确保良好的电气连接。
    - 定期检查接插件的工作状态,确保其防护性能不受损害。

    兼容性和支持


    JMX 系列接插件具有广泛的兼容性,可与其他标准电子元件无缝对接。此外,Souriau 提供详尽的技术支持和售后服务,包括产品咨询、故障诊断和维修服务,确保客户始终获得最佳体验。

    常见问题与解决方案


    - Q: 如何确保接插件的正确安装?
    - A: 严格按照手册中的指示操作,确保面板切割尺寸准确无误,并正确装配各部件。

    - Q: 接插件的最大电流容量是多少?
    - A: 最大电流容量依据具体型号,详细信息请参阅相应的绝缘子图示。
    - Q: 接插件如何保持长时间的稳定运行?
    - A: 定期检查接插件的磨损情况,并根据需要更换受损部件。

    总结和推荐


    Souriau JMX 系列前装接插件以其卓越的性能、广泛的兼容性和可靠的支持体系脱颖而出。如果您正在寻找一款适用于严苛环境的高质量连接器,JMX 系列将是您的理想选择。我们强烈推荐这款产品,无论是在工业自动化、航空航天还是国防领域,都能为您提供卓越的连接解决方案。

JMXHH1G08FSUDSU参数

参数
触头镀层 - 配接
类型 Female Sockets,Push-Pull,Receptacle
颜色 浅灰色
端接 焊盘
额定电流 5A
外壳材料 Polyetherimide (PEI)
针脚数 8pin
安装方式 隔板安装,面板安装
应用等级 仪表级,医疗级,工业级
零件状态 在售
包装方式 散装

JMXHH1G08FSUDSU厂商介绍

Souriau-Sunbank是全球领先的互连解决方案提供商,专注于设计和制造各种类型的连接器和互连系统。公司的产品广泛应用于**、**、*事、铁路、工业、能源、医疗和通信等多个领域。

主营产品分类包括:
1. 圆形连接器:适用于各种恶劣环境,如振动、冲击、温度变化等。
2. 矩形连接器:适用于需要高密度连接的应用,如计算机、通信设备等。
3. 电源连接器:适用于需要高电流传输的应用,如电动汽车、工业设备等。
4. 高速数据连接器:适用于需要高速数据传输的应用,如通信设备、数据中心等。
5. 光纤连接器:适用于需要高速光信号传输的应用,如通信网络、医疗设备等。

Souriau-Sunbank的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 质量可靠:公司严格遵循国际质量标准,确保产品质量和性能。
3. 定制服务:公司提供定制化服务,根据客户需求设计和制造连接器。
4. 全球服务:公司在全球设有多个分支机构,提供快速响应和本地化服务。

JMXHH1G08FSUDSU数据手册

厂牌 PDF简要描述 下载
SOURIAU-SUNBANK 圆形连接器 SOURIAU-SUNBANK JMXHH1G08FSUDSU JMXHH1G08FSUDSU数据手册

JMXHH1G08FSUDSU封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 25.3603 ¥ 214.2945
10+ $ 24.6005 ¥ 207.8741
20+ $ 23.8381 ¥ 201.432
50+ $ 23.3316 ¥ 197.1519
100+ $ 22.825 ¥ 192.8716
库存: 1
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 214.29
