UTL7-103G1S

产品分类: 圆形连接器
厂牌: SOURIAU-SUNBANK
产品描述: Souriau 圆形连接器插座, UTL系列, 4芯, 面板安装, 压接, IP68,IP69K
供应商型号:
供应商:
标准整包数: 0

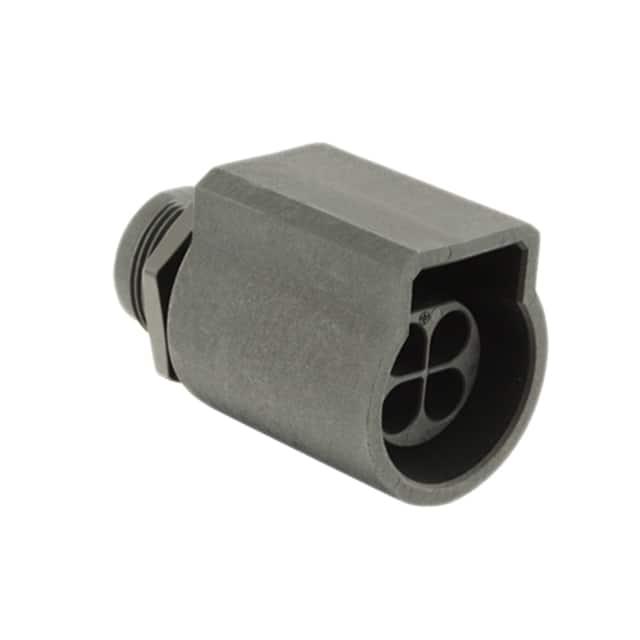

SOURIAU-SUNBANK 圆形连接器 UTL7-103G1S

UTL7-103G1S概述


    产品简介


    UTL系列是一款密封塑料连接器,能够承载高达16A的电流和277V的电压。此系列连接器专为户外使用而设计,采用UV耐受材料制成,具有IP68/IP69K的防护等级,确保在极端气候条件下也能保持稳定的工作性能。UTL系列适用于公共环境、工业设备和灯具,已通过UL 1598和IEC 60598标准认证,符合国际安全规范要求。

    技术参数


    机械特性
    - 耐用性: 1000次插拔循环(带冲压和成型接触件及S18镀层)
    - 振动耐受性: 符合IEC 60512-4标准,频率范围从10Hz到2000Hz
    - 主体与后壳: 耐热塑料
    - 插入件: 耐热塑料
    - 螺母: 金属
    电气特性
    - 工作电压: 277VAC(根据UL 1977),也可提供277/480VAC选项
    - 额定电流: 16A
    - 带断路功能的连接器
    环境特性
    - 操作温度范围: -40°C 至 +105°C
    - 阻燃等级: UL 94 5VA
    - 盐雾测试: ≥1000小时
    - 紫外线耐受性: F1级材料(根据UL 746C)
    - 密封等级:
    - 连接状态下: IP68/IP69K
    - 未连接状态下: IP6X
    - 浸没状态下: IPX8(10米水下持续一周)

    产品特点和优势


    UTL系列连接器以其坚固耐用和多环境适应性脱颖而出。它具备以下显著特点:
    - 可靠的过塑封:UTL系列连接器经过过塑封处理,可以提高其在多年使用中的密封性能。
    - 独特的密封接触:在连续水下使用或高压喷洗环境下,密封接触的设计确保其依然可靠。
    - 快速方便的配对系统:键型耦合设计与锁扣保留系统使配对变得轻松快捷,无需担心误操作。
    - 广泛的合规认证:UTL系列通过了北美UL 1598和欧洲IEC 60598等国际标准认证,满足不同地区法规要求。

    应用案例和使用建议


    应用案例
    UTL系列连接器广泛应用于公共照明设施、户外景观照明、工业自动化等领域。在这些应用中,UTL系列的高可靠性与环境适应能力能够有效保障系统的正常运行。
    使用建议
    为了最大化UTL系列连接器的效能,建议:
    - 定期检查和维护:对于长时间暴露于恶劣环境下的连接器,定期进行清洁和检查是必要的,以确保其始终处于最佳状态。
    - 正确选择附件:根据具体的应用需求选择合适的螺母和密封圈等附件,以增强连接器的整体防护性能。
    - 遵守使用规范:严格按照技术手册中的操作指南安装和使用,避免因不当操作导致的安全隐患。

    兼容性和支持


    UTL系列连接器与其他品牌同类产品具有良好的兼容性,可以方便地集成到现有的电气系统中。Souriau公司为客户提供全面的技术支持和售后服务,包括但不限于技术咨询、安装指导和故障排查等服务。此外,Souriau还提供多种配件选项,如尘帽、线缆出口转接件等,以便更好地满足客户的多样化需求。

    常见问题与解决方案


    问题1:连接器出现接触不良的现象。
    解决方案:检查连接器是否完全紧固,确保密封圈正确安装。如果仍然存在接触不良的情况,建议更换新的连接器组件,或者寻求专业的技术支持。
    问题2:如何延长连接器的使用寿命?
    解决方案:定期进行清洁和保养,特别是在高湿度或尘土较多的环境中使用时,更要加强对连接器的维护。此外,避免过度弯曲电缆,减少对连接器接口的压力。
    问题3:无法确定正确的电线尺寸。
    解决方案:参照产品目录中的电线尺寸参考表来选择匹配的电线。在不确定的情况下,可以联系Souriau的技术支持团队获取帮助。

    总结和推荐


    总体而言,UTL系列连接器凭借其卓越的性能和广泛的应用范围,成为了一款值得信赖的产品。其特有的防水防尘密封技术、耐候性强、易于安装等特点使其在各种恶劣环境下都能表现出色。因此,对于需要高可靠性连接器的应用场合,我们强烈推荐选用UTL系列连接器。同时,考虑到其出色的兼容性和丰富的技术支持,相信UTL系列将能满足广大客户的需求。

UTL7-103G1S参数

参数
针脚数 4pin
触头镀层 - 配接 -
类型 Latch Lock,Receptacle Housing
颜色 -
端接 -
额定电流 16A
外壳材料 Polyamide (PA),Nylon,Glass Reinforced
长*宽*高 44mm(长度)
安装方式 隔板安装,面板安装
零件状态 在售
包装方式 散装

UTL7-103G1S厂商介绍

Souriau-Sunbank是全球领先的互连解决方案提供商,专注于设计和制造各种类型的连接器和互连系统。公司的产品广泛应用于**、**、*事、铁路、工业、能源、医疗和通信等多个领域。

主营产品分类包括:
1. 圆形连接器:适用于各种恶劣环境,如振动、冲击、温度变化等。
2. 矩形连接器:适用于需要高密度连接的应用,如计算机、通信设备等。
3. 电源连接器:适用于需要高电流传输的应用,如电动汽车、工业设备等。
4. 高速数据连接器:适用于需要高速数据传输的应用,如通信设备、数据中心等。
5. 光纤连接器:适用于需要高速光信号传输的应用,如通信网络、医疗设备等。

Souriau-Sunbank的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 质量可靠:公司严格遵循国际质量标准,确保产品质量和性能。
3. 定制服务:公司提供定制化服务,根据客户需求设计和制造连接器。
4. 全球服务:公司在全球设有多个分支机构,提供快速响应和本地化服务。

UTL7-103G1S数据手册

厂牌 PDF简要描述 下载
SOURIAU-SUNBANK 圆形连接器 SOURIAU-SUNBANK UTL7-103G1S UTL7-103G1S数据手册
