UTS710D6S

产品分类: 圆形连接器
厂牌: SOURIAU-SUNBANK
产品描述: Souriau 圆形连接器插头, UTS系列, 6芯, 面板安装, 焊接, IP68,IP69K
供应商型号: UTS710D6S
供应商: 期货订购
标准整包数: 1

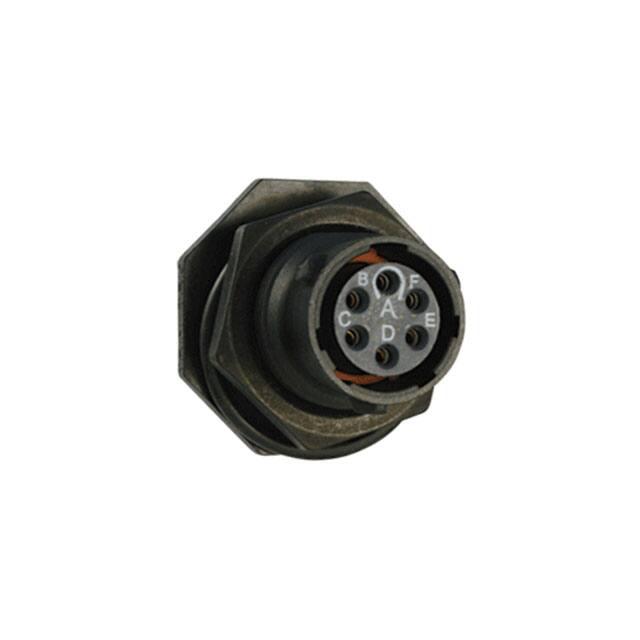

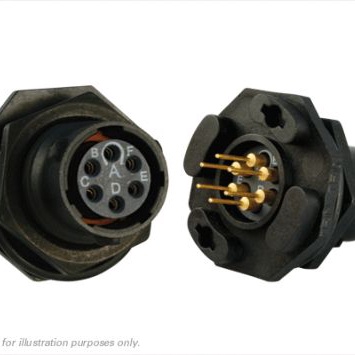

SOURIAU-SUNBANK 圆形连接器 UTS710D6S

UTS710D6S概述


    产品简介


    UTS Hi Seal 连接器是一种轻量级工业级塑料圆形连接器,符合MIL-DTL-26482标准,适用于广泛的电子设备中。其主要功能是在未配对和配对状态下提供动态IP68/IP69K防水保护。该连接器广泛应用于湿环境、仪器仪表、气象测量系统、交通控制、视频监控、隧道风机、水测量等领域。

    技术参数


    环境特性
    - 操作温度:-40°C 至 +105°C
    - 防水保护(配对/未配对):在水中1周内1巴压力下保持动态IP68,符合DIN 40050的动态IP69K
    - 盐雾测试:500小时
    - UV耐候性:5年自然环境下无机械损伤或重要颜色变化(ISO 4892标准)
    材料特性
    - 外壳+后壳:阻燃热塑性塑料UL94-V0等级
    机械特性
    - 耐用性:250次配对与解配
    - 振动耐受性:CEI 60512-4标准下的正弦振动(10至2000 Hz)
    - 温度冲击:-40°C至105°C共5个周期(MIL-STD1344方法1003)
    电气特性
    - 接触最大电流:大小16为13A,大小20为7.5A
    - 绝缘电阻:≥ 5000 MΩ(500Vdc,25°C条件下)
    - 测试电压:接触20之间的1500 Vac,接触16之间的2300 Vac
    - 工作电压:接触20为600 V,接触16为1000 V

    产品特点和优势


    UTS Hi Seal连接器具备多种显著优势:
    - 动态防水性能:无论在配对还是未配对状态下都能保持IP68/IP69K防护等级,特别适用于户外环境。
    - 互换性和兼容性:设计符合MIL-DTL-26482标准,与现有解决方案相互兼容。
    - 安全性能:具有快速且可靠的锁定系统,确保安装稳定;同时具备ESD静电防护能力。
    - 环境友好:RoHS合规,并符合中国SJ/T1166-2006标准,环保可靠。

    应用案例和使用建议


    UTS Hi Seal连接器适用于各种复杂的应用环境,如隧道风机、水测量系统等。这些场景通常需要极高的防水和防尘能力。例如,在地铁隧道的通风系统中,连接器能够在持续的高湿度环境中长期稳定工作。在实际使用过程中,需要注意以下几点:
    - 在选择电缆长度时,需确保连接器能够正常运作,并满足电缆的最大拉力要求。
    - 长期暴露于高温或低温环境下的场合,应注意选择适合的操作温度范围内的型号。

    兼容性和支持


    UTS Hi Seal系列的连接器兼容多种不同的壳体尺寸和接触方式,可以与插头、插座等多种部件灵活组合。关于更详细的技术规格或特定需求的兼容性问题,建议联系制造商以获取更多支持信息。

    常见问题与解决方案


    - 问题1:如何更换接触件?
    - 解决方案:对于可更换接触件的产品,先松开固定螺母,然后拆卸旧接触件并替换为新的。
    - 问题2:如何检查防水密封效果?
    - 解决方案:在常规维护期间,可以通过简单浸泡或淋雨测试来检查密封性能。

    总结和推荐


    UTS Hi Seal连接器凭借其卓越的防水性能、可靠的电气特性和广泛的应用范围,成为工业和户外应用的理想选择。其出色的耐用性和安全性使得它非常适合于严苛的使用条件。总体来说,UTS Hi Seal连接器是一款值得推荐的高性能电子元件。

UTS710D6S参数

参数
类型 Bayonet Lock,Female Sockets,Receptacle
颜色 黑色
端接 焊盘
额定电流 6A
外壳材料 Polyamide (PA),Nylon
针脚数 6pin
触头镀层 - 配接
安装方式 通孔安装,隔板安装,面板安装
应用等级 仪表级,照明级,电信级
零件状态 在售
包装方式 散装

UTS710D6S厂商介绍

Souriau-Sunbank是全球领先的互连解决方案提供商,专注于设计和制造各种类型的连接器和互连系统。公司的产品广泛应用于**、**、*事、铁路、工业、能源、医疗和通信等多个领域。

主营产品分类包括:
1. 圆形连接器:适用于各种恶劣环境,如振动、冲击、温度变化等。
2. 矩形连接器:适用于需要高密度连接的应用,如计算机、通信设备等。
3. 电源连接器:适用于需要高电流传输的应用,如电动汽车、工业设备等。
4. 高速数据连接器:适用于需要高速数据传输的应用,如通信设备、数据中心等。
5. 光纤连接器:适用于需要高速光信号传输的应用,如通信网络、医疗设备等。

Souriau-Sunbank的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 质量可靠:公司严格遵循国际质量标准,确保产品质量和性能。
3. 定制服务:公司提供定制化服务,根据客户需求设计和制造连接器。
4. 全球服务:公司在全球设有多个分支机构,提供快速响应和本地化服务。

UTS710D6S数据手册

厂牌 PDF简要描述 下载
SOURIAU-SUNBANK 圆形连接器 SOURIAU-SUNBANK UTS710D6S UTS710D6S数据手册

UTS710D6S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 144.5472
库存: 21
起订量: 10 增量: 0
交货地:
最小起订量为:1
合计: ¥ 144.54
