UT062028PH

产品分类: 圆形连接器
厂牌: SOURIAU-SUNBANK
产品描述: Souriau 标准圆形连接器插头, UT0系列, 28芯, 电缆安装, 压接, IP67, IP68, IP69K
供应商型号: UT062028PH
供应商: 国内现货
标准整包数: 1

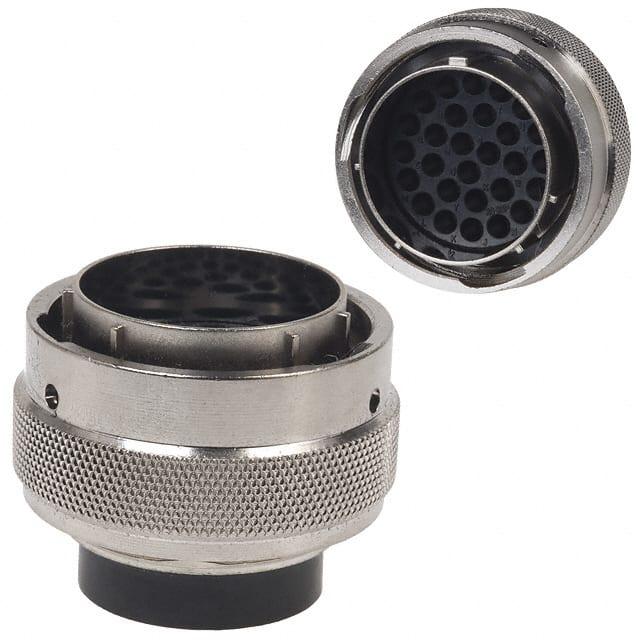

SOURIAU-SUNBANK 圆形连接器 UT062028PH

UT062028PH概述

    UTO SERIES: ROBUST METAL & SHIELDED CONNECTOR

    1. 产品简介


    概述
    UTO系列是一款高可靠性的金属和屏蔽连接器,适用于广泛的工业应用。这些连接器专为极端环境下的可靠连接而设计,包括户外动态应用、工厂自动化系统及铁路设备等。
    主要功能
    - 提供水密性
    - 高信号完整性
    - 耐腐蚀
    - 快速对接
    - 混合功率与信号布局
    - EMC屏蔽
    - 符合多个行业标准
    应用领域
    - 能源与电力
    - 仪器测量
    - 电信与数据基础设施
    - 机器人与机床
    - 矿业与铁路
    - 建筑自动化与控制

    2. 技术参数


    以下是UTO系列连接器的主要技术规格、性能参数、电气特性和工作环境:
    - 电流容量:
    - UTO0/6-S/PT: 10A @ 500V
    - UTO0-S/PHT: 13A @ 150V
    - UTO0/6AC-S/PT: 16A @ 150V
    - UTO0/6PG-S/PHT: 20A @ 500V
    - UTO0-S/PH(6): 16A @ 150V
    - UTO0-S/PH: 13A @ 150V
    - UTO0/6-S/PH(6): 25A @ 200V
    - UTO-AC: 851背壳(镀镍)
    - UTO-JC: 用于UT06-45N型
    - UTOS-PGT: 电缆密封
    - 电压等级:
    - 电源与信号传输电压可达500V
    - 接地电压: 24V, 48V, 80V, 150V, 200V, 250V, 300V
    - 机械特性:
    - 使用寿命: ≥500次插拔
    - 抗振动: 55-2000Hz, 10-100Hz
    - 冲击强度: 50g @ 11ms, 30g @ 18ms
    - 工作温度范围: -40°C到+105°C
    - 环境适应性:
    - 海盐喷雾测试: 48小时或96小时
    - 灵敏度: IP67/IP68/IP69K
    - 防火等级: UL94 V-0
    - 阻燃材料: 符合NFF 61-030标准
    - 电学特性:
    - 额定电流: 3A到44A
    - 额定电压: 24V到600V
    - 绝缘电阻: ≥500 MΩ
    - 物理特性:
    - 外形尺寸: 10-24 mm
    - 接触数: 2-61
    - 接触直径: Ø1.0mm 至 Ø3.6mm
    - 接触材料: 锌合金,黄铜,不锈钢,磷化玻璃热塑体

    3. 产品特点和优势


    产品特点
    - UTO系列连接器采用锌合金壳体和黄铜后盖,提供卓越的机械强度和耐腐蚀性。
    - 连接器具有IP68/IP69K动态防护等级,适用于持续水下浸没和频繁清洗的环境。
    - 快速1/3圈对接设计,确保精准连接和锁定感。
    - 具备EMI屏蔽功能,具备65dB的屏蔽效能,适用于电磁干扰环境。
    优势
    - 优秀的防水和防尘能力确保可靠的电气连接。
    - 可定制的接触数和连接布局,满足多样化的应用场景需求。
    - 提供机械强度高、电气稳定性好的金属连接器,适应严苛的工作环境。
    - 可以选择不同的接触尺寸,实现多种类型的电气连接。

    4. 应用案例和使用建议


    应用案例
    UTO系列连接器广泛应用于各种环境,如户外动态应用、仪器仪表、电力传输、建筑自动化等。例如,在采矿设备中,UTO连接器能够承受恶劣条件下的高压冲洗和盐雾侵蚀;在太阳能应用中,它们具有优异的紫外线稳定性和高密封性。
    使用建议
    - 在室外安装时,建议选择带有IP68/IP69K防护等级的型号,提高防水和防尘效果。
    - 在高频、高功率的应用场合,考虑选用屏蔽性能更优的产品。
    - 在需要快速拆装的地方,推荐使用具有快速耦合设计的型号。
    - 当安装环境存在严重的机械冲击时,建议选择通过振动和冲击测试的型号。

    5. 兼容性和支持


    兼容性
    UTO系列连接器与其他电子元件和设备高度兼容,可以方便地集成到现有的系统中。连接器内部可选配多种接触类型,包括针状、端子、同轴、光纤等,满足不同应用需求。
    支持
    SOURIAU公司提供全面的技术支持和服务,包括产品安装指导、故障排查、维修服务等。对于大规模采购的客户,还可以获得定制化的设计和生产服务。

    6. 常见问题与解决方案


    常见问题及解决方法
    - 问题:连接器在高温环境下工作不稳定
    - 解决方案: 请确认所选型号的额定工作温度范围。如果温度超过该范围,请选择更适合高温环境的型号,或采取外部冷却措施。
    - 问题:连接器信号传输质量下降
    - 解决方案: 检查连接器的屏蔽层是否完整且接地良好。确保屏蔽层与地面紧密接触,以提高信号传输的稳定性和减少干扰。
    - 问题:连接器接触不良导致电阻增大
    - 解决方案: 清理接触点,确保接触面清洁无锈。检查是否有松动或损坏的部分,必要时更换接触组件。

    7. 总结和推荐


    综合评价
    UTO系列金属和屏蔽连接器以其卓越的防水、防腐蚀能力和高效的电气性能,非常适合于工业自动化、电力传输和户外应用。它们在恶劣环境中表现优异,确保长期稳定可靠的工作。因此,我们强烈推荐UTO系列产品。
    最终结论
    UTO系列连接器凭借其出色的电气特性、可靠的机械性能和广泛的应用范围,是各种工业项目的理想选择。无论是对于需要快速安装的场合还是对防水性能要求极高的应用,UTO系列都是值得信赖的高性能解决方案。

UT062028PH参数

参数
端接 -
额定电流 5A
外壳材料 Halogen Free,Zinc Alloy
针脚数 28pin
触头镀层 - 配接 -
类型 Bayonet Lock,Plug Housing
颜色 -
长*宽*高 33mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

UT062028PH厂商介绍

Souriau-Sunbank是全球领先的互连解决方案提供商,专注于设计和制造各种类型的连接器和互连系统。公司的产品广泛应用于**、**、*事、铁路、工业、能源、医疗和通信等多个领域。

主营产品分类包括:
1. 圆形连接器:适用于各种恶劣环境,如振动、冲击、温度变化等。
2. 矩形连接器:适用于需要高密度连接的应用,如计算机、通信设备等。
3. 电源连接器:适用于需要高电流传输的应用,如电动汽车、工业设备等。
4. 高速数据连接器:适用于需要高速数据传输的应用,如通信设备、数据中心等。
5. 光纤连接器:适用于需要高速光信号传输的应用,如通信网络、医疗设备等。

Souriau-Sunbank的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 质量可靠:公司严格遵循国际质量标准,确保产品质量和性能。
3. 定制服务:公司提供定制化服务,根据客户需求设计和制造连接器。
4. 全球服务:公司在全球设有多个分支机构,提供快速响应和本地化服务。

UT062028PH数据手册

厂牌 PDF简要描述 下载
SOURIAU-SUNBANK 圆形连接器 SOURIAU-SUNBANK UT062028PH UT062028PH数据手册
