首页  >  产品百科  >  UTS08E4P

UTS08E4P

产品分类: 圆形连接器
厂牌: SOURIAU-SUNBANK
产品描述: Souriau 圆形连接器插头, UTS系列, 4芯, 法兰安装, 焊接, IP68,IP69K
供应商型号: ET-1795906
供应商: 海外现货
标准整包数: 1

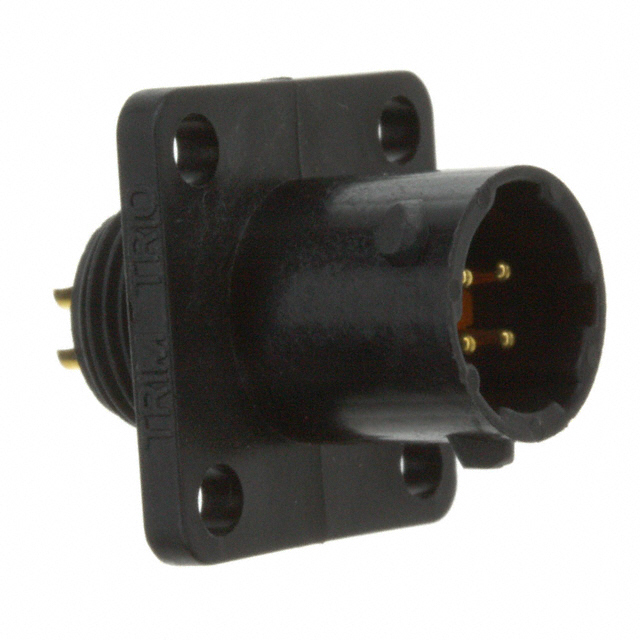

SOURIAU-SUNBANK 圆形连接器 UTS08E4P

UTS08E4P概述

    UTS Hi Seal with PC Tail Contacts 技术手册

    产品简介


    UTS Hi Seal 系列是一款专为恶劣环境设计的防水和防腐蚀连接器,适用于湿气重、腐蚀性强且空间紧凑的应用场合。它具有坚固耐用的塑料外壳,能够提供出色的电气性能和环境防护能力。这些连接器广泛应用于工业自动化、户外设备、机器人系统等领域。

    技术参数


    - 机械性能
    - 材料:
    - 外壳及背壳:热塑性塑料(UL94-V0)
    - 插入件:弹性体
    - 触点:铜合金镀金
    - 使用寿命: 最多可达250次插拔
    - 振动耐受性: 符合CEI 60512-4标准,频率范围10Hz到2000Hz
    - 温度冲击耐受性: 符合MIL-STD1344方法1003,5个循环从-40°C到105°C
    - 电气性能
    - 电流等级:
    - 尺寸16: 每个触点最大13A
    - 尺寸20: 每个触点最大7.5A
    - 绝缘电阻: ≥5000MΩ(500Vdc下,25°C)
    - 测试电压:
    - 尺寸20触点间: 1500Vac有效值
    - 尺寸16触点间: 2300Vac有效值(根据MIL-DTL-26482标准)
    - 环境性能
    - 温度范围: -40°C至+105°C
    - 盐雾试验: 500小时无明显腐蚀
    - 密封性:
    - 连接时: 动态IP68(水下一周,1bar压力)
    - 未连接时: 动态IP69K(符合DIN 40050标准)
    - 紫外线抗性: 经过5年暴露后无机械损伤和色差变化
    - RoHS合规性: 符合中国SJ/T1166-2006标准

    产品特点和优势


    1. 高可靠性: 具有出色的防水和防尘性能,适合在严苛环境下使用。
    2. 耐腐蚀性: 使用热塑性塑料和弹性体材料,提供优秀的防腐蚀能力。
    3. 长寿命: 能够承受多次插拔和振动冲击,具有较长的使用寿命。
    4. 安装便捷: 配备预装配的PC尾部接触件和定位套管,便于安装。
    5. 多种连接方式: 提供金属锁定夹和方形法兰插座两种连接方式。

    应用案例和使用建议


    UTS Hi Seal连接器适用于各种需要高度防护的场合,如机器人系统、户外天气站、道路管理系统等。
    - 机器人系统: 在机器人手臂上安装这些连接器,以确保稳定的电源和信号传输,同时提供卓越的环境防护。
    - 户外天气站: 用于传感器之间的连接,确保即使在极端天气条件下也能保持良好的电气连接。
    使用建议:
    - 在潮湿环境中使用时,务必检查防水密封圈的状态,确保其完好无损。
    - 定期清洁连接器表面,防止灰尘积累影响电气性能。

    兼容性和支持


    这些连接器具有广泛的兼容性,适用于多种外壳尺寸(8, 10, 12, 14, 18)。制造商提供了详细的配件目录,包括密封盖、金属终端和颜色编码环等,确保全面支持。

    常见问题与解决方案


    1. 连接器无法插入: 检查是否有异物阻塞连接器接口。
    2. 漏水: 确认密封圈是否正确安装并紧固。
    3. 接触不良: 清洁触点表面,去除氧化层或污垢。

    总结和推荐


    UTS Hi Seal系列连接器以其卓越的环境适应性和高可靠性,成为恶劣环境下电子设备的理想选择。它不仅具备出色的机械和电气性能,还提供了全面的兼容性和良好的支持服务。强烈推荐在需要高性能连接解决方案的场合使用。

UTS08E4P参数

参数
触头镀层 - 配接
类型 Bayonet Lock,Male Pins,Receptacle
颜色 黑色
端接 焊盘
额定电流 7A
外壳材料 Polybutylene Terephthalate (PBT)
针脚数 4pin
长*宽*高 21.5mm(长度)*21mm(高度)
安装方式 法兰安装,面板安装
应用等级 仪表级,照明级,电信级
零件状态 在售
包装方式 散装,袋装

UTS08E4P厂商介绍

Souriau-Sunbank是全球领先的互连解决方案提供商,专注于设计和制造各种类型的连接器和互连系统。公司的产品广泛应用于**、**、*事、铁路、工业、能源、医疗和通信等多个领域。

主营产品分类包括:
1. 圆形连接器:适用于各种恶劣环境,如振动、冲击、温度变化等。
2. 矩形连接器:适用于需要高密度连接的应用,如计算机、通信设备等。
3. 电源连接器:适用于需要高电流传输的应用,如电动汽车、工业设备等。
4. 高速数据连接器:适用于需要高速数据传输的应用,如通信设备、数据中心等。
5. 光纤连接器:适用于需要高速光信号传输的应用,如通信网络、医疗设备等。

Souriau-Sunbank的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 质量可靠:公司严格遵循国际质量标准,确保产品质量和性能。
3. 定制服务:公司提供定制化服务,根据客户需求设计和制造连接器。
4. 全球服务:公司在全球设有多个分支机构,提供快速响应和本地化服务。

UTS08E4P数据手册

厂牌 PDF简要描述 下载
SOURIAU-SUNBANK 圆形连接器 SOURIAU-SUNBANK UTS08E4P UTS08E4P数据手册

UTS08E4P封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 21.6892 ¥ 183.274
10+ $ 17.3603 ¥ 146.6942
25+ $ 16.005 ¥ 135.2423
50+ $ 14.7766 ¥ 124.8624
100+ $ 13.8974 ¥ 117.4329
250+ $ 12.9932 ¥ 109.7928
库存: 15
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 183.27
