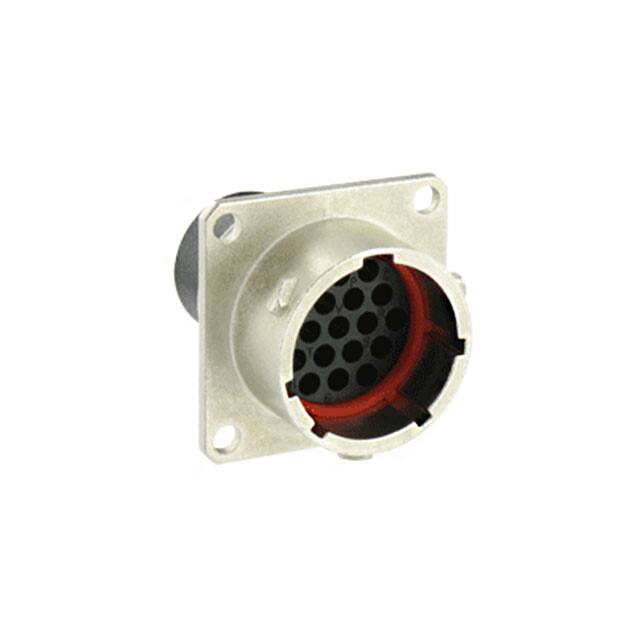

UT0W01419PH6

产品分类: 圆形连接器
厂牌: SOURIAU-SUNBANK
产品描述: Bayonet Lock,Receptacle Housing 19pin Zinc Alloy 法兰安装,面板安装 31.7mm(长度)*28.6mm(高度)
供应商型号: 649-UT0W01419PH6
供应商: Mouser
标准整包数: 1
SOURIAU-SUNBANK 圆形连接器 UT0W01419PH6

UT0W01419PH6概述

    # UT0W 高密度金属圆形连接器技术手册

    1. 产品简介


    基本介绍
    “UT0W”工业圆形连接器是一系列多路连接器,提供8种壳体尺寸和8种高密度插入布局选择。这些连接器广泛应用于室内外各种严苛环境中,例如军工、通信、工业自动化等领域。与MIL-C-26482系列I规范相比,其面板开孔尺寸完全兼容,确保了安装的便利性。此外,“UT0W”具有强大的抗环境和机械要求的能力,能够承受多种恶劣条件。
    主要功能与应用领域
    - 屏蔽效果:达到65dB(10MHz),满足EMC需求。
    - 密封性能:具备动态IP67/IP68/IP69K的防水等级,适用于潮湿或高湿度环境。
    - 耐盐雾腐蚀:标准版本为48小时和96小时耐盐雾,特殊需求可定制200小时或500小时的更高耐腐蚀能力。
    - 适用场景:室内/室外设备间的信号传输、电力传输、信号采集及控制。
    典型应用包括军用设备、航空电子设备、工业机器人、医疗设备、汽车制造等领域。

    2. 技术参数


    以下是“UT0W”系列的关键技术参数:
    | 参数名称 | 规格说明 |

    | 工作温度范围 | -40°C 至 +105°C |
    | 绝缘电阻 | ≥5000 MΩ |
    | 测试电压 | 1500 VAC |
    | 连接次数 | 最大500次插拔 |
    | 耐振动性能 | 符合MIL-STD-202 Method 204 |
    | 耐热冲击性能 | 符合MIL-STD-202 Method 207 |
    | 盐雾测试 | 48小时标准版;96小时黑阳极氧化版;特殊需求可定制200/500小时 |
    | 屏蔽效能 | 65 dB @ 10 MHz |
    | 防水等级 | 动态IP68/IP69K |
    构造材料
    - 壳体及配件:锌合金
    - 耦合环:铝合金
    - 插针与插孔接触件:TRIM TRIO尺寸20,UL94-V0阻燃塑料
    电镀方式
    - 标准版:镍镀层
    - 特殊版:黑色阳极氧化处理
    兼容性
    - 可升级为高速数据传输方案
    - RoHS认证,符合环保要求

    3. 产品特点和优势


    - 全金属结构设计:坚固耐用,具有高强度和抗磨损能力,经受500次插拔循环无明显损耗。
    - 优越的电磁兼容性:通过65 dB的屏蔽效果,能有效减少外部干扰。
    - 高度密封性:提供动态IP68/IP69K防水保护,适用于高压清洗环境。
    - 多功能设计:支持插头和插座两种版本,且插针和插孔可选公母接触件,适合不同应用场景。
    - 可定制性强:提供多种壳体尺寸、接触配置和旋转角度选项。

    4. 应用案例和使用建议


    应用案例
    1. 军工设备:用于雷达、导弹发射系统等高性能电子装置之间的信号传输。
    2. 工业自动化:适用于工厂生产线上的数据采集终端与中央控制系统间的连接。
    3. 通信领域:户外基站和服务器之间的稳定电力与数据传输。
    使用建议
    - 在进行长时间插拔操作时,建议定期检查连接器的状态以防止疲劳损坏。
    - 配备合适的后壳组件,以进一步提升IP68/IP69K级别的防护能力。
    - 定期清理连接部位避免污垢积累影响密封性能。

    5. 兼容性和支持


    “UT0W”系列连接器支持广泛的设备兼容性,包括标准网络接口卡(NIC)和其他工业级组件。厂家提供详尽的技术支持服务,包括样品定制、安装指导及售后维护。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器触点接触不良 | 检查是否有灰尘或杂质阻碍接触 |
    | 长时间使用后屏蔽性能下降 | 更换新的连接器部件 |
    | 密封圈老化导致漏水 | 安装新密封圈并紧固所有连接处 |

    7. 总结和推荐


    综合评估
    “UT0W”系列连接器凭借其卓越的机械强度、电磁兼容性和防水性能,在众多工业和军事领域展现了极高的实用价值。特别是在高盐雾、高振动等复杂环境中表现出色,是追求高品质连接解决方案的理想选择。
    推荐结论
    强烈推荐该产品给需要高可靠性的设备制造商和系统集成商。无论是作为信号传输还是电力传输的核心部件,它都能为用户提供长期稳定的性能表现。

UT0W01419PH6参数

参数
类型 Bayonet Lock,Receptacle Housing
颜色 -
端接 -
额定电流 -
外壳材料 Zinc Alloy
针脚数 19pin
触头镀层 - 配接 -
长*宽*高 31.7mm(长度)*28.6mm(高度)
安装方式 法兰安装,面板安装
应用等级 军用级
零件状态 在售
包装方式 散装
