UTS6JC1210S

产品分类: 圆形连接器
厂牌: SOURIAU-SUNBANK

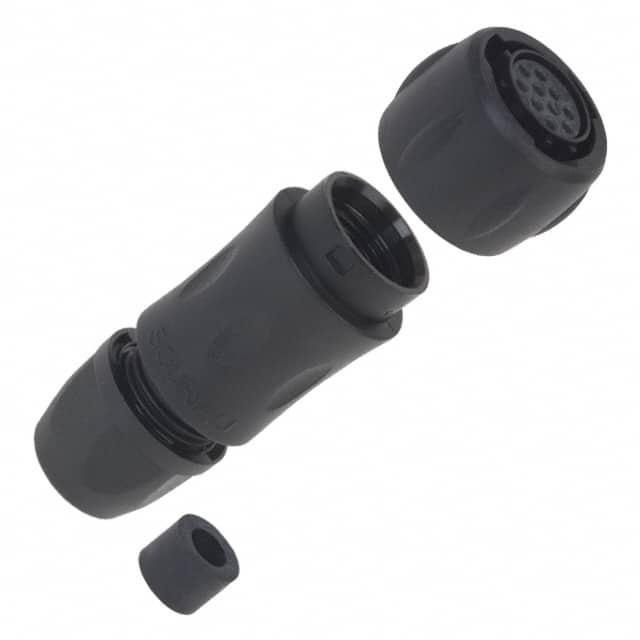

产品描述: Souriau M12圆形连接器插座, UTS系列, 10芯, 电缆安装, 压接, IP68,IP69K
供应商型号: 2401354
供应商: 海外现货
标准整包数: 1
SOURIAU-SUNBANK 圆形连接器 UTS6JC1210S

UTS6JC1210S概述

    UTS Hi Seal PCB Mounted Connector: A Comprehensive Overview

    1. 产品简介


    UTS Hi Seal是一款专为恶劣环境设计的PCB安装式连接器。它主要适用于需要高可靠性和防护性的场合,如户外天气站、机器人系统以及道路交通管理系统等。该连接器集成了预组装的PC尾端接触件、持卡固定夹和支撑柱,以确保机械稳固性和清洁过程的一致性。

    2. 技术参数


    - 材料: 塑料外壳(UL94-V0级耐热塑料)、橡胶垫片、铜合金镀金接触件
    - 尺寸: 包含多种壳体尺寸(8, 10, 12, 14, 18)
    - 接触件: 针式和插座接触件,直径分别为1 mm(#20)和1.6 mm(#16)
    - 电气性能: 最大电流容量为7.5A至13A(根据接触件大小不同)
    - 绝缘电阻: ≥5000 MΩ @ 500Vcc, 25°C
    - 测试电压: 接触件之间可达1500 Veff(#20)和2300 Veff(#16)
    - 工作温度范围: -40°C 至 +105°C
    - 密封性能: 动态IP68(水中),动态IP69K(DIN 40050标准)
    - 防腐蚀能力: 500小时盐雾测试无腐蚀
    - 紫外线抗性: 5年无机械降解和色差变化

    3. 产品特点和优势


    - 卓越的防腐蚀性能: 能够承受长达500小时的盐雾测试而无任何腐蚀现象
    - 防水防尘: 达到IP68/IP69K防护等级,适合长期暴露于潮湿和腐蚀性环境中
    - 高可靠性: 250次插拔循环后仍保持稳定性能
    - 抗振动: 符合CEI 60512-4标准的正弦振动测试
    - 宽温度适应性: 能在-40°C至+105°C的极端温度范围内工作

    4. 应用案例和使用建议


    UTS Hi Seal连接器适用于多种工业环境,例如户外天气监测站、机器人系统、道路管理系统等。以下是一些建议:
    - 户外应用: 确保连接器的防水防尘性能得到充分利用
    - 振动环境: 选择符合CEI 60512-4标准的连接器以增强可靠性
    - 高温/低温环境: 利用其宽广的工作温度范围进行合理选型

    5. 兼容性和支持


    UTS Hi Seal连接器与特定的电子元器件和其他设备高度兼容,可实现无缝集成。制造商提供了一系列配套配件,如密封帽、金属终端、颜色编码环等,进一步增强了其适用性。此外,厂家还提供全面的技术支持和售后服务,包括详细的使用说明和故障排查指南。

    6. 常见问题与解决方案


    - 问题: 插拔次数减少
    - 解决方案: 检查是否有异物或灰尘进入连接器内部,并进行彻底清理
    - 问题: 密封失效
    - 解决方案: 确认是否正确安装了密封帽,并检查是否有损坏迹象
    - 问题: 工作电压不稳定
    - 解决方案: 使用兆欧表检测绝缘电阻,确保其符合规格要求

    7. 总结和推荐


    UTS Hi Seal连接器凭借其卓越的防腐蚀能力、防水防尘性能和宽广的工作温度范围,在各种恶劣环境下表现优异。其广泛的应用领域使其成为许多工业应用的理想选择。总体而言,强烈推荐UTS Hi Seal连接器用于需要高可靠性和长寿命的场合。
    欲获取更多详细信息和报价,请访问我们的网站 [www.souriau-industrial.com](http://www.souriau-industrial.com) 或直接联系我们的销售团队:contactindustry@souriau.com。

UTS6JC1210S参数

参数
颜色 -
端接 -
额定电流 7.5A
外壳材料 Thermoplastic
针脚数 10pin
触头镀层 - 配接 -
类型 Bayonet Lock,Plug Housing
长*宽*高 66.7mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装

UTS6JC1210S厂商介绍

Souriau-Sunbank是全球领先的互连解决方案提供商,专注于设计和制造各种类型的连接器和互连系统。公司的产品广泛应用于**、**、*事、铁路、工业、能源、医疗和通信等多个领域。

主营产品分类包括:
1. 圆形连接器:适用于各种恶劣环境,如振动、冲击、温度变化等。
2. 矩形连接器:适用于需要高密度连接的应用,如计算机、通信设备等。
3. 电源连接器:适用于需要高电流传输的应用,如电动汽车、工业设备等。
4. 高速数据连接器:适用于需要高速数据传输的应用,如通信设备、数据中心等。
5. 光纤连接器:适用于需要高速光信号传输的应用,如通信网络、医疗设备等。

Souriau-Sunbank的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 质量可靠:公司严格遵循国际质量标准,确保产品质量和性能。
3. 定制服务:公司提供定制化服务,根据客户需求设计和制造连接器。
4. 全球服务:公司在全球设有多个分支机构,提供快速响应和本地化服务。

UTS6JC1210S数据手册

厂牌 PDF简要描述 下载
SOURIAU-SUNBANK 圆形连接器 SOURIAU-SUNBANK UTS6JC1210S UTS6JC1210S数据手册

UTS6JC1210S封装设计

查看详情并下载
Symbol
Footprint
3D Model
