851-02E8-4S50

产品分类: 圆形连接器
厂牌: SOURIAU-SUNBANK
产品描述: Souriau 航空连接器 851系列, 4芯航空插头, 电缆安装, 额定7.5A
供应商型号:
供应商:
标准整包数: 0

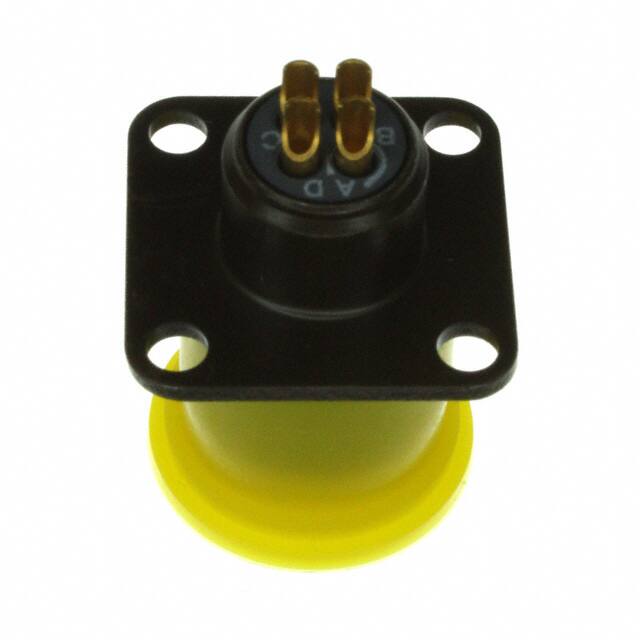

SOURIAU-SUNBANK 圆形连接器 851-02E8-4S50

851-02E8-4S50概述

    851 系列金属连接器——坚固耐用的行业认可解决方案

    产品简介


    851系列金属连接器是Souriau开发的一种坚固可靠的电气连接解决方案,最初是为了满足飞机上的可靠电气连接需求而设计的。这些连接器因其轻量化紧凑的设计和一般特性,被广泛应用于各种民用和军用航空应用以及工业领域的机器人、地质物理学、越野车辆、仪器仪表和工厂自动化等场合。851系列连接器符合国际标准如MIL-DTL-26482H系列1、NFC 93422、HE 301B、VG 95328和GAM/T1等。

    技术参数


    851系列连接器具有多种技术规格和电气特性,具体包括:
    - 接触方式:2到61个接触点,提供电源和信号传输的独特组合,减少系统复杂性和安装成本。
    - 环境适应性:耐盐雾500小时,可承受-55°C至+125°C的工作温度范围。
    - 机械性能:500次插拔循环寿命,振动测试(10-2000Hz,加速度15g),热冲击(5个周期,-55°C到125°C)和机械冲击(50g,11ms)。
    - 电气性能:1500Vrms(尺寸20)和2300Vrms(尺寸16)的耐电压,绝缘电阻≥5000MΩ,接触电阻≤4mΩ(尺寸20)和≤3mΩ(尺寸16)。

    产品特点和优势


    - 耐久性强:具备500次插拔循环寿命,插头提供最小500次插拔循环,插座装备有坚固的不锈钢插销。
    - 快速耦合:只需1/3旋转即可完成插拔操作,提供“咔哒”声确认正确的连接,减少了不确定性和安装时间。
    - 多接触布局:提供2到61个接触点,支持不同类型的电源和信号传输。
    - 耐腐蚀性:通过盐雾测试,保证在恶劣环境中仍能正常工作。
    - 防护等级:全球IP65(未配对条件),J或JC后壳IP67(配对条件),螺旋保护器IP68(配对条件),水下48小时无损。

    应用案例和使用建议


    851系列连接器在多个领域都有广泛的应用,例如:
    - 铺路机—GPS系统
    - 交通控制硬件
    - 液压破碎监控
    - 机器人—机床
    - 越野车—铁路
    - 土地采集系统
    使用建议:对于需要在恶劣环境下工作的应用,选择带有螺旋保护器的版本(06NS或06NL),以提高连接器的密封性和抗腐蚀性。

    兼容性和支持


    851系列连接器与多种其他电子元件和设备兼容,可以通过广泛分销商获取。Souriau公司还提供了相关的技术支持和维护服务。

    常见问题与解决方案


    - 问题:插头和插座无法正确锁定?
    - 解决方案:检查是否有异物阻碍,重新旋转并确保听到“咔哒”声确认正确的连接。

    - 问题:接触电阻过高?
    - 解决方案:检查接触点是否有氧化或损坏,清洁或更换接触点。

    总结和推荐


    851系列金属连接器以其卓越的耐久性、快速耦合机制、多样化的接触布局和出色的环境适应能力,在众多行业中表现出色。特别是其高可靠性、灵活性和易于安装的特点使其成为工业应用的理想选择。因此,我们强烈推荐使用851系列连接器来满足高要求的应用场景。

851-02E8-4S50参数

参数
类型 Bayonet Lock,Female Sockets,Receptacle
颜色 橄榄绿,绿色
端接 焊盘
额定电流 7.5A
外壳材料 Aluminum Alloy
针脚数 4pin
触头镀层 - 配接
长*宽*高 25.18mm(长度)*20.99mm(高度)
安装方式 法兰安装,面板安装
应用等级 军用级,工业级
零件状态 停产
包装方式 散装,袋装

851-02E8-4S50厂商介绍

Souriau-Sunbank是全球领先的互连解决方案提供商,专注于设计和制造各种类型的连接器和互连系统。公司的产品广泛应用于**、**、*事、铁路、工业、能源、医疗和通信等多个领域。

主营产品分类包括:
1. 圆形连接器:适用于各种恶劣环境,如振动、冲击、温度变化等。
2. 矩形连接器:适用于需要高密度连接的应用,如计算机、通信设备等。
3. 电源连接器:适用于需要高电流传输的应用,如电动汽车、工业设备等。
4. 高速数据连接器:适用于需要高速数据传输的应用,如通信设备、数据中心等。
5. 光纤连接器:适用于需要高速光信号传输的应用,如通信网络、医疗设备等。

Souriau-Sunbank的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 质量可靠:公司严格遵循国际质量标准,确保产品质量和性能。
3. 定制服务:公司提供定制化服务,根据客户需求设计和制造连接器。
4. 全球服务:公司在全球设有多个分支机构,提供快速响应和本地化服务。

851-02E8-4S50数据手册

厂牌 PDF简要描述 下载
SOURIAU-SUNBANK 圆形连接器 SOURIAU-SUNBANK 851-02E8-4S50 851-02E8-4S50数据手册

851-02E8-4S50封装设计

查看详情并下载
Symbol
Footprint
3D Model
