MS3110F16-26P

产品分类: 圆形连接器
厂牌: SOURIAU-SUNBANK
产品描述: Bayonet Lock,Male Pins,Receptacle 焊盘 26pin Aluminum Alloy 7.5A 金 橄榄绿,褐色 法兰安装,面板安装 51mm(长度)*31.29mm(高度)
供应商型号: AEL-MS3110F16-26P
供应商: 海外现货
标准整包数: 1
SOURIAU-SUNBANK 圆形连接器 MS3110F16-26P

MS3110F16-26P概述

    # SOURIAU 851 系列金属连接器技术手册解析

    产品简介


    SOURIAU 851系列金属连接器是行业领先的耐用型连接解决方案,最初专为飞机的可靠电连接设计开发。凭借轻量化紧凑尺寸和卓越特性,851系列广泛应用于航空(民用及军用)、机器人、地质物理、越野车辆、仪器仪表、工厂自动化等领域。这些连接器符合MIL-DTL-26482H系列1、NFC 93422、HE 301B、VG 95328等多项国际标准,具备卓越的可靠性与环境适应能力。
    主要功能与应用领域
    - 主要功能:提供电力和信号传输的可靠连接解决方案。
    - 应用领域:航空、铁路运输、工业机器人、工厂自动化设备、地质勘探仪器、液压系统等。

    技术参数


    基本规格
    - 工作温度范围:-55°C 至 +125°C
    - 壳体材料:铝制合金
    - 接触方式:焊接尾部和PC尾部可选
    - 防水等级:IP65(未接合),IP67/IP68(接合状态)
    电气性能
    - 耐压能力:
    - 在标准压力下:1500 VRMS(针对直径20接触点);
    - 减少压力至10 mbar时:200 VRMS(针对直径20接触点)。
    - 绝缘电阻:≥5000 MΩ(500 VDC)
    - 电流承载能力:
    - 直径20接触点:7.5 A;
    - 直径16接触点:13 A。
    机械性能
    - 振动与冲击测试:
    - 振动频率:10Hz到2000Hz,加速度15g;
    - 冲击加速度:50g,持续时间11ms。
    - 耐用性:每个连接器可实现至少500次插拔循环。

    产品特点和优势


    1. 高耐久性:插拔寿命达500次以上,确保长期稳定运行。
    2. 快速耦合机制:采用1/3旋转锁定设计,具有清晰的“咔哒”声反馈。
    3. 多样化的接触布局:从2到61个接触点可供选择。
    4. 恶劣环境适应力:通过了盐雾实验(500小时),支持多种表面处理方案。
    5. 标准化设计:符合多个国际标准,涵盖广泛的航空和工业应用。
    应用案例与使用建议
    典型应用
    - 机器人与自动化设备:用于工业机器人的运动控制和传感器数据传输。
    - 铁路运输系统:用于轨道车辆上的高压配电和信号传输。
    - 重型工业设备:如钻井平台、农业机械,实现多信号同步。
    使用建议
    - 针对极端环境下的应用,推荐选择黑锌镍镀层版本以提高抗腐蚀性能。
    - 在高温或高压环境下作业时,优先考虑密封性更强的IP68型号。
    - 结合实际负载需求合理选择接触点数量及尺寸,避免资源浪费。

    兼容性和支持


    兼容性
    SOURIAU 851系列支持多种后盖结构及尾部类型,与主流工业设备高度兼容,便于集成到现有系统中。同时提供多种附件选项,进一步提升灵活性。
    支持服务
    - 全球分销渠道支持;
    - 技术文档齐全,易于查询与参考;
    - 提供定制化解决方案和技术支持。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 插拔过程中出现卡顿 | 确保锁定环正确安装且接触良好 |
    | 连接器内部受潮导致接触不良 | 使用干燥剂或重新进行密封处理 |
    | 接触电阻异常升高 | 检查接触面是否有氧化现象并清洁 |

    总结和推荐


    SOURIAU 851系列金属连接器以其坚固耐用的设计、优越的性能表现以及广泛的适用性,在航空、工业和军事领域展现出极高的市场竞争力。特别适合需要频繁插拔操作、承受恶劣环境挑战的应用场景。推荐给需要高性能连接解决方案的客户,无论是原始设备制造商还是最终用户都能从中受益。
    综上所述,我们强烈推荐选用SOURIAU 851系列连接器作为关键部件选择,以满足现代复杂工程需求。

MS3110F16-26P参数

参数
颜色 橄榄绿,褐色
端接 焊盘
额定电流 7.5A
外壳材料 Aluminum Alloy
针脚数 26pin
触头镀层 - 配接
类型 Bayonet Lock,Male Pins,Receptacle
长*宽*高 51mm(长度)*31.29mm(高度)
安装方式 法兰安装,面板安装
应用等级 军用级,工业级
零件状态 在售
包装方式 散装,袋装

MS3110F16-26P厂商介绍

Souriau-Sunbank是全球领先的互连解决方案提供商,专注于设计和制造各种类型的连接器和互连系统。公司的产品广泛应用于**、**、*事、铁路、工业、能源、医疗和通信等多个领域。

主营产品分类包括:
1. 圆形连接器:适用于各种恶劣环境,如振动、冲击、温度变化等。
2. 矩形连接器:适用于需要高密度连接的应用,如计算机、通信设备等。
3. 电源连接器:适用于需要高电流传输的应用,如电动汽车、工业设备等。
4. 高速数据连接器:适用于需要高速数据传输的应用,如通信设备、数据中心等。
5. 光纤连接器:适用于需要高速光信号传输的应用,如通信网络、医疗设备等。

Souriau-Sunbank的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 质量可靠:公司严格遵循国际质量标准,确保产品质量和性能。
3. 定制服务:公司提供定制化服务,根据客户需求设计和制造连接器。
4. 全球服务:公司在全球设有多个分支机构,提供快速响应和本地化服务。

MS3110F16-26P数据手册

厂牌 PDF简要描述 下载
SOURIAU-SUNBANK 圆形连接器 SOURIAU-SUNBANK MS3110F16-26P MS3110F16-26P数据手册

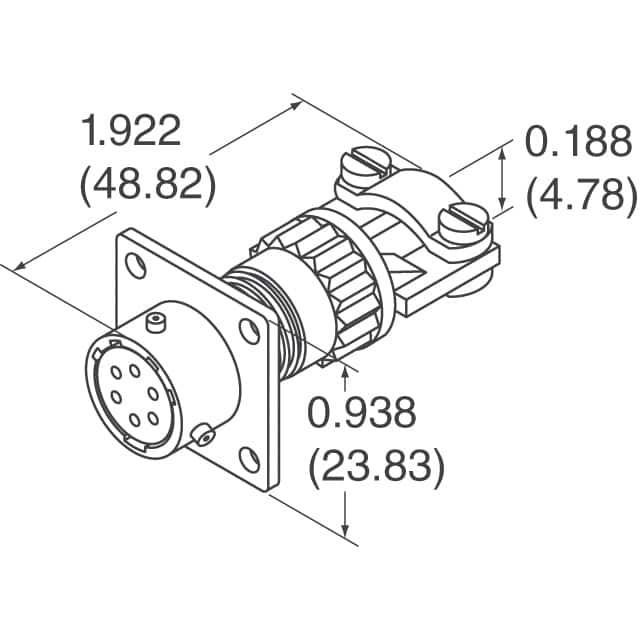

MS3110F16-26P封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 66.7078 ¥ 565.0152
10+ $ 59.3372 ¥ 502.5864
25+ $ 57.2552 ¥ 484.9519
50+ $ 55.3145 ¥ 468.5136
100+ $ 52.6379 ¥ 445.8428
250+ $ 48.7097 ¥ 412.571
500+ $ 46.6222 ¥ 394.8897
1000+ $ 45.3271 ¥ 383.9207
库存: 20
起订量: 8 增量: 1
交货地:
最小起订量为:1
合计: ¥ 565.01
直接购买
