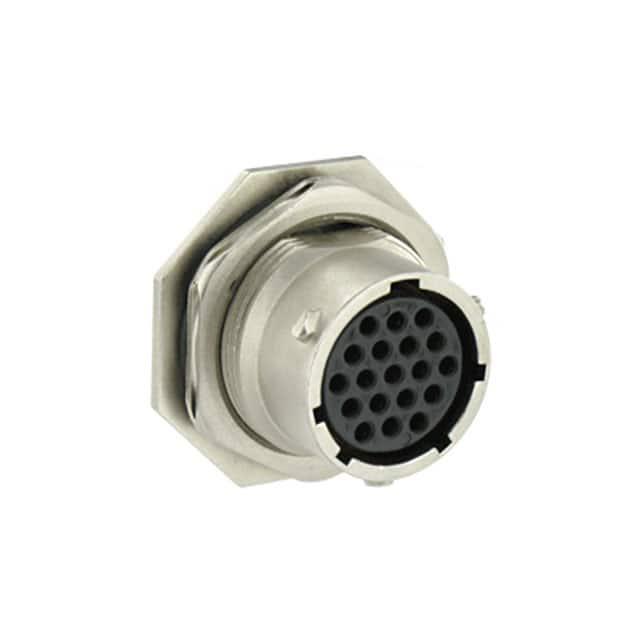

UT0W71419SH6

产品分类: 圆形连接器
厂牌: SOURIAU-SUNBANK
产品描述: Bayonet Lock,Receptacle Housing 19pin Zinc Alloy 隔板安装,面板安装
供应商型号: 649-UT0W71419SH6
供应商: Mouser
标准整包数: 1
SOURIAU-SUNBANK 圆形连接器 UT0W71419SH6

UT0W71419SH6概述

    高密度金属圆形连接器UT0W产品手册

    产品简介


    “UT0W”工业圆形连接器是TRIM TRIO系列中的一种多芯连接器,提供8种壳体尺寸和8种高密度插件排列方式。这些连接器的设计坚固耐用,适用于室内外各种环境要求,且符合MIL-C-26482系列I规格。UT0W系列特别适用于需要EMC(电磁兼容)的场合,并具有屏蔽、密封及盐雾防护等多种特性。此外,UT0W系列符合RoHS标准,采用无镉和铅材料。

    技术参数


    - 工作温度范围:-40°C至+105°C
    - 绝缘电阻:≥5000 MΩ
    - 测试电压:1500 VAC
    - 耐久性:500次插拔
    - 振动试验:符合MIL-STD 202方法204
    - 冲击试验:符合MIL-STD 202方法207
    - 盐雾试验:标准版本为48小时,黑色阳极氧化版本为96小时
    - 防盐雾能力:可按需求提升至200/500小时
    - 电磁屏蔽效果:10 MHz时≥65 dB
    - 防水等级:动态IP67/IP68/IP69K
    - 防尘等级:IP68

    产品特点和优势


    1. 适应多种安装方式:支持墙壁安装插座、电缆插头及后面板安装螺母插座。
    2. 插入角度多样化:提供了多种不同的插入旋转位置选择。
    3. 高性能密封:插头和插座均可达到动态IP68和IP69K防水等级。
    4. 出色的机械稳定性:金属波纹弹簧锁确保500次插拔无磨损。
    5. 兼容高速解决方案:可以升级到高速解决方案以适应更高的传输速率需求。
    6. 符合RoHS标准:采用无铅和无镉材料制造,环保可靠。
    7. 优异的耐盐雾性:可在严苛环境中长期使用。

    应用案例和使用建议


    UT0W系列广泛应用于工业自动化、通信设施、电力系统等领域的连接需求中。对于需要高度密封和稳定性的应用,如恶劣的户外环境或高湿度条件下的设备间连接,UT0W连接器能够提供可靠的解决方案。
    建议在安装过程中注意正确的接线顺序和插拔次数,避免不必要的磨损;并且选择合适的密封配件以确保IP68级别的密封效果。

    兼容性和支持


    UT0W连接器与TRIM TRIO系列的其他组件兼容,同时制造商提供了详尽的技术支持文档和在线咨询服务,帮助用户解决安装和使用过程中可能遇到的问题。

    常见问题与解决方案


    1. 问:如何正确清洗保持IP69K密封等级?
    答:需使用适当的后壳以保护连接器,避免直接高压水冲洗。
    2. 问:如何延长使用寿命?
    答:遵循正确的插拔操作规范,避免过度弯曲电缆,定期检查并更换必要的密封圈。
    3. 问:需要更高防盐雾能力怎么办?
    答:可联系厂家请求200/500小时以上的防盐雾测试。

    总结和推荐


    UT0W系列金属圆形连接器以其高性能的密封性、卓越的机械强度以及广泛的适用性,在工业连接应用领域表现出色。其独特的设计和先进的技术使其成为复杂环境下理想的连接解决方案。强烈推荐给需要在苛刻环境下保持稳定连接性能的应用场合。

UT0W71419SH6参数

参数
端接 -
额定电流 -
外壳材料 Zinc Alloy
针脚数 19pin
触头镀层 - 配接 -
类型 Bayonet Lock,Receptacle Housing
颜色 -
安装方式 隔板安装,面板安装
零件状态 在售
包装方式 散装

UT0W71419SH6厂商介绍

Souriau-Sunbank是全球领先的互连解决方案提供商,专注于设计和制造各种类型的连接器和互连系统。公司的产品广泛应用于**、**、*事、铁路、工业、能源、医疗和通信等多个领域。

主营产品分类包括:
1. 圆形连接器:适用于各种恶劣环境,如振动、冲击、温度变化等。
2. 矩形连接器:适用于需要高密度连接的应用,如计算机、通信设备等。
3. 电源连接器:适用于需要高电流传输的应用,如电动汽车、工业设备等。
4. 高速数据连接器:适用于需要高速数据传输的应用,如通信设备、数据中心等。
5. 光纤连接器:适用于需要高速光信号传输的应用,如通信网络、医疗设备等。

Souriau-Sunbank的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 质量可靠:公司严格遵循国际质量标准,确保产品质量和性能。
3. 定制服务:公司提供定制化服务,根据客户需求设计和制造连接器。
4. 全球服务:公司在全球设有多个分支机构,提供快速响应和本地化服务。

UT0W71419SH6数据手册

厂牌 PDF简要描述 下载
SOURIAU-SUNBANK 圆形连接器 SOURIAU-SUNBANK UT0W71419SH6 UT0W71419SH6数据手册

UT0W71419SH6封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 43.538 ¥ 367.8961
10+ $ 37.4436 ¥ 316.3984
25+ $ 35.8236 ¥ 302.7094
50+ $ 31.311 ¥ 264.578
250+ $ 31.0275 ¥ 262.1824
库存: 25
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 367.89
