首页  >  产品百科  >  UT0W61210SH

UT0W61210SH

产品分类: 圆形连接器
厂牌: SOURIAU-SUNBANK
产品描述: Souriau 圆形连接器插座, UT0W系列, 10芯, 电缆安装, 压接, IP67, IP68, IP69K
供应商型号: 1007251
供应商: 海外现货
标准整包数: 1

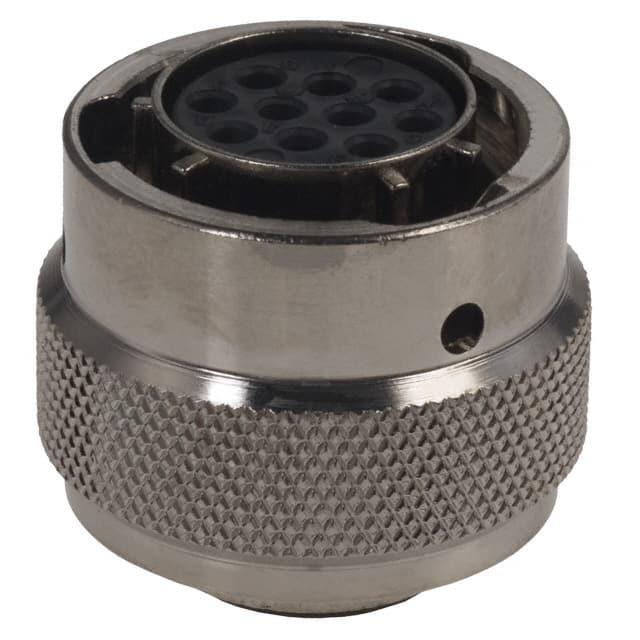

SOURIAU-SUNBANK 圆形连接器 UT0W61210SH

UT0W61210SH概述

    高密度金属圆形连接器UT0W技术手册

    产品简介


    “UT0W”工业圆形连接器是一系列多通道连接器,提供8种壳体尺寸和8种高密度插入布置。这些连接器具有墙装式插座,具有与MIL-C-26482系列I规范相同的面板切割尺寸。它们设计用于室内和室外的各种恶劣环境。UT0W连接器以其电磁兼容性(EMC)要求适用性、高密封性和盐雾抗性等特点而著称。

    技术参数


    - 温度范围:-40°C至+105°C
    - 绝缘电阻:最小5000 MΩ
    - 测试电压:1500 VAC
    - 耐久性:500次插拔
    - 振动和冲击:符合MIL-STD202标准
    - 盐雾测试:标准版本48小时,黑阳极氧化耦合环版本96小时,更高盐雾抗性(如200/500小时)可按需提供
    - 屏蔽效能:10 MHz时为65 dB
    - 防水等级:动态IP67/IP68/IP69K
    - 材料:外壳及配件采用锌合金;耦合环采用铝合金;耦合弹簧采用不锈钢弹簧;插入件采用玻璃填充热塑性塑料UL94-V0
    - 镀层:标准镍镀层(48小时盐雾);黑色阳极氧化(96小时盐雾)

    产品特点和优势


    - 适应性强:适用于多种接触方式(针状和孔状),且有多种接触方向选择。
    - 安全可靠:金属波形弹簧负载,确保在插拔过程中能够发出听觉“咔嗒”声,表明已正确锁定。
    - 防火性:插入件的阻燃等级达到UL94-V0。
    - 环境保护:提供两种水保护等级(IP67/IP68),以及对高压清洗防护的IP69K等级。
    - 环保认证:ROHS合规,不含有镉和铅。

    应用案例和使用建议


    - 应用案例:UT0W系列广泛应用于工业自动化、轨道交通、通信设备、医疗仪器等领域。
    - 使用建议:为了达到最佳的IP68密封效果,在使用背壳的情况下,应额外安装O形圈。

    兼容性和支持


    - 兼容性:UT0W连接器可以和其他符合相关标准的电子元件或设备一起使用。
    - 支持和服务:UL认证正在处理中,供应商提供全方位的技术支持和服务。

    常见问题与解决方案


    1. 问题:连接器插拔次数减少
    - 解决办法:检查是否有灰尘进入或润滑不良,及时清洁并加注适量润滑剂。

    2. 问题:接触不良
    - 解决办法:检查接触件是否有损伤或变形,必要时更换新的接触件。

    3. 问题:密封失效
    - 解决办法:确认所有部件正确装配,并确保安装了合适的O形圈以保证密封性。

    总结和推荐


    UT0W系列高密度金属圆形连接器凭借其优良的设计和卓越的功能,非常适合需要在恶劣环境中保持高性能连接的应用场合。其强大的耐环境能力、可靠的机械结构以及高性价比使其在市场上具备很强的竞争力。因此,对于寻找耐用且高效的连接解决方案的客户来说,这是一个值得推荐的选择。

UT0W61210SH参数

参数
类型 Bayonet Lock,Plug Housing
颜色 -
端接 -
额定电流 -
外壳材料 Zinc Alloy
针脚数 10pin
触头镀层 - 配接 -
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装

UT0W61210SH厂商介绍

Souriau-Sunbank是全球领先的互连解决方案提供商,专注于设计和制造各种类型的连接器和互连系统。公司的产品广泛应用于**、**、*事、铁路、工业、能源、医疗和通信等多个领域。

主营产品分类包括:
1. 圆形连接器:适用于各种恶劣环境,如振动、冲击、温度变化等。
2. 矩形连接器:适用于需要高密度连接的应用,如计算机、通信设备等。
3. 电源连接器:适用于需要高电流传输的应用,如电动汽车、工业设备等。
4. 高速数据连接器:适用于需要高速数据传输的应用,如通信设备、数据中心等。
5. 光纤连接器:适用于需要高速光信号传输的应用,如通信网络、医疗设备等。

Souriau-Sunbank的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 质量可靠:公司严格遵循国际质量标准,确保产品质量和性能。
3. 定制服务:公司提供定制化服务,根据客户需求设计和制造连接器。
4. 全球服务:公司在全球设有多个分支机构,提供快速响应和本地化服务。

UT0W61210SH数据手册

厂牌 PDF简要描述 下载
SOURIAU-SUNBANK 圆形连接器 SOURIAU-SUNBANK UT0W61210SH UT0W61210SH数据手册

UT0W61210SH封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 293.6698
10+ ¥ 288.4257
25+ ¥ 283.1816
50+ ¥ 283.1816
100+ ¥ 283.1816
库存: 9
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 293.66
直接购买
加入购物车
