UTS6JC1823S

产品分类: 圆形连接器
厂牌: SOURIAU-SUNBANK
产品描述: Bayonet Lock,Plug Housing 23pin Thermoplastic 13A 导线安装,自由悬挂,通孔安装 81.3mm(长度)
供应商型号: 2344426
供应商: 海外现货
标准整包数: 1

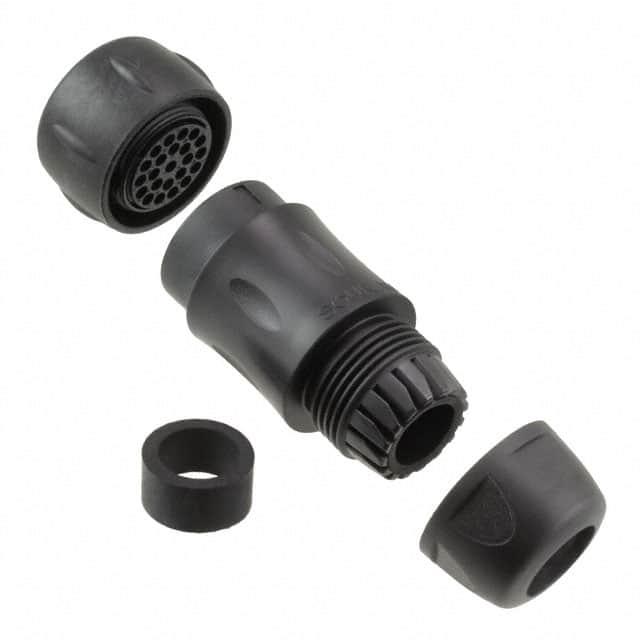

SOURIAU-SUNBANK 圆形连接器 UTS6JC1823S

UTS6JC1823S概述

    UTS Series 技术手册概述

    1. 产品简介


    UTS系列是一种多功能电子连接器,适用于广泛的工业和商业应用场景。这些连接器设计用于各种功率和信号连接需求,从盒装插座到电缆安装插头,再到板载插座。它们通过多种方式(如压接、焊接、螺钉端子)连接导线,最近还推出了符合Cat5e标准的RJ45版本,以满足日益增长的网络需求。UTS系列的设计理念强调了三个关键特性:动态IP68/69K防护等级、紫外线抵抗能力以及UL/IEC合规性。

    2. 技术参数


    UTS系列的技术规格如下:
    - 机械性能:
    - 寿命:250次插拔循环
    - 振动耐受性:符合CEI 60512-4标准,频率范围从10Hz到2000Hz
    - 热冲击:5个周期,温度范围从-40°C到105°C
    - 环境适应性:
    - 工作温度范围:-40°C至+105°C
    - 防护等级:IP68/IP69K(防尘防水)
    - 腐蚀防护:符合RoHS标准,无卤素
    - 盐雾测试:≥500小时
    - 紫外线抵抗:经过五年自然环境下的曝晒测试,无机械降解或颜色变化
    - 电气性能:
    - 电流负载范围:根据具体型号从几安培到数十安培不等
    - 额定电压:根据型号不同而变化,部分型号达到250V甚至更高
    - 防火等级:UL94-V0(除Hi Seal版本外)

    3. 产品特点和优势


    - 耐用性强:UTS系列的机械寿命高达250次插拔循环,确保长期稳定可靠。
    - 环境适应能力强:能够在极端气候条件下工作,例如高温、高湿度和紫外线照射。
    - 电气安全:UL和IEC认证,确保产品符合严格的安全标准。
    - 灵活多样的连接方式:提供多种连接方式,包括焊接、压接、螺钉端子等。

    4. 应用案例和使用建议


    UTS系列连接器广泛应用于各种环境恶劣的应用场合,如工业自动化设备、户外监控系统和电信基础设施。使用建议如下:
    - 在设计过程中,根据具体电流需求选择合适的插件排列代码。
    - 使用手册中的布局指南页12来确定哪些布局可以在特定连续电流下运行。
    - 对于需要防潮保护的场景,可以选择UTS Hi Seal版本。
    - 安装时遵循手册中的装配说明,以确保正确安装并获得最佳性能。

    5. 兼容性和支持


    UTS系列连接器与其他标准组件高度兼容,适用于多种设备。制造商提供了详细的装配指南和支持文档,帮助用户顺利完成安装。此外,UTS系列连接器还可以与其他标准接口(如RJ45)无缝对接,扩大了其适用范围。

    6. 常见问题与解决方案


    - 问题1:连接器无法正常插拔。
    - 解决方案:检查是否按照正确的步骤进行安装,确保所有部件都已正确对齐。
    - 问题2:连接器出现异常发热现象。
    - 解决方案:确认电流负荷没有超过额定值,并检查是否有短路或其他电气故障。
    - 问题3:连接器外观出现裂纹。
    - 解决方案:检查是否在超出设计环境条件的情况下使用,如有必要更换为更高级别的防护等级产品。

    7. 总结和推荐


    UTS系列连接器凭借其卓越的耐用性、可靠的环境适应能力和丰富的技术参数,在多个应用领域表现出色。无论是工业自动化还是户外通信设施,UTS系列都是值得信赖的选择。强烈推荐在需要高性能连接器的应用中使用UTS系列。

UTS6JC1823S参数

参数
针脚数 23pin
触头镀层 - 配接 -
类型 Bayonet Lock,Plug Housing
颜色 -
端接 -
额定电流 13A
外壳材料 Thermoplastic
长*宽*高 81.3mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装
