JMXHH1G04FSUDSU

产品分类: 圆形连接器
厂牌: SOURIAU-SUNBANK
产品描述: Souriau 圆形连接器插座, JMX系列, 4芯, 正面安装, 焊接, IP68
供应商型号: N-JMXHH1G04FSUDSU
供应商: 云汉优选
标准整包数: 1

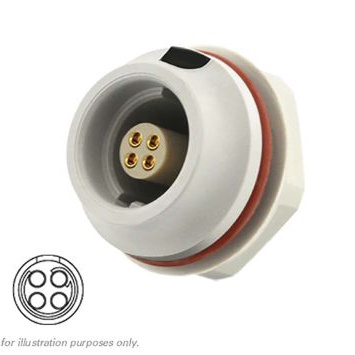

SOURIAU-SUNBANK 圆形连接器 JMXHH1G04FSUDSU

JMXHH1G04FSUDSU概述

    Souriau JMX Series Front Mount Receptacle 技术手册



    产品简介



    Souriau JMX系列是专门为严苛环境设计的连接器系统。它们广泛应用于工业自动化、军事、航空以及通信领域。JMX系列包括多种型号,旨在满足不同的应用需求。本篇介绍的产品是JMXHH1G型号的前端安装式插座,具有高可靠性和良好的环境耐受性。


    技术参数



    - 连接器类型:前端安装式插座(Front Mount Receptacle)
    - 壳体尺寸:1号
    - 触点布局:依据绝缘子图
    - 接触类型:(M)公头,(F)母头
    - 接触风格:S(焊锡),C(压接),P(直插PCB),Q(90°PCB)
    - 最大面板厚度:8毫米(0.31英寸)
    - 绝缘电阻:>500兆欧(ANSI-EIA-364-D方法21)
    - 最大电流额定值:参见绝缘子图
    - 工作电压:参见绝缘子图
    - 最大配对次数:2000次(IEC 60512-5测试9a)
    - 防尘防水等级:IP68(IEC 60529标准,1巴压力下持续一周)


    产品特点和优势



    JMX系列前端安装式插座具备多种独特功能和优势。首先,它们经过严格的环境耐受性测试,包括震动测试(掉落高度750毫米,符合IEC 60512测试7b标准)。其次,它们的高绝缘电阻确保了在恶劣环境下的稳定运行。最后,不同颜色编码选项使得这些连接器易于识别和管理。


    应用案例和使用建议



    JMX系列连接器在许多实际应用中表现出色。例如,在航空航天行业中,它们被用于飞机内部复杂的电子系统连接。为了更好地利用这些连接器,用户应遵循正确的安装指南,并定期进行检查和维护。对于需要频繁插拔的应用场景,建议选择压接(Crimp)接触风格以提高耐用性。


    兼容性和支持



    JMX系列前端安装式插座兼容多种型号和配置,具体信息可以参考产品目录。Souriau公司提供了详尽的技术支持和售后服务,包括产品的安装指导和维修服务。此外,它们的产品是RoHS和Reach合规的,适合在全球范围内使用。


    常见问题与解决方案



    - 问题1:如何确定合适的触点数量?
    - 解答:根据实际电路需求和电气负载来选择,查看触点布局表来确定最合适的型号。

    - 问题2:如何判断连接器是否损坏?
    - 解答:通过测量绝缘电阻或进行目视检查,如果发现异常应及时更换。


    总结和推荐



    综上所述,Souriau JMX系列前端安装式插座是一款高可靠性、多功能的连接器产品。它适用于各种严苛的工业环境,且具有良好的兼容性和完善的售后支持。鉴于其出色的性能和广泛的适用性,强烈推荐在各种关键应用中使用。

JMXHH1G04FSUDSU参数

参数
类型 Female Sockets,Push-Pull,Receptacle
颜色 浅灰色
端接 焊盘
额定电流 8A
外壳材料 Polyetherimide (PEI)
针脚数 4pin
触头镀层 - 配接
安装方式 隔板安装,面板安装
应用等级 仪表级,医疗级,工业级
零件状态 在售
包装方式 散装

JMXHH1G04FSUDSU厂商介绍

Souriau-Sunbank是全球领先的互连解决方案提供商,专注于设计和制造各种类型的连接器和互连系统。公司的产品广泛应用于**、**、*事、铁路、工业、能源、医疗和通信等多个领域。

主营产品分类包括:
1. 圆形连接器:适用于各种恶劣环境,如振动、冲击、温度变化等。
2. 矩形连接器:适用于需要高密度连接的应用,如计算机、通信设备等。
3. 电源连接器:适用于需要高电流传输的应用,如电动汽车、工业设备等。
4. 高速数据连接器:适用于需要高速数据传输的应用,如通信设备、数据中心等。
5. 光纤连接器:适用于需要高速光信号传输的应用,如通信网络、医疗设备等。

Souriau-Sunbank的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 质量可靠:公司严格遵循国际质量标准,确保产品质量和性能。
3. 定制服务:公司提供定制化服务,根据客户需求设计和制造连接器。
4. 全球服务:公司在全球设有多个分支机构,提供快速响应和本地化服务。

JMXHH1G04FSUDSU数据手册

厂牌 PDF简要描述 下载
SOURIAU-SUNBANK 圆形连接器 SOURIAU-SUNBANK JMXHH1G04FSUDSU JMXHH1G04FSUDSU数据手册

JMXHH1G04FSUDSU封装设计

查看详情并下载
Symbol
Footprint
3D Model
