首页  >  产品百科  >  JMXFH1G07MSUDSU

JMXFH1G07MSUDSU

产品分类: 圆形连接器
厂牌: SOURIAU-SUNBANK
产品描述: Male Pins,Plug,Push-Pull 焊盘 7pin Polyetherimide (PEI) 5A 金 浅灰色 导线安装,自由悬挂,通孔安装
供应商型号: N-JMXFH1G07MSUDSU
供应商: 云汉优选
标准整包数: 1

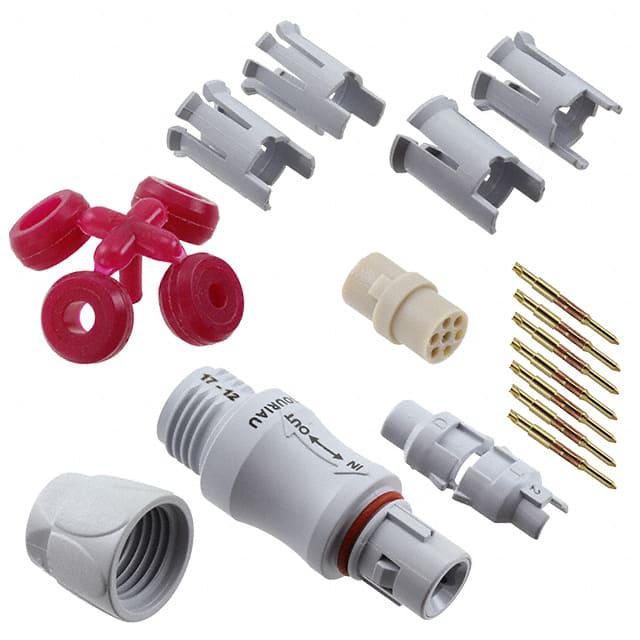

SOURIAU-SUNBANK 圆形连接器 JMXFH1G07MSUDSU

JMXFH1G07MSUDSU概述

    Souriau JMX系列电子元器件产品手册

    产品简介


    Souriau的JMX系列电子元器件是一款高质量的连接器系统,主要用于工业自动化、航空航天、通信设备以及医疗设备等领域。这些连接器的设计考虑到了高可靠性、耐用性和广泛的温度范围,确保了在各种严苛环境下的稳定性能。JMX系列提供了多种不同的型号和配置选项,以满足不同客户的需求。

    技术参数


    | 参数类别 | 具体参数 |

    | 基本属性 | 插头、外壳材质:PEIULTEM |
    连接器尺寸:标准版本1号 |
    壳体类型:FH插头 |
    键位编码:G |
    接触布局:参考绝缘体图 |
    接触类型:M(公)、F(母) |
    接触方式:S(焊接)、C(压接) |
    | 绝缘电阻 | >500MΩ(按ANSI-EIA-364-D方法21) |
    | 最大电流额定值 | 参考绝缘体图 |
    | 测试电压 | 参考绝缘体图 |
    | 工作电压 | 参考绝缘体图 |
    | 最大线径 | 参考绝缘体图 |
    | 电缆直径范围 | 3.5mm至7.5mm |
    | 寿命 | 2000次插拔循环(按IEC 60512-5测试9a) |
    | 冲击测试 | 落下高度750mm(按IEC 60512测试7b) |
    | 防护等级 | 连接状态下:IP68(按IEC 60529,1巴压力一周) |
    未连接状态下:IP50(按IEC 60529) |
    | 环境条件 | 工作温度范围:-40°C至+125°C |
    自动灭菌:200次循环(按ISO 17665-1短时间+134°C) |

    产品特点和优势


    1. 高可靠性:适用于严苛环境,具有优异的抗振动和抗冲击能力。
    2. 宽温范围:可在-40°C至+125°C之间稳定工作。
    3. 防水防尘:符合IP68防护等级,能够在水下保持长时间运行。
    4. 兼容性强:支持多种接触类型和配置,可适应各种应用场景。
    5. 认证标准:通过RoHS和Reach合规认证,环保可靠。

    应用案例和使用建议


    1. 工业自动化:在工厂自动化设备中作为控制信号传输接口,提供稳定可靠的信号传输。
    2. 航空航天:用于飞行器内部的电子系统连接,能够在高温、震动等环境下保持稳定性能。
    3. 通信设备:作为基站或其他通信设备的接口,确保信号传输的质量和稳定性。
    4. 医疗设备:用于手术设备的连接,确保医疗设备的安全性和准确性。
    使用建议:
    - 在安装前仔细阅读技术手册,确保连接器配置符合具体应用需求。
    - 定期检查连接器的物理状况,如发现损坏应及时更换。
    - 注意连接器的正确插入和拔出操作,避免过度用力导致损坏。

    兼容性和支持


    - 该产品具有多种壳体类型和接触类型选择,能够与其他类型的连接器或设备兼容。
    - Souriau公司提供详尽的技术支持和售后服务,帮助客户解决任何技术问题和疑问。

    常见问题与解决方案


    1. 问题:如何判断连接器是否已经正确插入?
    - 解决方案:观察连接器上的可视键是否对齐,并进行电气测试确认。

    2. 问题:如何处理连接器接触不良的问题?
    - 解决方案:检查连接器端子是否有氧化现象或损伤,必要时进行清洁或更换端子。

    3. 问题:连接器在低温环境下的表现不佳怎么办?
    - 解决方案:选择符合低温要求的型号,或在低温环境中增加加热装置以保证正常工作。

    总结和推荐


    Souriau JMX系列连接器凭借其高可靠性、耐用性及广泛的适用性,在工业自动化、航空航天、通信设备和医疗设备等领域具备显著的优势。无论是恶劣环境下的应用还是精密设备的连接,JMX系列都能提供可靠的支持。因此,强烈推荐选用Souriau JMX系列连接器,以确保系统的稳定运行和长期使用寿命。

JMXFH1G07MSUDSU参数

参数
额定电流 5A
外壳材料 Polyetherimide (PEI)
针脚数 7pin
触头镀层 - 配接
类型 Male Pins,Plug,Push-Pull
颜色 浅灰色
端接 焊盘
安装方式 导线安装,自由悬挂,通孔安装
应用等级 仪表级,医疗级,工业级
零件状态 在售
包装方式 散装

JMXFH1G07MSUDSU厂商介绍

Souriau-Sunbank是全球领先的互连解决方案提供商,专注于设计和制造各种类型的连接器和互连系统。公司的产品广泛应用于**、**、*事、铁路、工业、能源、医疗和通信等多个领域。

主营产品分类包括:
1. 圆形连接器:适用于各种恶劣环境,如振动、冲击、温度变化等。
2. 矩形连接器:适用于需要高密度连接的应用,如计算机、通信设备等。
3. 电源连接器:适用于需要高电流传输的应用,如电动汽车、工业设备等。
4. 高速数据连接器:适用于需要高速数据传输的应用,如通信设备、数据中心等。
5. 光纤连接器:适用于需要高速光信号传输的应用,如通信网络、医疗设备等。

Souriau-Sunbank的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 质量可靠:公司严格遵循国际质量标准,确保产品质量和性能。
3. 定制服务:公司提供定制化服务,根据客户需求设计和制造连接器。
4. 全球服务:公司在全球设有多个分支机构,提供快速响应和本地化服务。

JMXFH1G07MSUDSU数据手册

厂牌 PDF简要描述 下载
SOURIAU-SUNBANK 圆形连接器 SOURIAU-SUNBANK JMXFH1G07MSUDSU JMXFH1G07MSUDSU数据手册

JMXFH1G07MSUDSU封装设计

查看详情并下载
Symbol
Footprint
3D Model
