UT0W01210SH

产品分类: 圆形连接器
厂牌: SOURIAU-SUNBANK
产品描述: Bayonet Lock,Receptacle Housing 10pin Zinc Alloy 法兰安装,面板安装
供应商型号: 649-UT0W01210SH
供应商: Mouser
标准整包数: 1

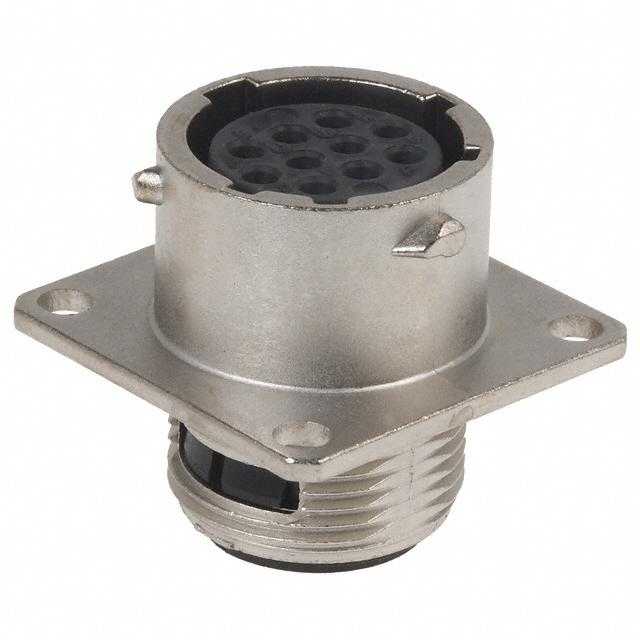

SOURIAU-SUNBANK 圆形连接器 UT0W01210SH

UT0W01210SH概述


    产品简介


    “UT0W”工业圆形连接器是一种高密度多路连接器,提供8种壳体尺寸和8种高密度插入排列方式。这些连接器适用于室内和室外的各种严苛环境,能够抵抗各种机械和环境要求。此外,“UT0W”连接器还符合MIL-C-26482系列I规范的要求,提供壁挂式插座连接器,具有相同的面板切割尺寸。

    技术参数


    - 环境适应性:
    - 操作温度:-40°C至+105°C
    - 防水等级:动态IP67/IP68/IP69K(结合密封后壳时)
    - 盐雾试验:48小时标准版本;96小时黑色阳极化耦合环版本;特殊情况下可达到200/500小时
    - 电气特性:
    - 绝缘电阻:≥5000 MΩ
    - 耐压测试:1500 VAC
    - 接触耐久性:≥500次插拔
    - 电磁兼容性:
    - 屏蔽效果:10 MHz时屏蔽效果为65 dB
    - 材料与构造:
    - 壳体及附件:锌合金
    - 耦合环:铝合金
    - 耦合弹簧:不锈钢
    - 插入件:玻璃填充热塑UL94-V0
    - 表面处理:镀镍
    - 符合RoHS标准

    产品特点和优势


    - 全金属卡口连接器: 允许最多500次插拔而不磨损
    - 安全锁紧装置: 当连接时会有明显的“咔嚓”声
    - 以太网Cat5e兼容: 可根据需求进行高速解决方案升级
    - 环保材料: 无镉和铅,符合RoHS标准
    - 高盐雾抵抗力: 可用于恶劣环境
    - 动态防水等级: 即使在拉拽或弯曲电缆时仍能保持IP68防护等级
    - 高压水喷射抵抗力: 在适当的背壳下,即使高压水冲洗也能承受

    应用案例和使用建议


    - 应用场景: 由于其防水、防盐雾和电磁兼容性,这些连接器广泛应用于工业自动化、军事、通信等领域。例如,在极端环境中使用的户外设备、工业机器人、船舶通信系统等。
    - 使用建议: 为了确保最佳的防水和密封效果,建议在使用过程中正确安装密封圈。另外,为避免因振动导致的接触不良,可采用适当的防振措施。

    兼容性和支持


    - 兼容性: 这些连接器可与多种工业设备兼容,具体兼容性可根据应用场景和供应商建议确定。
    - 支持和服务: 生产商提供相应的技术支持和售后服务,对于任何安装和使用中的问题,可通过官方渠道获取帮助。

    常见问题与解决方案


    - 问题1:防水性能不稳定。
    - 解决办法: 确保正确安装密封圈和背壳。如果在潮湿或盐雾环境中使用,建议使用黑阳极化处理的连接器以提高盐雾抵抗力。

    - 问题2:接触不良。
    - 解决办法: 检查接触点是否有污物或损坏,确保正确的插入和拔出操作。必要时,更换新的接头或清洁接触点。

    总结和推荐


    “UT0W”工业圆形连接器以其坚固耐用、防水防盐雾和良好的电磁兼容性,成为市场上极为可靠的产品。其广泛的适用范围和多样化的配置选项使其在各种严苛环境中表现出色。我们强烈推荐这一产品,特别是针对需要在恶劣环境下工作的设备。

UT0W01210SH参数

参数
外壳材料 Zinc Alloy
针脚数 10pin
触头镀层 - 配接 -
类型 Bayonet Lock,Receptacle Housing
颜色 -
端接 -
额定电流 -
安装方式 法兰安装,面板安装
零件状态 在售
包装方式 散装

UT0W01210SH厂商介绍

Souriau-Sunbank是全球领先的互连解决方案提供商,专注于设计和制造各种类型的连接器和互连系统。公司的产品广泛应用于**、**、*事、铁路、工业、能源、医疗和通信等多个领域。

主营产品分类包括:
1. 圆形连接器:适用于各种恶劣环境,如振动、冲击、温度变化等。
2. 矩形连接器:适用于需要高密度连接的应用,如计算机、通信设备等。
3. 电源连接器:适用于需要高电流传输的应用,如电动汽车、工业设备等。
4. 高速数据连接器:适用于需要高速数据传输的应用,如通信设备、数据中心等。
5. 光纤连接器:适用于需要高速光信号传输的应用,如通信网络、医疗设备等。

Souriau-Sunbank的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 质量可靠:公司严格遵循国际质量标准,确保产品质量和性能。
3. 定制服务:公司提供定制化服务,根据客户需求设计和制造连接器。
4. 全球服务:公司在全球设有多个分支机构,提供快速响应和本地化服务。

UT0W01210SH数据手册

厂牌 PDF简要描述 下载
SOURIAU-SUNBANK 圆形连接器 SOURIAU-SUNBANK UT0W01210SH UT0W01210SH数据手册

UT0W01210SH封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 33.715 ¥ 284.8918
10+ $ 27.0756 ¥ 228.7888
25+ $ 24.948 ¥ 210.8106
50+ $ 23.4684 ¥ 198.308
100+ $ 21.4515 ¥ 181.2652
250+ $ 21.0315 ¥ 177.7162
库存: 36
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 284.89
