UTS6JC8E2P

产品分类: 圆形连接器
厂牌: SOURIAU-SUNBANK
产品描述: Bayonet Lock,Male Pins,Plug 焊盘 2pin Polyamide (PA),Nylon 7A 金 黑色 导线安装,自由悬挂,通孔安装
供应商型号: UTS6JC8E2P
供应商: 国内现货
标准整包数: 1

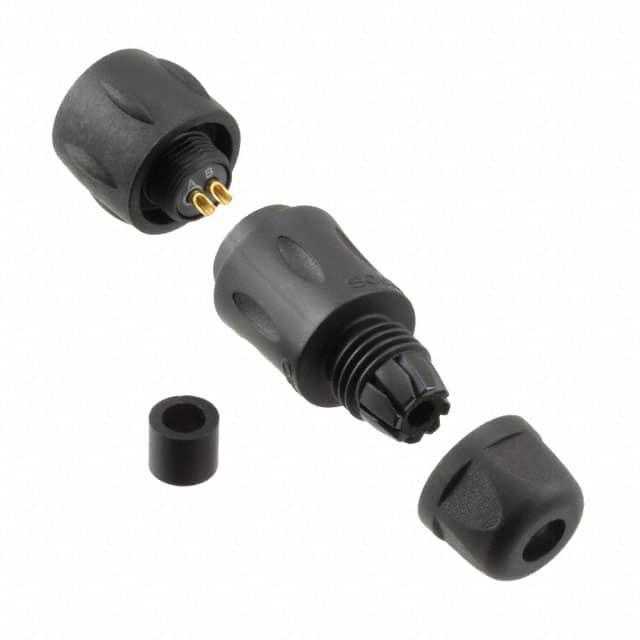

SOURIAU-SUNBANK 圆形连接器 UTS6JC8E2P

UTS6JC8E2P概述

    UTS Hi Seal Connector 技术手册

    1. 产品简介


    UTS Hi Seal 连接器是专为工业应用设计的一系列轻质塑料圆形连接器,能够与符合MIL-DTL-26482标准的连接器互换使用。这些连接器具有IP68/IP69K动态防水功能,无论是接合还是未接合状态下都可提供出色的防水保护。UTS Hi Seal 连接器适用于多种严苛环境的应用场合,如湿环境、水下作业、气象测量系统、交通控制、视频监控、隧道通风及水测量等。

    2. 技术参数


    环境参数
    - 工作温度:-40°C 至 +105°C
    - 防水等级:接合/未接合状态下动态IP68/IP69K
    - 盐雾测试:500小时
    - 紫外线抵抗:暴露5年后无机械损伤或颜色显著变化
    - 符合RoHS标准
    材料
    - 壳体+背壳:热塑性塑料 UL94-V0
    机械性能
    - 使用寿命:250次插拔循环
    - 振动测试:符合CEI 60512-4标准
    - 热冲击测试:-40°C至+105°C,5个周期
    电气性能
    - 最大电流:型号16时最大13A;型号20时最大7.5A
    - 绝缘电阻:≥5000 MΩ(500Vdc,25°C)
    - 测试电压:型号20时1500 Veff,型号16时2300 Veff
    - 额定电压:型号20时600V,型号16时1000V

    3. 产品特点和优势


    - 动态IP68/IP69K防水保护,适用于所有状态下的防护
    - 高耐腐蚀性和紫外线稳定性,确保长期可靠运行
    - 与现有解决方案互换性良好,易于集成
    - 快速锁定机制,提高安装效率
    - 罗马数字(Pin)和字母(Socket)标识,便于识别
    - 环保设计,符合RoHS标准

    4. 应用案例和使用建议


    UTS Hi Seal 连接器广泛应用于户外和室内环境,例如气象测量系统、交通控制系统和视频监控系统。对于需要频繁拆装的应用,建议选择快速锁定机制以简化操作。针对恶劣环境应用,如强盐雾或高温区域,需要确保正确的密封件和防护措施。

    5. 兼容性和支持


    UTS Hi Seal 连接器与多种标准接口兼容,如MIL-DTL-26482、BS 9522 F0017、NFC93422、HE301B和VG 95328。SOURIAU 提供详尽的技术支持和售后服务,具体请联系工厂咨询。

    6. 常见问题与解决方案


    - Q: 如何判断接头是否正确安装?
    - A: 检查锁定机构是否完全旋转到位并听到“咔嗒”声。
    - Q: 如何清洁连接器?
    - A: 使用无尘布和纯净水擦拭表面,避免使用任何化学品。
    - Q: 如何检查防水性能?
    - A: 参考供应商提供的测试方法进行浸水试验。

    7. 总结和推荐


    UTS Hi Seal 连接器以其卓越的防水性能、广泛的适用范围和简便的操作成为工业应用的理想选择。它在严苛环境中的稳定表现使其成为众多行业用户的首选。综上所述,强烈推荐UTS Hi Seal 连接器用于各种复杂环境中的关键连接需求。

UTS6JC8E2P参数

参数
类型 Bayonet Lock,Male Pins,Plug
颜色 黑色
端接 焊盘
额定电流 7A
外壳材料 Polyamide (PA),Nylon
针脚数 2pin
触头镀层 - 配接
安装方式 导线安装,自由悬挂,通孔安装
应用等级 仪表级,照明级,电信级
零件状态 在售
包装方式 盒装

UTS6JC8E2P厂商介绍

Souriau-Sunbank是全球领先的互连解决方案提供商,专注于设计和制造各种类型的连接器和互连系统。公司的产品广泛应用于**、**、*事、铁路、工业、能源、医疗和通信等多个领域。

主营产品分类包括:
1. 圆形连接器:适用于各种恶劣环境,如振动、冲击、温度变化等。
2. 矩形连接器:适用于需要高密度连接的应用,如计算机、通信设备等。
3. 电源连接器:适用于需要高电流传输的应用,如电动汽车、工业设备等。
4. 高速数据连接器:适用于需要高速数据传输的应用,如通信设备、数据中心等。
5. 光纤连接器:适用于需要高速光信号传输的应用,如通信网络、医疗设备等。

Souriau-Sunbank的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 质量可靠:公司严格遵循国际质量标准,确保产品质量和性能。
3. 定制服务:公司提供定制化服务,根据客户需求设计和制造连接器。
4. 全球服务:公司在全球设有多个分支机构,提供快速响应和本地化服务。

UTS6JC8E2P数据手册

厂牌 PDF简要描述 下载
SOURIAU-SUNBANK 圆形连接器 SOURIAU-SUNBANK UTS6JC8E2P UTS6JC8E2P数据手册

UTS6JC8E2P封装设计

查看详情并下载
Symbol
Footprint
3D Model
