JMXFH1G02MCUDSU

产品分类: 圆形连接器
厂牌: SOURIAU-SUNBANK
产品描述: Male Pins,Plug,Push-Pull 2pin Polyetherimide (PEI) 10A 金 浅灰色 导线安装,自由悬挂,通孔安装
供应商型号: N-JMXFH1G02MCUDSU
供应商: 云汉优选
标准整包数: 1

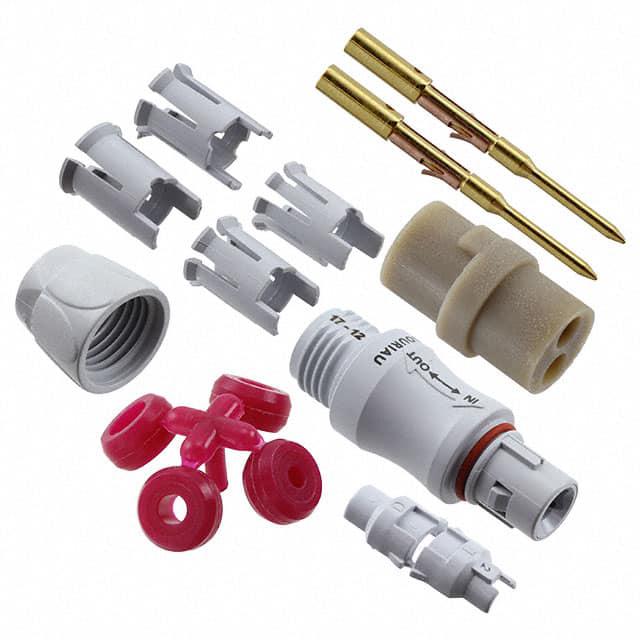

SOURIAU-SUNBANK 圆形连接器 JMXFH1G02MCUDSU

JMXFH1G02MCUDSU概述


    产品简介




    本产品为Souriau的JMXFH1系列连接器,属于标准版本,型号大小为1,配备电缆接头。此系列连接器设计用于多种工业和商业应用场合,如自动化控制、数据通信、医疗器械和航空航天等。它们的主要功能是提供可靠且高效的电气连接,确保信号传输的稳定性和安全性。


    技术参数




    - 外壳类型:插头(Plug)
    - 壳体尺寸:标准型
    - 键控类型:G型
    - 接触布局:参见绝缘体图纸
    - 接触类型:M(公),F(母)
    - 接触方式:S(焊接),C(压接)
    - 材质:聚醚酰亚胺(PEI_ULTEM)等高性能材料
    - 防护等级:端接时为IP68,未端接时为IP50
    - 工作温度范围:-40°C至+125°C
    - 额定电流:最大可达15A(视绝缘体图纸而定)
    - 绝缘电阻:>500MΩ(ANSI-EIA-364-D方法21)
    - 耐久性:2000次循环插拔测试(符合IEC 60512-5测试9a)
    - 抗震性:跌落高度750mm(符合IEC 60512测试7b)


    产品特点和优势




    1. 高性能材料:采用PEI_ULTEM等高性能材料制成,具有优异的耐温、耐腐蚀和机械强度。
    2. 高可靠性:具备高绝缘电阻和低接触电阻,能够提供稳定的电性能。
    3. 防水防尘:达到IP68防护等级,在端接状态下可完全防止灰尘和水侵入。
    4. 宽工作温度范围:能够在极端温度条件下正常工作,适用于各种恶劣环境。
    5. 长寿命:通过2000次插拔测试验证,保证了连接器的长使用寿命。


    应用案例和使用建议




    应用案例:
    - 在自动化控制系统中,这些连接器可用于传感器、执行器之间的连接,确保数据传输的可靠性。
    - 医疗器械中,用于内部组件间的连接,如心电图机、监护仪等。

    使用建议:
    - 在安装前仔细检查连接器型号和规格,确保与应用需求相匹配。
    - 使用适当的工具进行压接或焊接操作,避免损坏绝缘层和接点。
    - 定期检查连接器的状态,确保良好的接触性能和密封性。


    兼容性和支持




    - 兼容性:本系列产品可以与相同系列的插座(Socket)配套使用。
    - 技术支持:Souriau公司提供了详细的技术文档和用户指南,用户可以在其官方网站上查找相关信息。此外,还可以通过授权分销商获取更多技术支持和服务。


    常见问题与解决方案




    | 问题描述 | 解决方案 |
    | -------- | -------- |
    | 插头和插座无法完全对接 | 确认键控类型是否一致;检查是否有异物阻碍 |
    | 接触电阻偏大 | 清理接触点表面;检查是否正确压接或焊接 |


    总结和推荐




    综上所述,Souriau的JMXFH1系列连接器凭借其出色的材料性能、高可靠性及广泛的适用范围,在工业控制、医疗设备等领域表现出色。其卓越的设计和严格的测试保证了长期可靠的使用效果。对于需要高可靠性和稳定性连接的应用场景,强烈推荐选用这一系列产品。

JMXFH1G02MCUDSU参数

参数
额定电流 10A
外壳材料 Polyetherimide (PEI)
针脚数 2pin
触头镀层 - 配接
类型 Male Pins,Plug,Push-Pull
颜色 浅灰色
端接 -
安装方式 导线安装,自由悬挂,通孔安装
应用等级 仪表级,医疗级,工业级
零件状态 在售
包装方式 散装

JMXFH1G02MCUDSU厂商介绍

Souriau-Sunbank是全球领先的互连解决方案提供商,专注于设计和制造各种类型的连接器和互连系统。公司的产品广泛应用于**、**、*事、铁路、工业、能源、医疗和通信等多个领域。

主营产品分类包括:
1. 圆形连接器:适用于各种恶劣环境,如振动、冲击、温度变化等。
2. 矩形连接器:适用于需要高密度连接的应用,如计算机、通信设备等。
3. 电源连接器:适用于需要高电流传输的应用,如电动汽车、工业设备等。
4. 高速数据连接器:适用于需要高速数据传输的应用,如通信设备、数据中心等。
5. 光纤连接器:适用于需要高速光信号传输的应用,如通信网络、医疗设备等。

Souriau-Sunbank的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 质量可靠:公司严格遵循国际质量标准,确保产品质量和性能。
3. 定制服务:公司提供定制化服务,根据客户需求设计和制造连接器。
4. 全球服务:公司在全球设有多个分支机构,提供快速响应和本地化服务。

JMXFH1G02MCUDSU数据手册

厂牌 PDF简要描述 下载
SOURIAU-SUNBANK 圆形连接器 SOURIAU-SUNBANK JMXFH1G02MCUDSU JMXFH1G02MCUDSU数据手册

JMXFH1G02MCUDSU封装设计

查看详情并下载
Symbol
Footprint
3D Model
