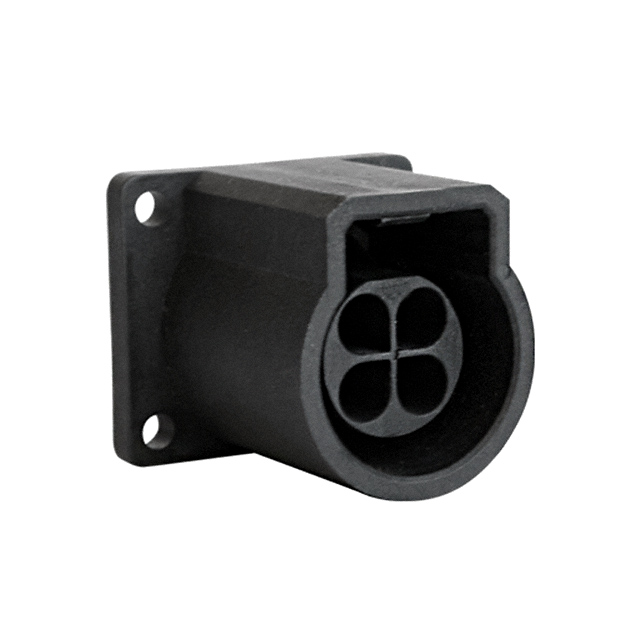

UTL0103G1S

产品分类: 圆形连接器
厂牌: SOURIAU-SUNBANK
产品描述: Souriau 圆形连接器插座, UTL系列, 4芯, 法兰安装, 压接, IP68,IP69K
供应商型号: 649-UTL0103G1S
供应商: Mouser
标准整包数: 1
SOURIAU-SUNBANK 圆形连接器 UTL0103G1S

UTL0103G1S概述

    UTL系列电子元器件技术手册

    1. 产品简介


    UTL系列是SOURIAU公司生产的一种密封塑料连接器,主要用于传输高达16A电流、277V电压的电源信号。它适用于各种严苛环境,如户外照明系统、工业控制设备及公共环境等。UTL系列采用了独特的卡扣式锁紧系统,并具备防误操作特性,确保即使在动态条件下也能保持IP68/IP69K防护等级。

    2. 技术参数


    机械特性
    - 耐久性:1000次插拔循环(适用于压接与成型接触点及S18镀层)
    - 振动抵抗力:符合IEC 60512-4标准,振动频率从10Hz到2000Hz
    - 主体+后壳材料:热塑性材料
    - 插入件材料:热塑性材料
    - 紧固螺母:金属材质
    电气特性
    - 工作电压:277VAC(UL 1977);277/480VAC(UL 1977)
    - 额定电流:16A
    - 断路开关连接器
    环境特性
    - 工作温度范围:-40°C至+105°C
    - 阻燃等级:UL 94 5VA
    - 盐雾试验:≥1000小时
    - UV抗性:F1材料(UL 746C标准)
    - 密封性:
    - IP68/IP69K - 接插时及未接插时
    - IPX8:接插状态下(10米深,连续一周)
    - IPX8:未接插状态下(1米深,连续一周)
    电缆组装
    - 使用过模技术进一步增强密封性,延长使用寿命
    - 通过改变电缆出口方向(直通/90度)来减少接头处的电缆应力
    尺寸
    - 不同型号的详细尺寸请参见文档

    3. 产品特点和优势


    UTL系列连接器具有以下几个显著优势:
    - 高可靠性:经过1000次插拔测试验证,可在极端环境下稳定运行
    - 多功能性:适用于各种电气设备,无论是室内还是室外
    - 安全合规:符合UL 1598(北美标准)和IEC 60598(国际标准),保证产品安全性
    - 抗紫外线:采用F1材料,适合长期户外使用
    - 防水防尘:达到IP68/IP69K防护等级,可适应恶劣天气条件

    4. 应用案例和使用建议


    UTL系列连接器广泛应用于各种场景,例如:
    - 户外照明系统:由于其出色的防水防尘性能,非常适合用于路灯、景观灯等户外照明装置。
    - 工业自动化设备:可用于工业机器人、控制系统中,确保信号传输的安全可靠。
    使用建议:
    - 在安装前确认电缆的直径和长度符合要求。
    - 定期检查密封部件,确保连接器处于最佳工作状态。
    - 使用专用工具进行端子压接,以保证良好的电气连接。

    5. 兼容性和支持


    UTL系列连接器兼容多种电缆规格,并提供定制化服务以满足不同客户的需求。SOURIAU公司提供全面的技术支持,包括安装指南、维护手册以及在线咨询服务,确保客户能够充分利用该产品的所有功能。

    6. 常见问题与解决方案


    - 问题1:如何正确选择合适的电缆?
    - 解答:根据电气需求和环境条件,参考产品规格书选择合适尺寸的电缆。

    - 问题2:如何判断连接器是否密封良好?
    - 解答:检查连接器是否有清晰的密封圈印记,并定期进行气密性检测。
    - 问题3:如何处理端子松动的问题?
    - 解答:重新压接端子或更换新的密封圈,确保接触紧密无松动。

    7. 总结和推荐


    UTL系列连接器凭借其卓越的性能、广泛的适用范围和强大的支持服务,在众多行业中脱颖而出。它的防水防尘能力和高可靠性使其成为户外及工业应用的理想选择。因此,我们强烈推荐UTL系列连接器给需要高质量电源连接解决方案的客户。

UTL0103G1S参数

参数
针脚数 4pin
触头镀层 - 配接 -
类型 Latch Lock,Receptacle Housing
颜色 -
端接 -
额定电流 16A
外壳材料 Polyamide (PA),Nylon,Glass Reinforced
安装方式 法兰安装,面板安装
零件状态 在售
包装方式 散装

UTL0103G1S厂商介绍

Souriau-Sunbank是全球领先的互连解决方案提供商,专注于设计和制造各种类型的连接器和互连系统。公司的产品广泛应用于**、**、*事、铁路、工业、能源、医疗和通信等多个领域。

主营产品分类包括:
1. 圆形连接器:适用于各种恶劣环境,如振动、冲击、温度变化等。
2. 矩形连接器:适用于需要高密度连接的应用,如计算机、通信设备等。
3. 电源连接器:适用于需要高电流传输的应用,如电动汽车、工业设备等。
4. 高速数据连接器:适用于需要高速数据传输的应用,如通信设备、数据中心等。
5. 光纤连接器:适用于需要高速光信号传输的应用,如通信网络、医疗设备等。

Souriau-Sunbank的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 质量可靠:公司严格遵循国际质量标准,确保产品质量和性能。
3. 定制服务:公司提供定制化服务,根据客户需求设计和制造连接器。
4. 全球服务:公司在全球设有多个分支机构,提供快速响应和本地化服务。

UTL0103G1S数据手册

厂牌 PDF简要描述 下载
SOURIAU-SUNBANK 圆形连接器 SOURIAU-SUNBANK UTL0103G1S UTL0103G1S数据手册

UTL0103G1S封装设计

查看详情并下载
Symbol
Footprint
3D Model
