首页  >  产品百科  >  UTS6JC14E12S

UTS6JC14E12S

产品分类: 圆形连接器
厂牌: SOURIAU-SUNBANK
产品描述: Bayonet Lock,Female Sockets,Plug 焊盘 12pin Polyamide (PA),Nylon 4.5A 金 黑色 导线安装,自由悬挂,通孔安装
供应商型号: 2401309
供应商: 海外现货
标准整包数: 1

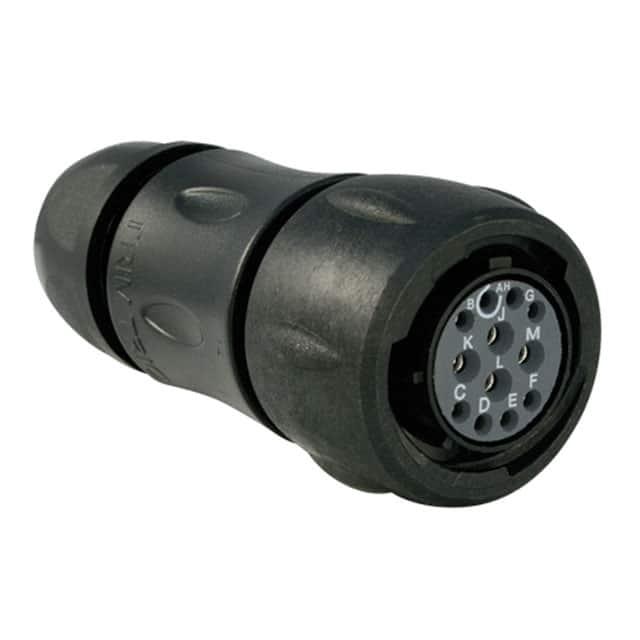

SOURIAU-SUNBANK 圆形连接器 UTS6JC14E12S

UTS6JC14E12S概述

    UTS Hi Seal 技术手册解析

    1. 产品简介


    UTS Hi Seal 连接器是一款轻量级工业级塑料圆形连接器,兼容 MIL-DTL-26482 接插件标准。该连接器具备动态IP68/IP69K防水等级,即使在未连接状态下也能够提供有效的防水保护。它适用于各种复杂的工作环境,特别是在湿式和潜水环境中表现优异。
    应用领域:
    - 湿式和潜水环境
    - 仪器仪表
    - 气象测量系统
    - 交通控制
    - 视频监控
    - 隧道风机
    - 水质测量

    2. 技术参数


    - 环境特性:工作温度范围为-40°C至+105°C;密封等级达到动态IP68/IP69K;盐雾测试500小时;紫外线耐受,暴露五年后无机械降解或颜色显著变化。
    - 材料:外壳及后壳采用阻燃等级UL94-V0的热塑性材料。
    - 机械特性:耐用性可达250次插拔;振动测试符合CEI 60512-4标准,频率范围10到2000Hz;热冲击测试:5个循环,每次30分钟,温度从-40°C到105°C。
    - 电气特性:最大电流分别为13A(Size 16)和7.5A(Size 20);绝缘电阻≥5000MΩ(500Vcc下),测试电压为1500Ve和2300Ve。
    - 接触排布:不同尺寸的连接器具有不同的接触排布方式,具体可参考技术手册。

    3. 产品特点和优势


    - 防水保护:在连接和未连接状态均能实现IP68/IP69K等级的防水保护。
    - 兼容性:可与MIL-DTL-26482等标准连接器互换使用。
    - 环境友好:RoHS认证,符合中国环保标准SJ/T1166-2006。
    - 快速锁定:采用卡口式锁定系统,便于快速安装与拆卸。
    - 颜色识别:通过彩色环进行视觉识别,提高辨识度。

    4. 应用案例和使用建议


    应用场景:如在交通控制系统中,UTS Hi Seal连接器能够有效防止水雾和灰尘进入,确保信号传输稳定可靠。在气象测量系统中,它能够在恶劣天气条件下保持良好的电气性能。
    使用建议:
    - 在潮湿环境下使用时,应定期检查密封圈的状态,以确保长期使用时仍具备优良的防水性能。
    - 对于高振动环境,建议选用更高抗振级别的型号。

    5. 兼容性和支持


    UTS Hi Seal连接器与现有的MIL-DTL-26482等标准连接器互换使用,且具有较高的设计灵活性。该产品由专业团队提供技术支持与维护服务。

    6. 常见问题与解决方案


    - 问题一:连接器在高温环境下出现接触不良。
    - 解决方案:检查连接器是否已正确安装并紧密连接,同时确认密封圈无损坏。
    - 问题二:长时间暴露在紫外线下后颜色变化。
    - 解决方案:对于暴露时间较长的场景,建议选择紫外线耐受性更好的材料或增加额外防护措施。

    7. 总结和推荐


    UTS Hi Seal连接器凭借其出色的防水性能、兼容性强及环境友好等特点,在多种复杂工况下表现优异,是工业应用的理想选择。强烈推荐在需要高防水等级的应用场景中使用该产品。

UTS6JC14E12S参数

参数
外壳材料 Polyamide (PA),Nylon
针脚数 12pin
触头镀层 - 配接
类型 Bayonet Lock,Female Sockets,Plug
颜色 黑色
端接 焊盘
额定电流 4.5A
安装方式 导线安装,自由悬挂,通孔安装
应用等级 仪表级,照明级,电信级
零件状态 在售
包装方式 盒装

UTS6JC14E12S厂商介绍

Souriau-Sunbank是全球领先的互连解决方案提供商,专注于设计和制造各种类型的连接器和互连系统。公司的产品广泛应用于**、**、*事、铁路、工业、能源、医疗和通信等多个领域。

主营产品分类包括:
1. 圆形连接器:适用于各种恶劣环境,如振动、冲击、温度变化等。
2. 矩形连接器:适用于需要高密度连接的应用,如计算机、通信设备等。
3. 电源连接器:适用于需要高电流传输的应用,如电动汽车、工业设备等。
4. 高速数据连接器:适用于需要高速数据传输的应用,如通信设备、数据中心等。
5. 光纤连接器:适用于需要高速光信号传输的应用,如通信网络、医疗设备等。

Souriau-Sunbank的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 质量可靠:公司严格遵循国际质量标准,确保产品质量和性能。
3. 定制服务:公司提供定制化服务,根据客户需求设计和制造连接器。
4. 全球服务:公司在全球设有多个分支机构,提供快速响应和本地化服务。

UTS6JC14E12S数据手册

厂牌 PDF简要描述 下载
SOURIAU-SUNBANK 圆形连接器 SOURIAU-SUNBANK UTS6JC14E12S UTS6JC14E12S数据手册

UTS6JC14E12S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 286.3293
10+ ¥ 281.2163
25+ ¥ 276.1033
50+ ¥ 276.1033
100+ ¥ 276.1033
250+ ¥ 276.1033
库存: 1
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 286.32
