UTG1104PH

产品分类: 圆形连接器
厂牌: SOURIAU-SUNBANK
产品描述: Souriau 圆形连接器插头, UTG系列, 4芯, 电缆安装, 压接, IP65
供应商型号: 2344381
供应商: 海外现货
标准整包数: 1

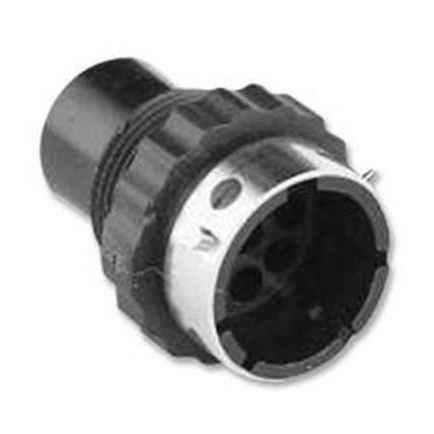

SOURIAU-SUNBANK 圆形连接器 UTG1104PH

UTG1104PH概述

    UTG系列塑料圆形连接器技术手册

    1. 产品简介


    UTG系列塑料圆形连接器是专为经济型需求设计的轻量化、坚固耐用的产品。该系列连接器通过金属锁定装置提供可靠的固定方式,广泛应用于各种需要快速和安全锁紧的应用场景。UTG系列不仅与UTO、UTP和UTS系列互换兼容,而且具有广泛的接触选项,适用于多种功率和信号版本。

    2. 技术参数


    - 壳体尺寸: 10到24号(直径1.6mm至3.6mm)
    - 接触数量:
    - 10号壳体:4, 3, 8, 12, 16, 18, 20, 22, 23, 28, 35, 48个接触点
    - 12号壳体:8, 3, 12, 16, 23, 28, 35, 48个接触点
    - 14号壳体:12, 16, 23, 35, 48个接触点
    - 16号壳体:19, 23, 28, 35, 48个接触点
    - 18号壳体:23, 7, 20, 23个接触点
    - 20号壳体:28, 20个接触点
    - 22号壳体:35个接触点
    - 24号壳体:48, 7, 4个接触点
    - 电气特性:
    - 接触电阻: #20(Ø1mm): <6mΩ; #16(Ø1.6mm): <3mΩ; #12(Ø2.4mm): <5mΩ; #8(Ø3.6mm): <5mΩ
    - 认证:
    - 防火等级UL94-V0合规
    - 机械特性:
    - 锁定装置: 具有明显的“咔嗒”声,确保快速和安全锁紧
    - 防护等级: IP65防水保护

    3. 产品特点和优势


    - 经济型设计: 提供轻量级但坚固的连接解决方案,适合需要高成本效益的应用。
    - 高可靠性: 快速锁定机制和高耐久性材料保证长期稳定运行。
    - 互换性: 可以与UTO、UTP和UTS系列无缝对接,提高系统兼容性。
    - 多样化的接触配置: 提供多种接触点数和尺寸,满足不同功率和信号传输需求。

    4. 应用案例和使用建议


    UTG系列连接器广泛应用于工业自动化、航空航天、轨道交通等领域。例如,在工业自动化中,可以用于机器人的关节连接,实现高效且可靠的信号传输。在轨道交通中,UTG连接器可用于列车车厢间的电气连接,保障系统的稳定运行。
    使用建议:
    - 在极端环境下使用时,选择IP65等级的水保护版本。
    - 定期检查接触点的状态,确保良好的电连接性能。
    - 使用专用工具进行连接操作,避免损坏接触点。

    5. 兼容性和支持


    UTG系列与UTO、UTP和UTS系列完全兼容,可在多个应用环境中无缝集成。厂商提供了详细的使用手册和技术支持,确保用户能够轻松安装和维护产品。

    6. 常见问题与解决方案


    - 问题1: 连接器无法牢固锁定。
    - 解决方法: 确认是否正确对准接口,按压直至听到明显的“咔嗒”声。
    - 问题2: 接触电阻过高。
    - 解决方法: 检查接触点是否有灰尘或氧化层,清洁后重新安装。
    - 问题3: 密封性能不佳。
    - 解决方法: 确保选用合适的防水版本,并按照手册指导进行安装。

    7. 总结和推荐


    UTG系列塑料圆形连接器以其经济型设计、高可靠性和多样化配置在市场上脱颖而出。适用于各种严苛环境下的工业应用。强烈推荐此系列产品给需要高性能、低成本连接解决方案的用户。

UTG1104PH参数

参数
针脚数 4pin
触头镀层 - 配接 -
类型 Bayonet Lock,Receptacle Housing
颜色 -
端接 -
额定电流 13A
外壳材料 Glass Filled,Polyester
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

UTG1104PH厂商介绍

Souriau-Sunbank是全球领先的互连解决方案提供商,专注于设计和制造各种类型的连接器和互连系统。公司的产品广泛应用于**、**、*事、铁路、工业、能源、医疗和通信等多个领域。

主营产品分类包括:
1. 圆形连接器:适用于各种恶劣环境,如振动、冲击、温度变化等。
2. 矩形连接器:适用于需要高密度连接的应用,如计算机、通信设备等。
3. 电源连接器:适用于需要高电流传输的应用,如电动汽车、工业设备等。
4. 高速数据连接器:适用于需要高速数据传输的应用,如通信设备、数据中心等。
5. 光纤连接器:适用于需要高速光信号传输的应用,如通信网络、医疗设备等。

Souriau-Sunbank的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 质量可靠:公司严格遵循国际质量标准,确保产品质量和性能。
3. 定制服务:公司提供定制化服务,根据客户需求设计和制造连接器。
4. 全球服务:公司在全球设有多个分支机构,提供快速响应和本地化服务。

UTG1104PH数据手册

厂牌 PDF简要描述 下载
SOURIAU-SUNBANK 圆形连接器 SOURIAU-SUNBANK UTG1104PH UTG1104PH数据手册

UTG1104PH封装设计

查看详情并下载
Symbol
Footprint
3D Model
