UTL6103G1S

产品分类: 圆形连接器
厂牌: SOURIAU-SUNBANK
产品描述: Souriau 圆形连接器插头, UTL系列, 4芯, 电缆安装, 压接, IP68,IP69K
供应商型号: UTL6103G1S
供应商: 国内现货
标准整包数: 1

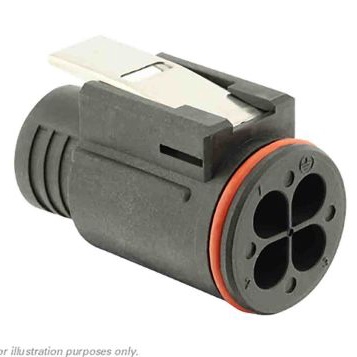

SOURIAU-SUNBANK 圆形连接器 UTL6103G1S

UTL6103G1S概述

    UTL系列电子元器件技术手册解析

    产品简介


    UTL系列是一种密封塑料连接器,主要用于承载高达16安培(A)/277伏特(V)的电流。该系列产品采用卡口式锁定机构,并结合锁定保持系统,确保了快速且无误的对接操作。UTL系列专为恶劣环境下使用而设计,适用于户外环境,且具有高防水防尘等级(IP68/IP69K)。该产品符合多项安全标准,如UL 1598、IEC 60598等,确保了其在公共环境中的可靠使用。

    技术参数


    UTL系列的关键技术参数如下:
    - 电气特性
    - 工作电压:277VAC(UL 1977),277/480VAC(UL 1977)
    - 额定电流:16A
    - 破路开关:支持
    - 机械特性
    - 耐用性:1000次循环
    - 振动抵抗:符合IEC 60512-4标准
    - 材料:外壳+背壳为热塑性材料,插入件为热塑性材料,螺母为金属材料
    - 环境适应性
    - 工作温度范围:-40°C至+105°C
    - 阻燃等级:UL 94 5VA
    - 盐雾测试:≥1000小时
    - UV防护等级:F1材料(UL 746C)
    - 密封等级:IP68/IP69K,IP6X

    产品特点和优势


    UTL系列的主要特点和优势如下:
    - 动态密封能力:即使在高压水冲洗或连续浸水条件下,也能保持密封。
    - 材料选择:选用适合极端气候条件的材料,如UL 746C认证的F1材料,提供优异的紫外线防护性能。
    - 安全合规:符合北美和欧洲的标准,如UL 1598、IEC 60598,确保产品在安全标准下运行。
    - 耐用性:具备1000次循环耐久度,保证长期稳定使用。

    应用案例和使用建议


    UTL系列广泛应用于户外照明设备、工业控制系统等领域。例如,在室外灯具中,其高防护等级确保了长期的可靠性能。对于客户而言,可以根据具体的应用需求选择合适的插头和插座型号。在安装时应注意保持电缆的固定,以防止因震动导致的松动或损坏。

    兼容性和支持


    UTL系列提供多种接线方式,包括直接焊接、压接等,适用于不同规格的导线。此外,制造商提供了丰富的工具和配件,便于客户自行组装和维修。通过Souriau公司官方网站或客服渠道可以获取更多技术支持和服务。

    常见问题与解决方案


    - 问题1:如何更换密封圈?
    - 解决方案:先拆除接头,取出旧密封圈并更换新的密封圈。
    - 问题2:如何进行IP等级测试?
    - 解决方案:参照相关标准,使用专用测试仪器进行检测。
    - 问题3:长时间暴露于盐雾环境中是否会影响性能?
    - 解决方案:定期检查密封部位是否有腐蚀迹象,必要时进行清洁和维护。

    总结和推荐


    总体来说,UTL系列电子元器件凭借其出色的性能、严格的认证标准以及广泛应用性,成为了一款值得信赖的产品。对于需要在恶劣环境中使用的设备来说,UTL系列无疑是一个很好的选择。如果你正在寻找一个能够在极端环境下提供可靠连接的解决方案,那么UTL系列将是你的理想之选。

UTL6103G1S参数

参数
端接 -
额定电流 16A
外壳材料 Polyamide (PA),Nylon,Glass Reinforced
针脚数 4pin
触头镀层 - 配接 -
类型 Latch Lock,Plug Housing
颜色 -
长*宽*高 37.4mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

UTL6103G1S厂商介绍

Souriau-Sunbank是全球领先的互连解决方案提供商,专注于设计和制造各种类型的连接器和互连系统。公司的产品广泛应用于**、**、*事、铁路、工业、能源、医疗和通信等多个领域。

主营产品分类包括:
1. 圆形连接器:适用于各种恶劣环境,如振动、冲击、温度变化等。
2. 矩形连接器:适用于需要高密度连接的应用,如计算机、通信设备等。
3. 电源连接器:适用于需要高电流传输的应用,如电动汽车、工业设备等。
4. 高速数据连接器:适用于需要高速数据传输的应用,如通信设备、数据中心等。
5. 光纤连接器:适用于需要高速光信号传输的应用,如通信网络、医疗设备等。

Souriau-Sunbank的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 质量可靠:公司严格遵循国际质量标准,确保产品质量和性能。
3. 定制服务:公司提供定制化服务,根据客户需求设计和制造连接器。
4. 全球服务:公司在全球设有多个分支机构,提供快速响应和本地化服务。

UTL6103G1S数据手册

厂牌 PDF简要描述 下载
SOURIAU-SUNBANK 圆形连接器 SOURIAU-SUNBANK UTL6103G1S UTL6103G1S数据手册

UTL6103G1S封装设计

查看详情并下载
Symbol
Footprint
3D Model
