UTS6JC1412P

产品分类: 圆形连接器
厂牌: SOURIAU-SUNBANK
产品描述: Souriau M14圆形连接器插座, UTS系列, 12芯, 电缆安装, 压接, IP68,IP69K
供应商型号: TU-UTS6JC1412P
供应商: 海外现货
标准整包数: 1

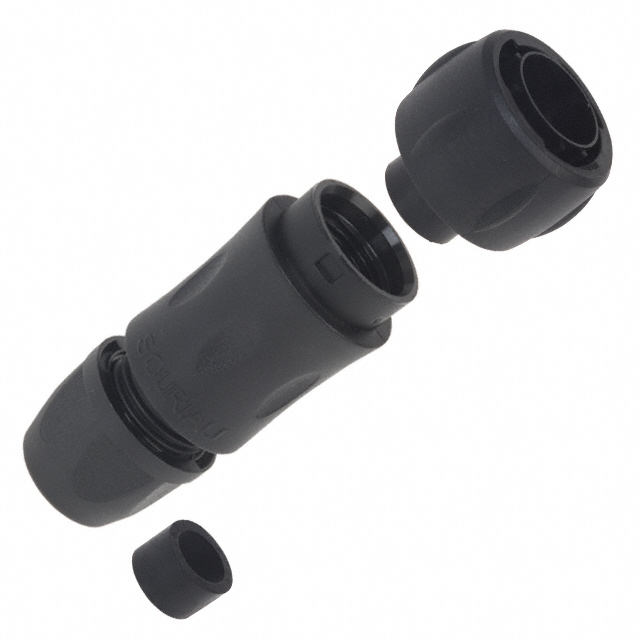

SOURIAU-SUNBANK 圆形连接器 UTS6JC1412P

UTS6JC1412P概述

    UTS Hi Seal PCB Mount Connectors:坚固耐用且适用广泛的连接器

    1. 产品简介


    UTS Hi Seal系列是一种用于印刷电路板(PCB)的高性能连接器。它们被设计用于各种严苛环境下的应用,包括湿气、腐蚀性条件和紧凑空间条件。这些连接器配备了预装的PC尾接触件(PC tail contacts),支持波峰焊接(Wave soldering)。此外,这些连接器还具备防震固定夹(hold down clips)和支撑柱(standoffs),确保在安装过程中的机械稳固性和清洁效率。

    2. 技术参数


    机械性能
    - 机壳和背壳材料:热塑性塑料 UL94-V0
    - 插入件材料:弹性体
    - 接触材料:铜合金 - 镀金
    - 使用寿命:250次插拔
    - 振动耐受性:CEI 60512-4标准
    - 热冲击:MIL-STD1344方法1003,5个周期,从-40°C到+105°C
    电气性能
    - 最大电流承载能力(每接触点)
    - 规格16:13A
    - 规格20:7.5A
    - 绝缘电阻:≥5000 MΩ(在25°C下施加500Vcc电压)
    - 测试电压:
    - 规格20:1500 Vac
    - 规格16:2300 Vac
    - 工作电压:
    - 规格20:600 V
    - 规格16:1000 V
    环境性能
    - 温度范围:-40°C 至 +105°C
    - 盐雾测试:500小时
    - 动态密封(mated/unmated):
    - IP68(水下一周,1 bar压力)
    - IP69K(DIN 40050标准)
    - 防紫外线老化:5年不发生机械和视觉损伤
    - RoHS合规及符合中国SJ/T1166-2006标准

    3. 产品特点和优势


    UTS Hi Seal系列连接器以其高可靠性、出色的防腐蚀性能和密封性而闻名。由于其特殊的构造,它们能够适应湿气、腐蚀性环境和其他恶劣的工作条件。其独特的设计特点,如预装的PC尾接触件、防震固定夹和支撑柱,使其成为需要高可靠性的应用场合的理想选择。它们可以用于机器人、道路交通管理、户外气象站等多种场景。

    4. 应用案例和使用建议


    UTS Hi Seal系列连接器广泛应用于需要在恶劣环境下工作的设备中,例如户外气象站、机器人、主动转向系统等。为了获得最佳性能,在安装过程中应确保连接器稳固地固定在PCB上,并且根据需要使用适当的防水封盖以保护连接器不受湿气和污染物的影响。

    5. 兼容性和支持


    UTS Hi Seal系列连接器具有多种型号和配置,适用于不同尺寸和类型的印刷电路板。连接器及其配件(如金属终端、颜色编码环、密封帽等)均可提供额外的支持和扩展功能。制造商Souriau提供详尽的技术文档和支持服务,帮助用户正确安装和使用这些连接器。

    6. 常见问题与解决方案


    问题1:如何正确安装UTS Hi Seal连接器?
    解决方案: 首先,确保PCB上的钻孔和安装位置准确无误。使用合适的工具将连接器插入并固定在PCB上。如果使用支撑柱,确保支撑柱与PCB齐平,以便后续清洁过程顺利进行。安装完成后,检查所有连接点是否稳固。
    问题2:如何提高UTS Hi Seal连接器的密封性能?
    解决方案: 在插拔连接器时,应使用正确的封盖以保持连接器密封。此外,定期检查连接器周围是否有任何物理损坏或污染,并及时清理以保持其密封性。

    7. 总结和推荐


    UTS Hi Seal系列连接器是一款专为严苛环境设计的高品质连接器。凭借其卓越的机械、电气和环境性能,这些连接器在各种工业应用中表现出色。如果您需要一个能够在恶劣条件下可靠运行的连接器,UTS Hi Seal系列无疑是一个理想的选择。因此,强烈推荐这款产品给需要在严苛环境中工作的工程师和技术人员。

UTS6JC1412P参数

参数
类型 Bayonet Lock,Plug Housing
颜色 -
端接 -
额定电流 13A
外壳材料 Thermoplastic
针脚数 12pin
触头镀层 - 配接 -
长*宽*高 71.5mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装

UTS6JC1412P厂商介绍

Souriau-Sunbank是全球领先的互连解决方案提供商,专注于设计和制造各种类型的连接器和互连系统。公司的产品广泛应用于**、**、*事、铁路、工业、能源、医疗和通信等多个领域。

主营产品分类包括:
1. 圆形连接器:适用于各种恶劣环境,如振动、冲击、温度变化等。
2. 矩形连接器:适用于需要高密度连接的应用,如计算机、通信设备等。
3. 电源连接器:适用于需要高电流传输的应用,如电动汽车、工业设备等。
4. 高速数据连接器:适用于需要高速数据传输的应用,如通信设备、数据中心等。
5. 光纤连接器:适用于需要高速光信号传输的应用,如通信网络、医疗设备等。

Souriau-Sunbank的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 质量可靠:公司严格遵循国际质量标准,确保产品质量和性能。
3. 定制服务:公司提供定制化服务,根据客户需求设计和制造连接器。
4. 全球服务:公司在全球设有多个分支机构,提供快速响应和本地化服务。

UTS6JC1412P数据手册

厂牌 PDF简要描述 下载
SOURIAU-SUNBANK 圆形连接器 SOURIAU-SUNBANK UTS6JC1412P UTS6JC1412P数据手册

UTS6JC1412P封装设计

查看详情并下载
Symbol
Footprint
3D Model
