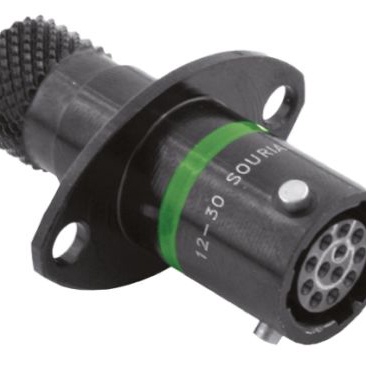

8STA00812sd

产品分类: 圆形连接器
厂牌: SOURIAU-SUNBANK
产品描述: Souriau 标准圆形连接器插座, 8STA系列, 12芯, 面板安装, 压接、PC尾, IP67
供应商型号: 7600795
供应商: 海外现货
标准整包数: 1
SOURIAU-SUNBANK 圆形连接器 8STA00812sd

8STA00812sd概述


    产品简介


    SOURIAU 的8STA系列高密度连接器是专为现代高性能电子产品设计的一款轻量级、可靠且灵活的连接解决方案。该系列连接器适用于24至30 AWG电线,小直径管材和护套的应用场合。其PC尾端插针和插座接触件设计适用于盒式布局,支持多样化的应用需求。从最小的#26接触点到最大的#22D,提供了广泛的选择。该系列产品不仅继承了MIL-DTL-38999与JN1003标准的可靠性和耐用性,还通过创新的设计为用户提供了更多的灵活性和选择性。

    技术参数


    - 机械特性:
    - 壳体:铝合金
    - 壳体电镀:导电黑色锌镍
    - 绝缘材料:热塑性塑料
    - 橡胶圈与密封圈:液体硅橡胶
    - 接触件:铜合金
    - 接触件电镀:金
    - 耐久性:500次插拔循环
    - 冲击:300g(3ms内)符合EIA-364-27标准
    - 振动:147m/s²(10至2000Hz)
    - 电气特性:
    - 接触电阻:#26尺寸:16毫欧
    - 绝缘电阻:≥5000兆欧(500V直流电压下)
    - 额定电流:#26尺寸:3安培
    - 壳体连续性:≤10毫欧
    - 环境特性:
    - 工作温度范围:-55°C至+175°C
    - 密封防水等级:IP67(最低1米深,30分钟)
    - 盐雾测试:48小时

    产品特点和优势


    SOURIAU的8STA系列高密度连接器以其轻量级、坚固可靠、易于安装及灵活配置的特点,在多个行业和应用领域中展现出显著的优势。特别是其高密度设计,允许在同一应用场合下使用更小壳体尺寸而增加更多接触点,从而节省空间并提高效率。此外,该系列产品采用了高标准的材料和技术,确保了长期稳定的性能表现。

    应用案例和使用建议


    SOURIAU 8STA系列连接器广泛应用于航空、航天、军事、工业自动化、通讯等多个领域。例如,在航空航天领域中,它们可用于机载电子系统中的数据传输,满足对高可靠性与紧凑结构的要求;在工业自动化领域中,则可应用于自动化控制设备之间的信号传输,提升系统的整体性能。使用时应注意根据具体应用场景选择合适的接触点尺寸和壳体大小,同时遵循正确的安装指南以确保最佳效果。

    兼容性和支持


    SOURIAU 8STA系列高密度连接器与多种电子元器件和设备兼容,可轻松集成到现有的系统中。制造商提供详尽的技术支持文档和售后服务,确保客户能够顺利使用该产品。如有任何技术问题或需要进一步的信息,可通过电子邮件contactmilaero@souriau.com或访问网站www.motorsport-connectors.com联系。

    常见问题与解决方案


    - 问题:接触电阻过高
    - 解决方案:检查接触件是否清洁,并重新进行压接操作。

    - 问题:绝缘电阻低
    - 解决方案:确保所有接口均正确安装,并检查是否存在物理损伤。

    - 问题:连接器无法正确锁定
    - 解决方案:检查是否有异物阻塞,确认锁扣机制正常工作。

    总结和推荐


    总体而言,SOURIAU的8STA系列高密度连接器是一款值得信赖的产品,它结合了卓越的性能与灵活的设计,适用于广泛的工业应用。无论是在苛刻环境下工作的电子设备还是追求高效能的工业控制系统,8STA系列连接器都能表现出色。因此,强烈推荐给那些需要可靠连接解决方案的专业人士和企业。

8STA00812sd参数

参数
类型 Circular MIL Spec Connector
颜色 -
端接 -
额定电流 -
外壳材料 Aluminium
针脚数 -
触头镀层 - 配接 -
安装方式 面板安装

8STA00812sd厂商介绍

Souriau-Sunbank是全球领先的互连解决方案提供商,专注于设计和制造各种类型的连接器和互连系统。公司的产品广泛应用于**、**、*事、铁路、工业、能源、医疗和通信等多个领域。

主营产品分类包括:
1. 圆形连接器:适用于各种恶劣环境,如振动、冲击、温度变化等。
2. 矩形连接器:适用于需要高密度连接的应用,如计算机、通信设备等。
3. 电源连接器:适用于需要高电流传输的应用,如电动汽车、工业设备等。
4. 高速数据连接器:适用于需要高速数据传输的应用,如通信设备、数据中心等。
5. 光纤连接器:适用于需要高速光信号传输的应用,如通信网络、医疗设备等。

Souriau-Sunbank的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 质量可靠:公司严格遵循国际质量标准,确保产品质量和性能。
3. 定制服务:公司提供定制化服务,根据客户需求设计和制造连接器。
4. 全球服务:公司在全球设有多个分支机构,提供快速响应和本地化服务。

8STA00812sd数据手册

厂牌 PDF简要描述 下载
SOURIAU-SUNBANK 圆形连接器 SOURIAU-SUNBANK 8STA00812sd 8STA00812sd数据手册

8STA00812sd封装设计

查看详情并下载
Symbol
Footprint
3D Model
