JBXER0G05FSSDSR

产品分类: 圆形连接器
厂牌: SOURIAU-SUNBANK
产品描述: Souriau 连接器插头, JBX系列, 5芯, 面板安装, 焊接, IP40
供应商型号: 649-JBXER0G05FSSDSR
供应商: Mouser
标准整包数: 1

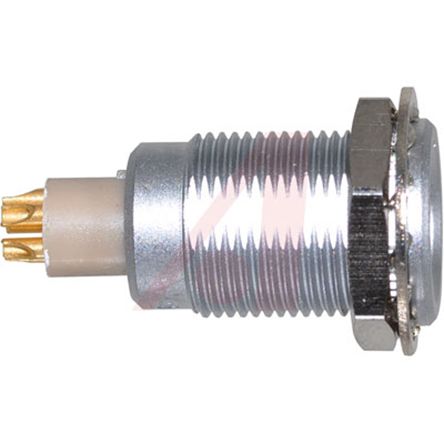

SOURIAU-SUNBANK 圆形连接器 JBXER0G05FSSDSR

JBXER0G05FSSDSR概述

    电子元器件产品技术手册解析

    1. 产品简介


    本技术手册详细介绍了一款名为 JBX 的电子元器件,属于接插件系列。该接插件主要用于面板安装(front panel mounting),能够在各种电子设备中提供可靠的连接。该产品主要应用于通信设备、航空航天、工业控制等领域,因其出色的EMI屏蔽性能和高可靠性而受到青睐。

    2. 技术参数


    以下是 JBX 接插件的关键技术参数和规格:
    | 参数 | 规格 |

    | 外壳类型 | 防护等级 IP40 |
    | 外壳尺寸 | 尺寸 0 |
    | 键控设计 | 参见绝缘体图纸 |
    | 电性能 | EMI 屏蔽 >55 dB (100 MHz) |
    | 绝缘电阻 | >500M 欧姆(ANSI-EIA-364-D 方法 21) |
    | 最大电流额定值 | 10A(最大值) |
    | 工作电压 | 660VDC / 460VRMS |
    | 测试电压 | 1400VRMS |
    | 接触电阻 | <3.5 毫欧 |
    | 环境适应性 | -55°C 至 +125°C |
    | 耐久性 | 1000次循环(MIL-STD 1344A, 方法 2016.1) |
    | 冲击耐受性 | 50g(MIL-STD 1344A, 方法 2004.1) |
    | 振动耐受性 | 10 Hz 至 2000 Hz,20g(MIL-STD 1344A, 方法 2005.1) |

    3. 产品特点和优势


    - 高可靠性和耐用性:能承受高达1000次的插拔循环和冲击及振动测试,确保长期稳定运行。
    - 优异的EMI屏蔽效果:通过特殊的设计实现高于55dB的EMI屏蔽效果,有效保护电路免受外部干扰。
    - 广泛的温度适应性:能在极端条件下工作,适用于严苛的工业环境。
    - 快速简便的安装:可方便地安装于前端面板,节省安装时间和成本。

    4. 应用案例和使用建议


    - 通信设备:在基站设备中使用,以增强信号传输质量和抗干扰能力。
    - 航空航天:用于卫星和其他飞行器的内部连接,确保在极端环境下仍能保持良好的电气性能。
    - 工业控制:应用于工厂自动化系统,提高设备的可靠性和稳定性。
    使用建议:
    - 在使用过程中,请确保按照制造商推荐的安装方法进行操作,以充分发挥其最佳性能。
    - 定期检查接插件的连接状况,确保没有松动或损坏,避免因连接不良而导致故障。

    5. 兼容性和支持


    该产品与标准绝缘体兼容,且具有多种键控选项,适用于不同类型的连接需求。制造商提供详尽的技术支持和售后服务,包括现场安装指导和技术咨询。

    6. 常见问题与解决方案


    - 问题:连接时出现接触不良。
    - 解决方案:确保连接部位清洁无污物,紧固连接处,如有需要请重新校准键控位置。
    - 问题:插拔过程中发生卡滞现象。
    - 解决方案:检查是否有异物阻塞,确保滑动部件润滑良好。必要时可更换锁紧装置。

    7. 总结和推荐


    综上所述,JBX 接插件凭借其卓越的电气性能、可靠性和环境适应性,在多种应用领域中表现出色。对于需要高性能连接解决方案的应用场合,强烈推荐使用该产品。

JBXER0G05FSSDSR参数

参数
额定电流 6.5A
外壳材料 Brass
针脚数 5pin
触头镀层 - 配接
类型 Female Sockets,Push-Pull,Receptacle
颜色 银色
端接 焊盘
安装方式 隔板安装,面板安装
应用等级 仪表级,医疗级,工业级,电信级
零件状态 在售
包装方式 散装

JBXER0G05FSSDSR厂商介绍

Souriau-Sunbank是全球领先的互连解决方案提供商,专注于设计和制造各种类型的连接器和互连系统。公司的产品广泛应用于**、**、*事、铁路、工业、能源、医疗和通信等多个领域。

主营产品分类包括:
1. 圆形连接器:适用于各种恶劣环境,如振动、冲击、温度变化等。
2. 矩形连接器:适用于需要高密度连接的应用,如计算机、通信设备等。
3. 电源连接器:适用于需要高电流传输的应用,如电动汽车、工业设备等。
4. 高速数据连接器:适用于需要高速数据传输的应用,如通信设备、数据中心等。
5. 光纤连接器:适用于需要高速光信号传输的应用,如通信网络、医疗设备等。

Souriau-Sunbank的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 质量可靠:公司严格遵循国际质量标准,确保产品质量和性能。
3. 定制服务:公司提供定制化服务,根据客户需求设计和制造连接器。
4. 全球服务:公司在全球设有多个分支机构,提供快速响应和本地化服务。

JBXER0G05FSSDSR数据手册

厂牌 PDF简要描述 下载
SOURIAU-SUNBANK 圆形连接器 SOURIAU-SUNBANK JBXER0G05FSSDSR JBXER0G05FSSDSR数据手册

JBXER0G05FSSDSR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 34.958 ¥ 295.3951
10+ $ 31.3308 ¥ 264.7453
库存: 23
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 295.39
