8D713W04AN

产品分类: 圆形连接器
厂牌: SOURIAU-SUNBANK
产品描述: Souriau 4芯航空插座 航空连接器 8D系列, 13A, 外壳尺寸13
供应商型号: 7159402
供应商: 海外现货
标准整包数: 1

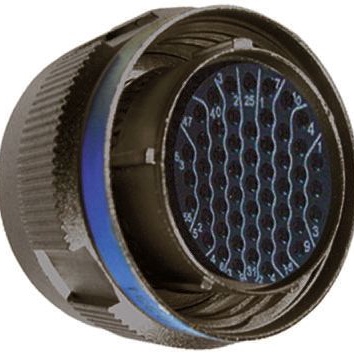

SOURIAU-SUNBANK 圆形连接器 8D713W04AN

8D713W04AN概述

    8D Series Power Contacts 技术手册解析

    产品简介


    8D系列电力接触件是为严苛环境设计的高性能电力连接器。该系列产品具有多种壳体材料和电镀选项,可广泛应用于航空航天、工业控制、军事设备以及其他需要高可靠性和抗恶劣环境的场合。

    技术参数


    - 壳体材料:铝合金、复合材料、黄铜、不锈钢和钛合金
    - 接触类型:提供 #4 和 #8 接触件,最大电流分别为 80A 和 45A
    - 电气性能:
    - 绝缘电阻:≥ 5000 MΩ (500 Vdc)
    - 接触电阻:#4 ≤ 2mΩ, #8 ≤ 3mΩ
    - 最大电流:#4 = 80A, #8 = 45A
    - 振动:符合 MIL-DTL-38999 标准
    - 机械性能:
    - 壳体材料:铝合金、复合材料、黄铜、不锈钢和钛合金
    - 接触保持力:#4 ≥ 200N, #8 ≥ 111N
    - 冲击:300g (3ms)
    - 耐用性:500 次插拔循环
    - 环境性能:
    - 温度范围:-65°C 到 +200°C
    - 防盐雾:根据不同电镀层达 48 小时至 2000 小时
    - 抗液性:符合 MIL-DTL-38999 标准
    - 防火等级:符合 EN 2591-C17 方法 A

    产品特点和优势


    8D系列电力接触件具有如下显著优势:
    - 高可靠性:能够在极端环境条件下正常工作,包括高温、高湿和强振动。
    - 易于维护:采用可拆卸接触件设计,方便日常维护。
    - 高电流承载能力:与标准接触件相比,电流强度提高了 20%。
    - 多样化的布局选择:提供七种不同的布局选择,满足各种应用需求。

    应用案例和使用建议


    该系列电力接触件广泛应用于航空器的电力系统、工业自动化控制设备、以及各种军用设备。使用建议包括:
    - 航空器电力系统:推荐使用耐高温和高振动版本,以确保在起飞和降落过程中的稳定性。
    - 工业控制:可以选用具备防盐雾功能的型号,适用于沿海地区的严苛环境。
    - 军事设备:建议选用耐腐蚀性强的不锈钢或钛合金壳体,增强设备在战场上的耐用性。

    兼容性和支持


    - 兼容性:8D系列电力接触件可与不同规格的电缆配合使用,包括从 #4 到 #8 的不同接触类型。
    - 支持与维护:厂商提供了详细的使用说明和技术支持服务。对于复杂问题,建议联系官方技术支持团队。

    常见问题与解决方案


    1. 问:接触件插拔过程中卡住怎么办?
    - 解决方案:确保电缆尺寸正确,检查并清理接触部位,如有必要,请更换新的接触件。

    2. 问:接触件耐久性不足如何处理?
    - 解决方案:确保安装时没有过度弯曲电缆,避免因操作不当导致接触件损伤。
    3. 问:接触件接触电阻过高怎么办?
    - 解决方案:检查接触件是否有氧化或污染,清洁后重新插拔,如仍无法解决问题,可能需要更换新的接触件。

    总结和推荐


    8D系列电力接触件凭借其卓越的性能和可靠性,在各类严苛环境中表现出色,非常适合用于航空航天、工业控制和军事设备等领域的关键电力连接应用。强烈推荐在需要高可靠性的电力连接场景中使用此产品。

8D713W04AN参数

参数
针脚数 -
触头镀层 - 配接 -
类型 未定义,环形
颜色 -
端接 -
额定电流 13A
外壳材料 Aluminum
安装方式 支架安装,螺纹安装
零件状态 在售
包装方式 散装

8D713W04AN厂商介绍

Souriau-Sunbank是全球领先的互连解决方案提供商,专注于设计和制造各种类型的连接器和互连系统。公司的产品广泛应用于**、**、*事、铁路、工业、能源、医疗和通信等多个领域。

主营产品分类包括:
1. 圆形连接器:适用于各种恶劣环境,如振动、冲击、温度变化等。
2. 矩形连接器:适用于需要高密度连接的应用,如计算机、通信设备等。
3. 电源连接器:适用于需要高电流传输的应用,如电动汽车、工业设备等。
4. 高速数据连接器:适用于需要高速数据传输的应用,如通信设备、数据中心等。
5. 光纤连接器:适用于需要高速光信号传输的应用,如通信网络、医疗设备等。

Souriau-Sunbank的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 质量可靠:公司严格遵循国际质量标准,确保产品质量和性能。
3. 定制服务:公司提供定制化服务,根据客户需求设计和制造连接器。
4. 全球服务:公司在全球设有多个分支机构,提供快速响应和本地化服务。

8D713W04AN数据手册

厂牌 PDF简要描述 下载
SOURIAU-SUNBANK 圆形连接器 SOURIAU-SUNBANK 8D713W04AN 8D713W04AN数据手册

8D713W04AN封装设计

查看详情并下载
Symbol
Footprint
3D Model
