UTS7104P

产品分类: 圆形连接器
厂牌: SOURIAU-SUNBANK
产品描述: Souriau 圆形连接器插头, UTS系列, 4芯, 面板安装, 压接, IP68,IP69K
供应商型号: 1208012
供应商: 海外现货
标准整包数: 1

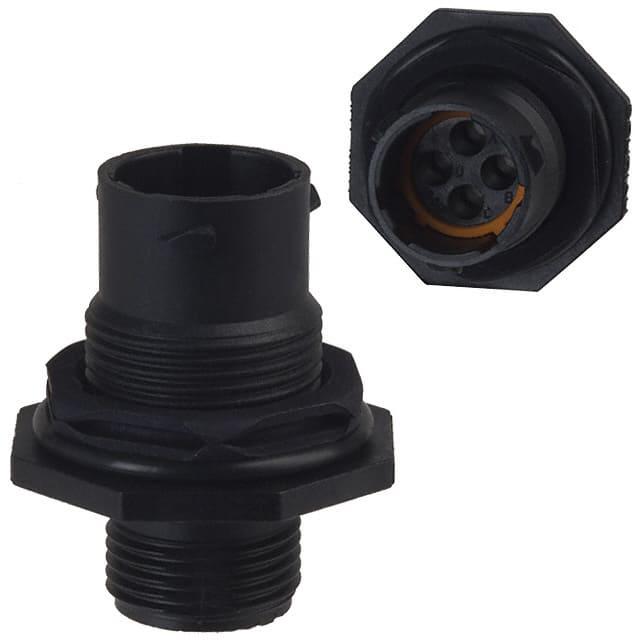

SOURIAU-SUNBANK 圆形连接器 UTS7104P

UTS7104P概述

    # UTS Hi Seal 系列电子元器件技术手册

    1. 产品简介


    UTS Hi Seal 是一款专为恶劣环境设计的高性能电子连接器系列,提供PCB(印刷电路板)安装版本。其主要特点包括:坚固耐用的设计、防水防尘等级达到IP68/IP69K、防腐蚀性能卓越、以及广泛的温度适应范围。此系列产品广泛应用于航空航天、铁路运输、工业自动化、通信设备等领域。
    主要功能:
    - 提供可靠的电连接。
    - 能够承受极端气候条件。
    - 具备良好的机械稳定性和抗振性能。
    典型应用场景包括:户外天气站监测系统、机器人控制模块、交通信号控制系统等。

    2. 技术参数


    机械特性
    - 外壳材质: 聚合物材料(UL94-V0阻燃等级)
    - 密封材料: 橡胶
    - 接触材料: 铜合金镀金,其他镀层可定制
    - 使用寿命: 250次插拔循环
    - 振动测试: 符合CEI 60512-4标准,频率范围10至2000Hz
    - 热冲击测试: 每次循环-40°C到+105°C,共5个循环
    电气特性
    - 额定电流:
    - 尺寸16:13A
    - 尺寸20:7.5A
    - 绝缘电阻: ≥5000MΩ @ 500VDC
    - 耐压测试:
    - 1500Veff(尺寸20)
    - 2300Veff(尺寸16)
    - 工作电压:
    - 600V(尺寸20)
    - 1000V(尺寸16)
    环境特性
    - 工作温度范围: -40°C 至 +105°C
    - 盐雾试验: 500小时无明显腐蚀
    - 防水等级:
    - 动态IP68(水下一周,1巴压力)
    - 动态IP69K(高压清洗符合DIN 40050)
    - 紫外线防护: 经5年自然暴露后无机械损伤及颜色显著变化

    3. 产品特点和优势


    UTS Hi Seal 连接器在以下几个方面表现出色:
    1. 高度耐用性: 使用高强度聚合物材料制造,能够抵御各种恶劣环境。
    2. 防水防尘: 达到IP68/IP69K等级,适合长期户外部署。
    3. 优异防腐蚀性能: 表面经过特殊处理,适合化学腐蚀环境。
    4. 多角度插入可能性: 支持多种安装方向,便于灵活布线设计。
    这些特点使其成为需要高可靠性连接的理想选择,尤其在工业控制和户外设施中具有显著竞争优势。

    4. 应用案例和使用建议


    应用案例
    - 机器人系统: 提供稳定的数据传输接口,确保机器人在复杂环境下的运行安全。
    - 交通信号灯控制: 防止雨水渗入导致电路短路,提升安全性。
    - 户外气象站: 在极端温湿度条件下保持信号完整性和设备寿命。
    使用建议
    - 在高温或高湿环境中,定期检查密封件状态,避免老化失效。
    - 采用预组装的PC尾端触点,减少现场焊接时间并提高装配效率。
    - 根据具体应用需求选择合适的壳体尺寸和接触布局。

    5. 兼容性和支持


    UTS Hi Seal 系列连接器支持多种行业标准,与其他常用电子组件具有良好的互操作性。此外,制造商提供全面的技术支持和售后服务,包括产品定制、现场安装指导和技术培训。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 插拔过程中损坏触点 | 确保正确对齐并施加适当力道 |
    | 接触电阻异常增大 | 清洁触点表面或更换新件 |
    | 密封效果不佳 | 检查密封圈完整性并重新安装 |

    7. 总结和推荐


    综上所述,UTS Hi Seal 系列电子元器件凭借其卓越的机械强度、防水防尘能力和广泛的适用范围,在工业、交通运输及户外设施等领域展现出了强大的竞争力。我们强烈推荐此产品作为高要求环境下电子系统的理想选择。如果您正在寻找一款可靠且耐用的连接解决方案,UTS Hi Seal 将是您的不二之选。

UTS7104P参数

参数
端接 -
额定电流 13A
外壳材料 Thermoplastic
针脚数 4pin
触头镀层 - 配接 -
类型 Bayonet Lock,Receptacle Housing
颜色 -
长*宽*高 33.9mm(长度)*27mm(高度)
安装方式 隔板安装,面板安装
零件状态 在售
包装方式 散装,袋装

UTS7104P厂商介绍

Souriau-Sunbank是全球领先的互连解决方案提供商,专注于设计和制造各种类型的连接器和互连系统。公司的产品广泛应用于**、**、*事、铁路、工业、能源、医疗和通信等多个领域。

主营产品分类包括:
1. 圆形连接器:适用于各种恶劣环境,如振动、冲击、温度变化等。
2. 矩形连接器:适用于需要高密度连接的应用,如计算机、通信设备等。
3. 电源连接器:适用于需要高电流传输的应用,如电动汽车、工业设备等。
4. 高速数据连接器:适用于需要高速数据传输的应用,如通信设备、数据中心等。
5. 光纤连接器:适用于需要高速光信号传输的应用,如通信网络、医疗设备等。

Souriau-Sunbank的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 质量可靠:公司严格遵循国际质量标准,确保产品质量和性能。
3. 定制服务:公司提供定制化服务,根据客户需求设计和制造连接器。
4. 全球服务:公司在全球设有多个分支机构,提供快速响应和本地化服务。

UTS7104P数据手册

厂牌 PDF简要描述 下载
SOURIAU-SUNBANK 圆形连接器 SOURIAU-SUNBANK UTS7104P UTS7104P数据手册

UTS7104P封装设计

查看详情并下载
Symbol
Footprint
3D Model
