UTS712E3S

产品分类: 圆形连接器
厂牌: SOURIAU-SUNBANK
产品描述: Bayonet Lock,Female Sockets,Receptacle 焊盘 3pin Polyamide (PA),Nylon 13A 金 黑色 隔板安装,面板安装 31.8mm(高度)
供应商型号: ET-2344435
供应商: 海外现货
标准整包数: 1

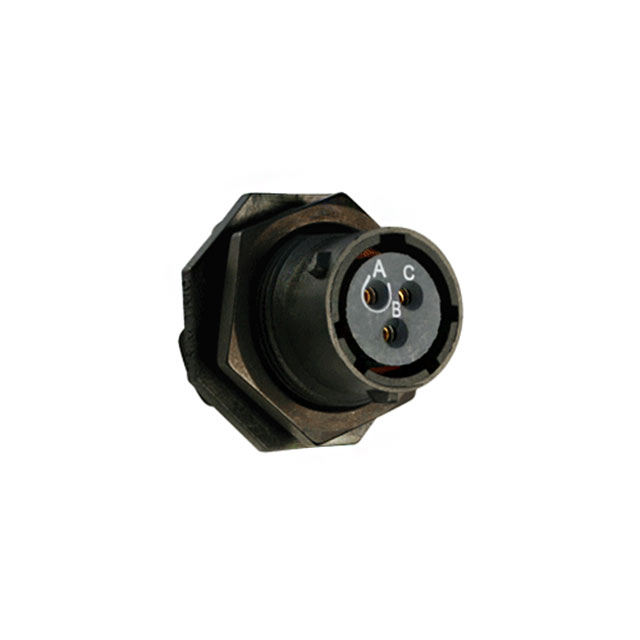

SOURIAU-SUNBANK 圆形连接器 UTS712E3S

UTS712E3S概述


    产品简介


    本文介绍了Souriau公司的高压密封JAM螺母接线端子(Jam Nut Receptacle with Solder Contacts)。这种端子主要用于连接电缆或导线,以实现可靠的电气连接。它具有多种尺寸规格,适用于不同的应用场合,如工业自动化、通信设备、航空航天等高要求的应用领域。

    技术参数


    | 参数 | 规格 |

    | 壳体尺寸 | 8、10、12、14 |
    | 材料 | 壳体:聚酰胺 UL94 V-0 |
    插针:氯丁橡胶 (CR) |
    密封垫圈:IP68/IP69K硅胶 |
    O型圈:丁腈橡胶 |
    | 接触材料 | 黄铜镀金 |
    | 操作温度 | -40°C至105°C |
    | 绝缘电阻 | ≥5000 MΩ |
    | 测试电压 | #16布局下2000 Vrms,#20布局下1500 Vrms |
    | 耐腐蚀盐雾试验 | 500小时 |
    | 寿命 | 250次插拔循环 |
    | 防水等级 | 连接状态和未连接状态下IP68,可承受1巴压力一周浸没在10米深水中;IP69K,可承受高压清洁设备的喷射 |

    产品特点和优势


    这款高压密封JAM螺母接线端子具备多个显著优势。首先,其采用了高品质的材料,如聚酰胺和黄铜镀金接触件,确保了其在恶劣环境下的耐用性和可靠性。其次,其设计的多尺寸规格和灵活的插入方式使其能够满足不同应用的需求。此外,它的高防水等级和耐腐蚀性能使其特别适合于室外、工业和海洋应用,能有效保护内部电路免受湿气和其他有害物质的侵蚀。

    应用案例和使用建议


    该产品常用于需要高可靠性和良好防护性能的场合,例如航空航天、工业自动化和电信系统。为了保证最佳性能,在安装过程中应注意按照规定的紧固扭矩拧紧螺母,防止因过紧或过松而影响连接质量。另外,安装时应确保切割面板的厚度适中,以确保接线端子与面板的良好贴合。

    兼容性和支持


    该产品兼容多种型号的螺母和不同尺寸的壳体,便于客户根据具体需求进行选择。此外,Souriau公司提供详尽的技术支持和售后服务,确保用户能够快速解决问题并得到必要的技术支持。

    常见问题与解决方案


    1. 问题:接线端子不能正常插入面板
    - 解决方法:检查面板的切割厚度是否符合要求(0.2mm),必要时调整切割厚度。

    2. 问题:接线端子安装后出现松动
    - 解决方法:确认安装时使用的紧固扭矩是否正确,并重新紧固螺母至规定值(9/16英寸螺纹,2Nm)。

    3. 问题:接线端子接触不良
    - 解决方法:检查插针是否正确插入,确保其与插座紧密接触。必要时可更换新的插针或插座。

    总结和推荐


    总体而言,Souriau的高压密封JAM螺母接线端子是一款高性能的产品,适用于各种高要求的应用环境。其坚固耐用、防水防尘、使用寿命长等特点使其在市场上具有很强的竞争力。因此,我强烈推荐这一产品给那些寻求高质量连接解决方案的工程师和技术人员。

UTS712E3S参数

参数
触头镀层 - 配接
类型 Bayonet Lock,Female Sockets,Receptacle
颜色 黑色
端接 焊盘
额定电流 13A
外壳材料 Polyamide (PA),Nylon
针脚数 3pin
长*宽*高 31.8mm(高度)
安装方式 隔板安装,面板安装
应用等级 仪表级,照明级,电信级
零件状态 在售
包装方式 散装

UTS712E3S厂商介绍

Souriau-Sunbank是全球领先的互连解决方案提供商,专注于设计和制造各种类型的连接器和互连系统。公司的产品广泛应用于**、**、*事、铁路、工业、能源、医疗和通信等多个领域。

主营产品分类包括:
1. 圆形连接器:适用于各种恶劣环境,如振动、冲击、温度变化等。
2. 矩形连接器:适用于需要高密度连接的应用,如计算机、通信设备等。
3. 电源连接器:适用于需要高电流传输的应用,如电动汽车、工业设备等。
4. 高速数据连接器:适用于需要高速数据传输的应用,如通信设备、数据中心等。
5. 光纤连接器:适用于需要高速光信号传输的应用,如通信网络、医疗设备等。

Souriau-Sunbank的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 质量可靠:公司严格遵循国际质量标准,确保产品质量和性能。
3. 定制服务:公司提供定制化服务,根据客户需求设计和制造连接器。
4. 全球服务:公司在全球设有多个分支机构,提供快速响应和本地化服务。

UTS712E3S数据手册

厂牌 PDF简要描述 下载
SOURIAU-SUNBANK 圆形连接器 SOURIAU-SUNBANK UTS712E3S UTS712E3S数据手册

UTS712E3S封装设计

查看详情并下载
Symbol
Footprint
3D Model
