UTL1JC103G1P

产品分类: 圆形连接器
厂牌: SOURIAU-SUNBANK
产品描述: Latch Lock,Receptacle Housing 4pin Polyamide (PA),Nylon 16A 黑色 导线安装,自由悬挂,通孔安装
供应商型号: 10B-3263485-4
供应商: 国内现货
标准整包数: 1
SOURIAU-SUNBANK 圆形连接器 UTL1JC103G1P

UTL1JC103G1P概述

    文章:UTL1JC103G1P 电子元器件产品技术手册解析

    产品简介

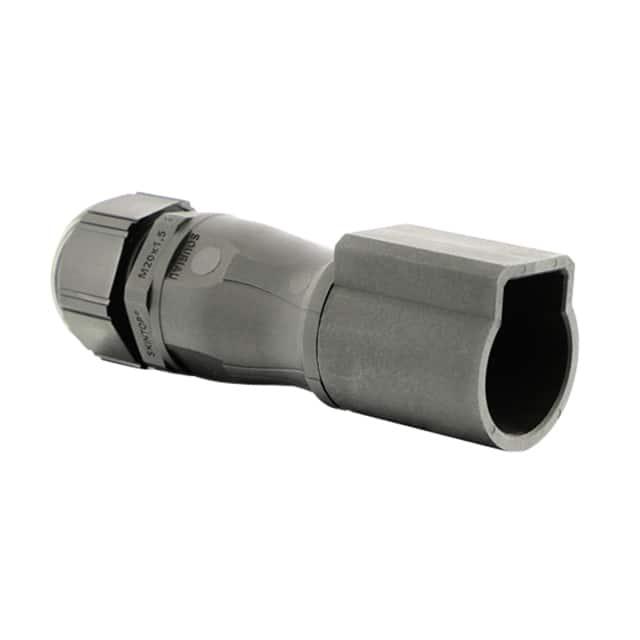

    UTL1JC103G1P是一款由Souriau公司设计的自由悬挂式带螺纹后壳连接器,适用于大小为10的连接器。这种连接器广泛应用于工业自动化、汽车电子、航空航天等领域,用于确保电路的安全可靠连接。

    技术参数


    以下是UTL1JC103G1P的主要技术规格和性能参数:
    - 温度范围:-40°C 到 105°C(IEC61984/UL1977)
    - 耐久性:500次插拔循环(IEC61984)
    - 密封性能:
    - 插接状态:IP68(1 bar压力下持续一周)(IEC60529/DIN40050)
    - 非插接状态:IP67(使用端帽)(IEC60529)
    - 开放面密封:IP67(使用RM25接触器)(IEC60529)
    - 污染等级:4(IEC61984)
    - 盐雾试验:最小1000小时
    - 阻燃等级:UL94 V0(材料等级)
    - 户外适用性:紫外线防护等级(UL746C)
    - 电气参数:
    - 触摸保护:IP2X(IEC60529)
    - 额定电流:UL1977 - 16A(AWG14线)/13A(AWG16线)
    - 额定电压:UL1977 - 600V;IEC61984 - 250VAC(Class I: 6KV;Class II: 4KV)
    - 连接器断开能力:UL1977 - 277V 13A(AWG14/16线);IEC61984 - 250VAC 13A 4KV(Class I: 6KV;Class II: 4KV)
    - 机械性能:
    - 材料:壳体黑色尼龙、密封圈丁腈橡胶(NBR)、后壳体黑色尼龙+丁腈橡胶
    - 最大绝缘导线直径:3.7mm
    - 容量:直径6.5mm/12mm

    产品特点和优势


    1. 广泛的温度适应性:可在极端温度条件下稳定运行,确保在各种环境下的可靠性。
    2. 高耐久性和密封性能:可经受高达500次插拔循环,同时具备优秀的防水防尘性能,满足苛刻的工作环境要求。
    3. 高性能电气特性:额定电流和电压较高,且具有良好的电气隔离和断开能力,确保信号传输的稳定性。
    4. 优良的机械结构:采用高强度材料,确保连接器的耐用性和可靠性,同时提供触摸保护,避免触电风险。
    5. 环保合规:符合RoHS标准,无铅化设计,符合环保要求。

    应用案例和使用建议


    UTL1JC103G1P连接器在多种工业环境中广泛应用,如汽车电子系统、工厂自动化设备和通信设备等。例如,在汽车电子系统中,它可以用于车身控制模块和传感器之间的连接,确保信号传输的稳定性和可靠性。
    使用建议:
    - 确保连接器的插拔操作规范,以避免过度磨损。
    - 在安装前检查所有配件是否完整,确保密封圈正确安装,避免水分渗入。
    - 在高温环境下使用时,确保周围环境不会影响连接器的正常工作。
    - 定期进行维护检查,以确保长期可靠运行。

    兼容性和支持


    UTL1JC103G1P连接器具有良好的兼容性,可以与其他标准尺寸的电缆和相关附件配合使用。此外,Souriau公司提供了详细的用户手册和技术支持,帮助用户快速解决问题和优化使用体验。

    常见问题与解决方案


    1. 连接器插拔困难
    - 解决方法:检查是否有灰尘或其他杂质堵塞连接器,定期清洁。
    2. 密封不良导致水进入
    - 解决方法:确认密封圈安装正确,并确保电缆插入时没有损坏密封圈。
    3. 连接器寿命较短
    - 解决方法:遵守制造商的插拔频率建议,避免频繁插拔,延长使用寿命。

    总结和推荐


    UTL1JC103G1P连接器凭借其出色的电气性能、良好的机械结构和高耐久性,适用于各种严苛的工业环境。它在温度适应性、密封性能和电气特性方面表现出色,是一款值得推荐的产品。如果您需要在严苛环境下保持可靠连接,这款连接器是您的理想选择。

UTL1JC103G1P参数

参数
针脚数 4pin
触头镀层 - 配接 -
类型 Latch Lock,Receptacle Housing
颜色 黑色
端接 -
额定电流 16A
外壳材料 Polyamide (PA),Nylon
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 袋装

UTL1JC103G1P厂商介绍

Souriau-Sunbank是全球领先的互连解决方案提供商,专注于设计和制造各种类型的连接器和互连系统。公司的产品广泛应用于**、**、*事、铁路、工业、能源、医疗和通信等多个领域。

主营产品分类包括:
1. 圆形连接器:适用于各种恶劣环境,如振动、冲击、温度变化等。
2. 矩形连接器:适用于需要高密度连接的应用,如计算机、通信设备等。
3. 电源连接器:适用于需要高电流传输的应用,如电动汽车、工业设备等。
4. 高速数据连接器:适用于需要高速数据传输的应用,如通信设备、数据中心等。
5. 光纤连接器:适用于需要高速光信号传输的应用,如通信网络、医疗设备等。

Souriau-Sunbank的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 质量可靠:公司严格遵循国际质量标准,确保产品质量和性能。
3. 定制服务:公司提供定制化服务,根据客户需求设计和制造连接器。
4. 全球服务:公司在全球设有多个分支机构,提供快速响应和本地化服务。

UTL1JC103G1P数据手册

厂牌 PDF简要描述 下载
SOURIAU-SUNBANK 圆形连接器 SOURIAU-SUNBANK UTL1JC103G1P UTL1JC103G1P数据手册

UTL1JC103G1P封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 148.6375
10+ ¥ 123.6713
25+ ¥ 120.6047
50+ ¥ 118.9341
100+ ¥ 111.6667
1000+ ¥ 102.0254
库存: 9
起订量: 2 增量: 1
交货地:
最小起订量为:1
合计: ¥ 148.63
