首页  >  产品百科  >  8STA60205PN

8STA60205PN

产品分类: 圆形连接器
厂牌: SOURIAU-SUNBANK
产品描述: Souriau 标准圆形连接器插头, 8STA系列, 5芯, 电缆安装, 压接、PC尾, IP67
供应商型号: 7601164
供应商: 欧时
标准整包数: 1

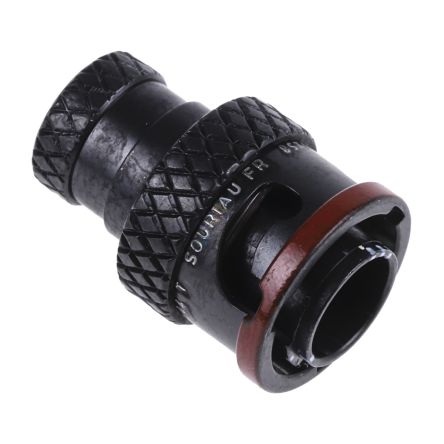

SOURIAU-SUNBANK 圆形连接器 8STA60205PN

8STA60205PN概述

    8STA/8TA系列紧凑型圆形连接器技术手册

    产品简介


    8STA/8TA系列紧凑型圆形连接器源自国际军事规范MIL-DTL-38999及Eurofighter JN 1003标准,设计用于应对恶劣环境下的高冲击和振动。其小巧轻便,具有多种型号,适用于从赛车到工业应用、无人机、严苛仪器仪表、未来士兵电子设备等多种场合。

    技术参数


    机械参数
    - 壳体材料:铝合金
    - 壳体电镀:导电黑锌(标准)
    - 绝缘材料:热塑性塑料
    - 密封件:液态硅橡胶
    - 接触材料:铜合金
    - 接触电镀:金
    - 耐久性:500次插拔
    - 冲击测试:300g,持续3ms,符合EIA-364-27
    - 振动测试:147m/s²,频率范围10至2000Hz
    - 接触保持力:35N(#26)、45N(#22D)
    电气参数
    - 测试电压:400Vrms(#26)、1000Vrms(#22D)
    - 接触电阻:<16mΩ(#26)、<14.6mΩ(#22D)
    - 绝缘电阻:>5000mΩ(400Vdc/#26)、>5000mΩ(500Vdc/#22D)
    - 电流承载能力:3A(#26)、5A(#22D)
    环境参数
    - 温度范围:-55°C至+175°C
    - 密封性能:接合处密封,防水等级达到IP67(水深1米,最少30分钟)
    - 盐雾试验:48小时

    产品特点和优势


    - 小型化设计:8STA 02是目前市场上最小的圆形连接器,尺寸和重量更小,便于安装和使用。
    - 高强度:采用铝合金材质,能够在最恶劣环境中长期使用。
    - 正向锁定机制:配有锁定颜色指示器,确保连接稳定可靠。
    - 多孔径选择:提供不同型号以满足各种需求,包括高密度型号和带集成卡口螺母的型号。
    - 环境适应性强:适合广泛的应用环境,如赛车、工业设备等。

    应用案例和使用建议


    - 赛车应用:8STA系列连接器因其小型化和高强度特点,非常适合赛车等极端环境下使用。安装时应注意保护措施,避免震动和高温环境导致连接器损坏。
    - 工业应用:在工业自动化设备中,可以考虑使用高密度型号以节省空间。建议定期检查连接器的密封性能,确保其能够承受严苛的工作环境。
    - 未来士兵装备:可为未来的士兵装备提供可靠的信号和电力传输接口。在设计中应注意连接器的方向和位置,确保易用性和可维护性。

    兼容性和支持


    - 兼容性:8STA/8TA系列连接器与其他电子元器件和设备高度兼容,可广泛应用于各种场合。
    - 技术支持:SOURIAU公司提供全面的技术支持和售后服务,可通过官网或联系邮箱获取更多技术支持信息。

    常见问题与解决方案


    - Q1:连接器在高温环境下使用时会出现松动现象怎么办?
    - A1:可以通过增加接触保持力,选择耐高温密封件,定期检查并重新紧固连接器来解决问题。
    - Q2:连接器接触不良导致信号中断怎么办?
    - A2:检查连接器接触点是否清洁,确保无氧化或杂质。使用专用工具清洁接触面,并检查连接器型号是否匹配。

    总结和推荐


    综上所述,8STA/8TA系列紧凑型圆形连接器凭借其小巧轻便、高强度和高可靠性,在恶劣环境下表现出色,特别是在需要紧凑设计和高度可靠性的应用中。SOURIAU公司在产品设计、制造和质量控制方面的专业能力保证了产品的稳定性和耐用性。对于需要高性能连接器的用户,我们强烈推荐使用8STA/8TA系列产品。

8STA60205PN参数

参数
端接 焊盘
额定电流 3A
外壳材料 Aluminum Alloy
针脚数 -
触头镀层 - 配接 -
类型 Circular MIL Spec Connector,Plugs
颜色 -
长*宽*高 17.5mm(长度)
安装方式 导线安装
应用等级 军用级

8STA60205PN厂商介绍

Souriau-Sunbank是全球领先的互连解决方案提供商,专注于设计和制造各种类型的连接器和互连系统。公司的产品广泛应用于**、**、*事、铁路、工业、能源、医疗和通信等多个领域。

主营产品分类包括:
1. 圆形连接器:适用于各种恶劣环境,如振动、冲击、温度变化等。
2. 矩形连接器:适用于需要高密度连接的应用,如计算机、通信设备等。
3. 电源连接器:适用于需要高电流传输的应用,如电动汽车、工业设备等。
4. 高速数据连接器:适用于需要高速数据传输的应用,如通信设备、数据中心等。
5. 光纤连接器:适用于需要高速光信号传输的应用,如通信网络、医疗设备等。

Souriau-Sunbank的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 质量可靠:公司严格遵循国际质量标准,确保产品质量和性能。
3. 定制服务:公司提供定制化服务,根据客户需求设计和制造连接器。
4. 全球服务:公司在全球设有多个分支机构,提供快速响应和本地化服务。

8STA60205PN数据手册

厂牌 PDF简要描述 下载
SOURIAU-SUNBANK 圆形连接器 SOURIAU-SUNBANK 8STA60205PN 8STA60205PN数据手册

8STA60205PN封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 69.2722 ¥ 585.3502
5+ $ 67.1959 ¥ 567.8055
25+ $ 65.1158 ¥ 550.2283
50+ $ 63.7312 ¥ 538.5282
100+ $ 62.3452 ¥ 526.8173
库存: 31
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 585.35
