JMXFH1G05MSUDSU

产品分类: 圆形连接器
厂牌: SOURIAU-SUNBANK
产品描述: Souriau 圆形连接器插头, JMX系列, 5芯, 电缆安装, 焊接, IP50, IP68
供应商型号: 649-JMXFH1G05MSUDSU
供应商: Mouser
标准整包数: 1

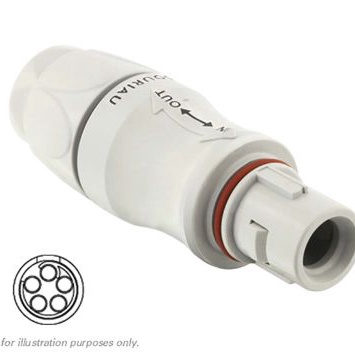

SOURIAU-SUNBANK 圆形连接器 JMXFH1G05MSUDSU

JMXFH1G05MSUDSU概述


    产品简介


    Souriau 的 JMX 系列插头是一种标准版本尺寸为1的产品,适用于广泛的工业和通信领域。它采用坚固耐用的设计,具备高可靠性、防护等级高和适应多种环境条件的特点。这款插头主要用于连接电线和电缆,确保电路安全稳定地传输信号和电力。主要应用领域包括航空航天、汽车、工业自动化和通信系统等。

    技术参数


    - 额定电流: 根据绝缘子图纸所示
    - 绝缘电阻: >500MΩ (ANSI-EIA-364-D 方法 21)
    - 连接测试电压: 见绝缘子图纸
    - 工作电压: 见绝缘子图纸
    - 电缆直径: 3.5mm 至 7.5mm
    - 最大线径: 见绝缘子图纸
    - 环境耐久性: 2000次插拔循环 (IEC 60512-5 测试 9a)
    - 冲击测试: 高度 750mm (IEC 60512 测试 7b)
    - 防护等级:
    - 插接状态: IP68 (IEC 60529, 1巴,持续1周)
    - 非插接状态: IP50 (IEC 60529)
    - 操作温度: -40°C 到 +125°C
    - 生物相容性: 所有壳体零件符合 USP Class VI / ISO 10993 标准

    产品特点和优势


    Souriau JMX系列插头具有以下显著特点和优势:
    - 高性能绝缘:额定绝缘电阻>500MΩ,确保电气稳定性。
    - 高可靠性连接:通过2000次插拔循环测试,适合频繁插拔的应用环境。
    - 优良防护:防护等级达到IP68,可以在极端环境下稳定工作。
    - 多样的接口选项:提供不同数量的触点,以满足不同应用场景的需求。
    - 材质优异:采用PEIULTEM材料制造,确保长期使用后的耐久性和稳定性。

    应用案例和使用建议


    Souriau JMX系列插头广泛应用于航空航天、工业自动化、汽车、通信系统等领域。例如,在航空航天工业中,这些插头用于连接飞机上的关键系统和设备;在汽车领域,它们可以用于引擎管理系统,确保可靠的数据和电力传输。
    使用建议:
    - 在安装前仔细阅读并遵循制造商的技术规范,确保正确选择和使用插头。
    - 在恶劣环境中使用时,要特别注意插头的防护等级,确保不被灰尘或水影响性能。
    - 定期检查和维护,以保持最佳的工作状态。

    兼容性和支持


    Souriau JMX系列插头支持多种电缆直径和触点数量的选择,易于与其他品牌和类型的设备兼容。制造商提供了详细的文档和支持服务,包括安装指南和技术支持,以确保客户能够顺利部署和使用这些产品。

    常见问题与解决方案


    - Q: 如何正确安装JMX系列插头?
    - A: 按照制造商提供的安装指南进行操作。确保所有部件都已正确装配,并按照所需的电气和机械要求完成组装。

    - Q: 为什么我的插头不能在低温下正常工作?
    - A: 检查电缆的耐温范围,确保其在规定的工作温度范围内。此外,如果发现插头内部有凝结水,需要排除水汽,以避免因水结冰导致插头失效。

    - Q: 如何清洁和维护插头?
    - A: 使用无尘布轻轻擦拭外部表面,必要时可使用压缩空气清除灰尘。避免使用溶剂,因为某些化学物质可能损坏塑料或金属部分。

    总结和推荐


    Souriau JMX系列插头是一款设计精良、性能稳定的电子元件。其出色的电气特性和环境耐受性使其成为多个领域的理想选择。对于需要高度可靠性和安全性的应用场合,如航空航天和工业自动化,强烈推荐使用这款产品。无论是对于新项目的开发还是现有系统的升级,JMX系列插头都能提供卓越的性能和保障。

JMXFH1G05MSUDSU参数

参数
颜色 浅灰色
端接 焊盘
额定电流 7A
外壳材料 Polyetherimide (PEI)
针脚数 5pin
触头镀层 - 配接
类型 Male Pins,Plug,Push-Pull
安装方式 导线安装,自由悬挂,通孔安装
应用等级 仪表级,医疗级,工业级
零件状态 在售
包装方式 散装

JMXFH1G05MSUDSU厂商介绍

Souriau-Sunbank是全球领先的互连解决方案提供商,专注于设计和制造各种类型的连接器和互连系统。公司的产品广泛应用于**、**、*事、铁路、工业、能源、医疗和通信等多个领域。

主营产品分类包括:
1. 圆形连接器:适用于各种恶劣环境,如振动、冲击、温度变化等。
2. 矩形连接器:适用于需要高密度连接的应用,如计算机、通信设备等。
3. 电源连接器:适用于需要高电流传输的应用,如电动汽车、工业设备等。
4. 高速数据连接器:适用于需要高速数据传输的应用,如通信设备、数据中心等。
5. 光纤连接器:适用于需要高速光信号传输的应用,如通信网络、医疗设备等。

Souriau-Sunbank的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 质量可靠:公司严格遵循国际质量标准,确保产品质量和性能。
3. 定制服务:公司提供定制化服务,根据客户需求设计和制造连接器。
4. 全球服务:公司在全球设有多个分支机构,提供快速响应和本地化服务。

JMXFH1G05MSUDSU数据手册

厂牌 PDF简要描述 下载
SOURIAU-SUNBANK 圆形连接器 SOURIAU-SUNBANK JMXFH1G05MSUDSU JMXFH1G05MSUDSU数据手册

JMXFH1G05MSUDSU封装设计

查看详情并下载
Symbol
Footprint
3D Model
