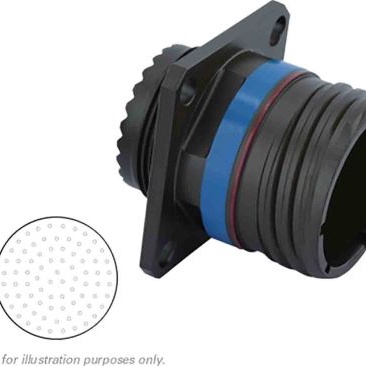

8D021Z35PN

产品分类: 圆形连接器
厂牌: SOURIAU-SUNBANK
产品描述: Souriau 79芯航空插座 航空连接器 8D系列, 面板安装, 5A, 外壳尺寸21
供应商型号: 7641513
供应商: 海外现货
标准整包数: 1
SOURIAU-SUNBANK 圆形连接器 8D021Z35PN

8D021Z35PN概述

    8D Series Power Contacts:坚固耐用的高电流解决方案

    产品简介


    8D系列功率接触器是专为严苛环境下供电设计的产品,适用于对可靠性、耐久性和高效性要求极高的应用场合。它具有多种不同的连接器壳体材料(铝、复合材料、不锈钢、钛及青铜)可供选择,且提供各种定制选项以适应特定需求。无论是航空航天、军事装备还是工业自动化系统,8D系列都能满足各种严酷环境下的供电需求。

    技术参数


    - 机械特性
    - 壳体材料:铝合金、复合材料、青铜、不锈钢、钛
    - 表面处理:橄榄绿镉、镍、无镀层、钝化
    - 密封圈和密封件:硅橡胶
    - 绝缘体:热固性材料
    - 接触体:铜合金
    - 接触强度:#4=200N,#8=111N
    - 耐冲击性:300g持续3毫秒
    - 寿命:500次插拔操作
    - 耐振动:符合MIL DTL 38999标准
    - 电气特性
    - 绝缘耐压:测试电压等级(Vrms)
    - 绝缘电阻:在500 Vdc下≥5000 MΩ
    - 最大电流额定值:#4=80A,#8=45A
    - 接触电阻:#4≤2mΩ,#8≤3mΩ
    - 屏蔽:符合MIL DTL 38999标准
    - 壳体连续性:W=2.5mΩ,F=1mΩ,J,M=3mΩ,JVS=5mΩ
    - 环境适应性
    - 温度范围:-65°C至+175°C或-65°C至+200°C
    - 防潮:符合MIL DTL 38999标准
    - 盐雾试验:橄榄绿镉、无镀层钛、镍、钝化≥500小时;镍、钝化≥48小时;青铜≥2000小时
    - 阻燃性能:符合EN 2591-C 17方法A标准
    - 抗流体侵蚀:符合MIL DTL 38999标准

    产品特点和优势


    8D系列功率接触器的核心优势在于其出色的电气性能、优越的机械特性和卓越的环境适应能力。其设计旨在承受极端条件,包括高冲击、振动和温度波动,同时保持稳定的电气连接。产品还具备高达80A和45A的最大电流承载能力,为用户提供更高的可靠性和更强的电力传输能力。此外,其独特的模块化布局和易于维护的设计进一步提升了用户体验。

    应用案例和使用建议


    8D系列功率接触器广泛应用于航空、军事和工业自动化等领域。例如,在航空器内部,该接触器可以作为关键电源系统的连接部件,确保在极端条件下正常运行。对于需要长时间暴露于恶劣环境中的设备,8D系列接触器能有效抵抗腐蚀、磨损和其他损害。在使用时,用户应注意保持正确的安装方式以避免过早损坏,同时定期检查以确保连接状态良好。

    兼容性和支持


    8D系列接触器支持多种类型的连接器壳体材料,并且可选配用于特殊用途的防护版本。如果客户需要更高的防护等级或特殊的安装方式,我们提供咨询服务来定制解决方案。此外,我们的技术支持团队随时准备解答任何关于安装、配置和故障排除方面的问题,帮助用户实现最佳性能。

    常见问题与解决方案


    - 问题:接触器出现异常温升怎么办?
    - 解决方案:首先检查是否有正确安装并紧固所有连接部位。其次,确认周围环境没有阻碍散热的因素存在。如果问题依然存在,请联系技术支持获取更多指导。
    - 问题:如何确保接触器在高温环境中正常工作?
    - 解决方案:选择合适的工作温度范围内的接触器型号,并按照制造商的指南进行安装和维护。此外,可以通过适当的冷却措施降低周围温度。
    - 问题:如何清洁和维护接触器?
    - 解决方案:定期使用柔软的布料轻轻擦拭表面灰尘。切勿使用磨蚀性强的化学品。若需要深入清洁内部组件,请咨询专业技术人员。

    总结和推荐


    综上所述,8D系列功率接触器凭借其卓越的电气性能、耐久性和适用范围成为严苛环境下理想的供电解决方案。其灵活多样的配置选项使其能够轻松应对各类复杂的应用场景。强烈推荐在航空航天、国防工程以及其他要求极高稳定性的工业项目中采用这款产品。

8D021Z35PN参数

参数
针脚数 79pin
触头镀层 - 配接
类型 Male Pins,Receptacle,Threaded
颜色 黑色
端接 -
额定电流 5A
外壳材料 Aluminum
长*宽*高 31.61mm(长度)*39.7mm(高度)
安装方式 法兰安装,面板安装
应用等级 军用级
零件状态 在售
包装方式 散装

8D021Z35PN厂商介绍

Souriau-Sunbank是全球领先的互连解决方案提供商,专注于设计和制造各种类型的连接器和互连系统。公司的产品广泛应用于**、**、*事、铁路、工业、能源、医疗和通信等多个领域。

主营产品分类包括:
1. 圆形连接器:适用于各种恶劣环境,如振动、冲击、温度变化等。
2. 矩形连接器:适用于需要高密度连接的应用,如计算机、通信设备等。
3. 电源连接器:适用于需要高电流传输的应用,如电动汽车、工业设备等。
4. 高速数据连接器:适用于需要高速数据传输的应用,如通信设备、数据中心等。
5. 光纤连接器:适用于需要高速光信号传输的应用,如通信网络、医疗设备等。

Souriau-Sunbank的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 质量可靠:公司严格遵循国际质量标准,确保产品质量和性能。
3. 定制服务:公司提供定制化服务,根据客户需求设计和制造连接器。
4. 全球服务:公司在全球设有多个分支机构,提供快速响应和本地化服务。

8D021Z35PN数据手册

厂牌 PDF简要描述 下载
SOURIAU-SUNBANK 圆形连接器 SOURIAU-SUNBANK 8D021Z35PN 8D021Z35PN数据手册

8D021Z35PN封装设计

查看详情并下载
Symbol
Footprint
3D Model
