JMXFH1G10MSUDSU

产品分类: 圆形连接器
厂牌: SOURIAU-SUNBANK
产品描述: Souriau 圆形连接器插头, JMX系列, 10芯, 电缆安装, 焊接, IP50, IP68
供应商型号: SOU2245-ND
供应商: Digi-Key
标准整包数: 1

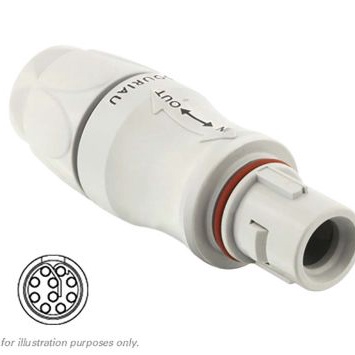

SOURIAU-SUNBANK 圆形连接器 JMXFH1G10MSUDSU

JMXFH1G10MSUDSU概述

    Souriau JMX系列连接器技术手册解析



    一、产品简介



    Souriau公司的JMX系列插头(标准版本,尺寸1,配备电缆夹)是一种专为严苛环境下使用的高性能连接器。它们广泛应用于航空、军事、工业控制及医疗设备等领域,以确保安全可靠的电力传输和信号传输。


    二、技术参数



    - 电气特性:绝缘电阻 >500MΩ(按照ANSI-EIA-364-D方法21)
    - 最大电流额定值:具体数值参考绝缘体图纸
    - 测试电压:具体数值参考绝缘体图纸
    - 工作电压:具体数值参考绝缘体图纸
    - 线缆直径范围:3.5mm至7.5mm
    - 工作温度范围:-40°C 至 +125°C
    - 耐用性:2000次插拔循环(符合IEC 60512-5测试9a标准)
    - 耐冲击性:跌落高度750毫米(符合IEC 60512测试7b标准)
    - 防护等级:接合状态下IP68(符合IEC 60529标准,在1巴压力下持续一周),未接合状态下IP50
    - 防潮与防腐蚀:符合RoHS和REACH标准
    - 生物相容性:所有PEI_ULTEM材料零件符合USP Class VI/ISO 10993标准


    三、产品特点和优势



    Souriau JMX系列连接器凭借其高性能设计在同类产品中脱颖而出。其关键优势包括:
    - 高可靠性:经过严格的机械与电气测试,确保长期稳定运行。
    - 广泛应用:适用于广泛的工业和军事领域,具有出色的环境适应能力。
    - 灵活配置:提供多种接触布局和终止方式,满足不同应用需求。
    - 坚固耐用:具备极高的插拔寿命,适合于频繁使用的场景。
    - 环境友好:符合RoHS和REACH标准,对环境无害。


    四、应用案例和使用建议



    应用案例

    Souriau JMX系列连接器已成功应用于军用飞机雷达系统、地面车辆控制系统、高压电力传输设备及医疗器械等严苛环境中。这些连接器可靠地支持关键任务操作,确保系统性能稳定。

    使用建议

    对于需要高可靠性的应用场合,建议选用JMX系列插头并确保正确安装,特别是针对特定线径和环境条件的优化。定期检查和维护可以延长其使用寿命。此外,针对不同类型的线缆选择合适的绝缘套件以增强密封效果。


    五、兼容性和支持



    - 兼容性:该系列产品与同系列的其他配件兼容,如插头壳体和相关配件,有助于构建完整的连接系统。
    - 支持与维护:Souriau公司为用户提供详尽的技术文档和支持服务,包括安装指南、故障排除手册等。


    六、常见问题与解决方案



    | 问题 | 解决方案 |
    | --- | --- |
    | 连接松动 | 确认电缆夹已正确安装,必要时更换损坏部件 |
    | 绝缘电阻降低 | 检查接触面清洁度,清理氧化物或腐蚀 |
    | 插拔困难 | 润滑接点,确认接触良好 |


    七、总结和推荐



    Souriau JMX系列连接器凭借其卓越的性能和可靠性,成为各种高要求应用的理想选择。无论是航空、国防还是医疗行业,其提供的强大性能和多功能性使其成为众多工程师和采购人员的首选。鉴于其优良的设计和广泛的适用性,我们强烈推荐使用Souriau JMX系列连接器,以确保您的系统运行顺畅、安全可靠。

JMXFH1G10MSUDSU参数

参数
端接 焊盘
额定电流 2.5A
外壳材料 Polyetherimide (PEI)
针脚数 10pin
触头镀层 - 配接
类型 Male Pins,Plug,Push-Pull
颜色 浅灰色
安装方式 导线安装,自由悬挂,通孔安装
应用等级 仪表级,医疗级,工业级
零件状态 在售
包装方式 散装

JMXFH1G10MSUDSU厂商介绍

Souriau-Sunbank是全球领先的互连解决方案提供商,专注于设计和制造各种类型的连接器和互连系统。公司的产品广泛应用于**、**、*事、铁路、工业、能源、医疗和通信等多个领域。

主营产品分类包括:
1. 圆形连接器:适用于各种恶劣环境,如振动、冲击、温度变化等。
2. 矩形连接器:适用于需要高密度连接的应用,如计算机、通信设备等。
3. 电源连接器:适用于需要高电流传输的应用,如电动汽车、工业设备等。
4. 高速数据连接器:适用于需要高速数据传输的应用,如通信设备、数据中心等。
5. 光纤连接器:适用于需要高速光信号传输的应用,如通信网络、医疗设备等。

Souriau-Sunbank的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 质量可靠:公司严格遵循国际质量标准,确保产品质量和性能。
3. 定制服务:公司提供定制化服务,根据客户需求设计和制造连接器。
4. 全球服务:公司在全球设有多个分支机构,提供快速响应和本地化服务。

JMXFH1G10MSUDSU数据手册

厂牌 PDF简要描述 下载
SOURIAU-SUNBANK 圆形连接器 SOURIAU-SUNBANK JMXFH1G10MSUDSU JMXFH1G10MSUDSU数据手册

JMXFH1G10MSUDSU封装设计

查看详情并下载
Symbol
Footprint
3D Model
