JMXFH1G05MCUDSU

产品分类: 圆形连接器
厂牌: SOURIAU-SUNBANK

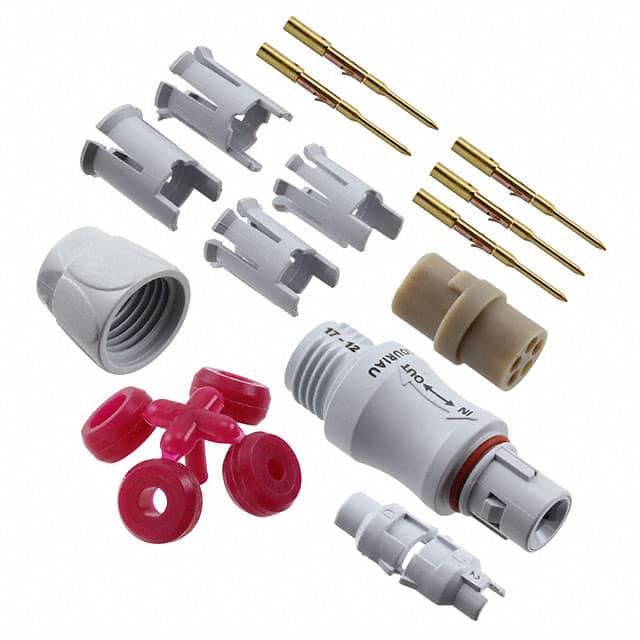

产品描述: Souriau 圆形连接器插头, JMX系列, 5芯, 电缆安装, 压接, IP50, IP68
供应商型号: SOU2250-ND
供应商: Digi-Key
标准整包数: 1
SOURIAU-SUNBANK 圆形连接器 JMXFH1G05MCUDSU

JMXFH1G05MCUDSU概述

    Souriau JMX 系列电子连接器技术手册解读

    1. 产品简介


    产品类型:Souriau 的 JMX 系列是一款高性能插拔式圆形连接器,专为恶劣环境下的工业应用设计。其广泛应用于航空、军事、能源、铁路和自动化等领域。
    主要功能:
    - 提供可靠的电气连接,支持多种电缆尺寸和接触点布局。
    - 拥有优异的机械性能,可承受高振动和冲击。
    - 符合严格的防护等级(IP68),适应潮湿和高压环境。
    应用领域:
    - 航空航天及国防设备。
    - 工业控制和自动化系统。
    - 医疗设备。
    - 铁路交通系统。
    - 能源领域(如风力发电)。

    2. 技术参数


    | 参数类别 | 具体参数 |

    | 物理特性 | - 插针数量:2 到 8 个;
    - 外壳材质:PEIULTEM;
    - 工作温度范围:-40°C 至 +125°C |
    | 电气特性 | - 最大绝缘电阻:>500MΩ;
    - 最大工作电压:见绝缘体图示;
    - 最大电流容量:10A 至 15A |
    | 环境适应性 | - 耐久性:2000 次插拔循环;
    - 防护等级:IP68(防水和防尘);
    - 抗冲击性能:750mm 落体测试 |
    | 兼容性 | - 支持线缆直径:3.5mm 至 7.5mm;
    - 接触孔径:0.7mm 至 1.4mm;
    - 键位编码支持多种定制 |

    3. 产品特点和优势


    - 高度可靠:具备军工级别的抗冲击、抗震能力,确保在极端条件下的稳定运行。
    - 灵活配置:提供多达 8 种插针布局选择,可根据需求定制。
    - 卓越防护:IP68 防护等级保证连接器在恶劣环境中不受损害。
    - 高效组装:采用便捷的后部密封设计,便于快速安装。
    - 环保认证:RoHS 和 REACH 合规,符合绿色环保要求。

    4. 应用案例和使用建议


    应用场景:
    - 航空航天:用于机载设备间的信号传输。
    - 工业自动化:机器人手臂与控制系统之间的连接。
    - 风力发电:风电机组内部模块间的电力及信号连接。
    使用建议:
    - 在高湿度环境下,需定期检查密封圈是否完好。
    - 长时间运行时,建议监控连接器温度变化以避免过热。
    - 定期清理连接器接口,确保良好接触状态。

    5. 兼容性和支持


    - 兼容性:Souriau JMX 系列与同类品牌的产品具有良好的互换性,方便用户进行替换升级。
    - 技术支持:Souriau 提供详尽的技术文档和支持服务,包括在线产品选型工具和定制化方案。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接松动 | 紧固螺母并重新插拔连接器 |
    | 绝缘性能下降 | 更换老化或受损的绝缘部件 |
    | 插拔困难 | 清理接口污垢并涂抹润滑剂 |
    | 密封失效导致漏水 | 检查密封圈完整性并更换 |

    7. 总结和推荐


    Souriau JMX 系列连接器以其高可靠性、优异性能和多样化配置,在工业级连接器市场上表现出色。对于需要在恶劣条件下工作的设备来说,这款连接器是理想的选择。推荐在关键任务应用中使用此系列连接器,尤其是涉及复杂系统或高强度工况的场景。
    综上所述,Souriau JMX 系列连接器是一款值得信赖的产品,能够满足绝大多数工业环境下的连接需求。如果您正在寻找耐用且高效的连接解决方案,它将是您的最佳选择之一。

JMXFH1G05MCUDSU参数

参数
端接 -
额定电流 7A
外壳材料 Polyetherimide (PEI)
针脚数 5pin
触头镀层 - 配接
类型 Male Pins,Plug,Push-Pull
颜色 浅灰色
安装方式 导线安装,自由悬挂,通孔安装
应用等级 仪表级,医疗级,工业级
零件状态 在售
包装方式 散装

JMXFH1G05MCUDSU厂商介绍

Souriau-Sunbank是全球领先的互连解决方案提供商,专注于设计和制造各种类型的连接器和互连系统。公司的产品广泛应用于**、**、*事、铁路、工业、能源、医疗和通信等多个领域。

主营产品分类包括:
1. 圆形连接器:适用于各种恶劣环境,如振动、冲击、温度变化等。
2. 矩形连接器:适用于需要高密度连接的应用,如计算机、通信设备等。
3. 电源连接器:适用于需要高电流传输的应用,如电动汽车、工业设备等。
4. 高速数据连接器:适用于需要高速数据传输的应用,如通信设备、数据中心等。
5. 光纤连接器:适用于需要高速光信号传输的应用,如通信网络、医疗设备等。

Souriau-Sunbank的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 质量可靠:公司严格遵循国际质量标准,确保产品质量和性能。
3. 定制服务:公司提供定制化服务,根据客户需求设计和制造连接器。
4. 全球服务:公司在全球设有多个分支机构,提供快速响应和本地化服务。

JMXFH1G05MCUDSU数据手册

厂牌 PDF简要描述 下载
SOURIAU-SUNBANK 圆形连接器 SOURIAU-SUNBANK JMXFH1G05MCUDSU JMXFH1G05MCUDSU数据手册

JMXFH1G05MCUDSU封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 48.464 ¥ 405.5831
10+ $ 39.5034 ¥ 330.5937
库存: 11
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 405.58
