首页  >  产品百科  >  8D0-15W97PN

8D0-15W97PN

产品分类: 圆形连接器
厂牌: SOURIAU-SUNBANK
产品描述: Male Pins,Receptacle,Threaded 12pin Aluminum 7.5A,13A 金 橄榄绿,褐色 法兰安装,面板安装 31.5mm(长度)*31mm(高度)
供应商型号: AEL-8D0-15W97PN
供应商: 海外现货
标准整包数: 1

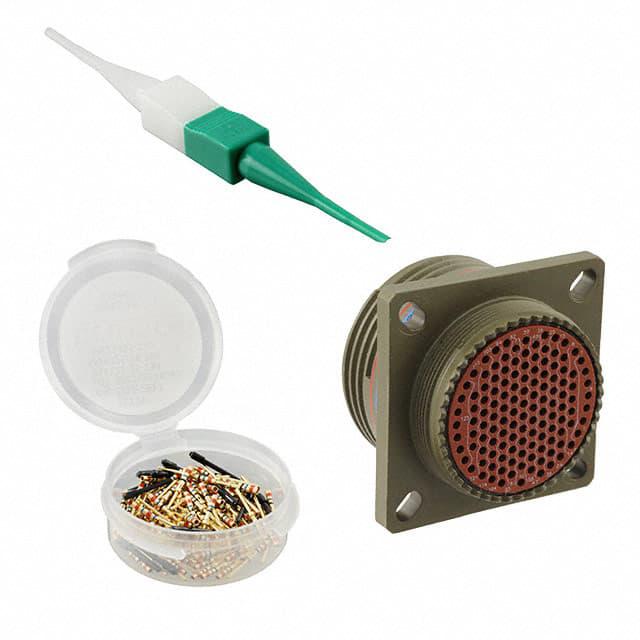

SOURIAU-SUNBANK 圆形连接器 8D0-15W97PN

8D0-15W97PN概述

    8D Series Power Contacts 技术手册概述

    1. 产品简介


    8D系列电源接触器专为严苛环境设计,适用于各种高电流、高振动和高温的应用场景。这种接触器具有广泛的壳体材料和镀层选择,包括复合材料、不锈钢和钛合金等。除了标准型号外,还提供密封版本以适应更恶劣的环境。该产品广泛应用于航空航天、工业自动化和电力系统等领域。

    2. 技术参数


    - 机械特性
    - 壳体材料:铝合金、复合材料、黄铜、不锈钢、钛合金
    - 镀层:橄榄绿镉镀层、镍镀层、无镀层(仅限复合材料、钛合金和黄铜)、钝化处理
    - 橡胶圈和密封件:硅酮弹性体
    - 绝缘材料:热固性塑料
    - 接触体:铜合金
    - 接触保持力:#4接触保持力≥200N,#8接触保持力≥111N
    - 冲击测试:300g持续3毫秒
    - 寿命:500次插拔操作
    - 振动:符合MIL DTL 38999标准
    - 电气特性
    - 绝缘电阻:5000 MΩ(500 Vdc)
    - 最大电流容量:#4接触器80A,#8接触器45A
    - 接触电阻:#4接触器≤2mΩ,#8接触器≤3mΩ
    - 屏蔽:符合MIL DTL 38999标准
    - 外壳连续性:W≤2.5mΩ,F≤1mΩ,J、M≤3mΩ,JVS≤5mΩ
    - 环境特性
    - 温度范围:W、J、X、JVS:-65°C至+175°C;F、M、K、S、TT、TF:-65°C至+200°C
    - 密封:符合MIL DTL 38999标准
    - 潮湿耐受性:符合MIL DTL 38999标准
    - 盐雾测试:W、TT、TF、K、JVS:500小时;F、S:48小时;J、M、X:2000小时
    - 阻燃性:符合EN 2591-C17方法A标准
    - 抗液体侵蚀:符合MIL DTL 38999标准

    3. 产品特点和优势


    8D系列电源接触器的主要优势在于其极高的电流承载能力和耐久性。它们能够在极端环境中正常运行,包括高温、高压冲击和剧烈振动。此外,产品提供了多种壳体材料和镀层选项,可以满足不同应用的需求。密封版本的接触器则特别适用于需要额外保护的应用场合。

    4. 应用案例和使用建议


    这些接触器在航空航天、工业自动化和电力系统等领域有着广泛的应用。例如,在飞机发动机舱内,8D系列接触器能够承受高振动和温度变化,确保系统的可靠运行。对于工业自动化应用,8D系列接触器能够连接大型电机和其他高功率设备,确保高效传输电能。
    使用建议:
    - 在安装过程中确保连接紧密,避免松动。
    - 定期检查和维护接触器,特别是密封版本的接触器,确保其长期稳定运行。
    - 在高温环境下,考虑使用具有良好热稳定性的材料。

    5. 兼容性和支持


    8D系列接触器可与其他标准电缆和配件配合使用,但某些特定布局可能需要额外的部件。厂商提供全面的技术支持,包括定制服务、安装指导和售后维护。如果需要更多的定制选项,可以直接联系SOURIAU公司。

    6. 常见问题与解决方案


    - 问题:接触器出现接触不良
    - 解决方案:检查连接是否紧固,确保没有灰尘和腐蚀影响接触。

    - 问题:接触器无法承受预期的电流
    - 解决方案:确认所选接触器的电流容量是否足够,必要时更换更大容量的接触器。

    7. 总结和推荐


    8D系列电源接触器是一款高性能、高可靠性的产品,特别适合在严苛环境中使用。它的设计考虑到了高电流传输和抗振动需求,同时具备多种材料和镀层选项,非常适合航空航天、工业自动化和电力系统等领域的应用。鉴于其优异的性能和可靠性,我们强烈推荐这一产品。

8D0-15W97PN参数

参数
端接 -
额定电流 7.5A,13A
外壳材料 Aluminum
针脚数 12pin
触头镀层 - 配接
类型 Male Pins,Receptacle,Threaded
颜色 橄榄绿,褐色
长*宽*高 31.5mm(长度)*31mm(高度)
安装方式 法兰安装,面板安装
应用等级 军用级
零件状态 在售
包装方式 散装,袋装

8D0-15W97PN厂商介绍

Souriau-Sunbank是全球领先的互连解决方案提供商,专注于设计和制造各种类型的连接器和互连系统。公司的产品广泛应用于**、**、*事、铁路、工业、能源、医疗和通信等多个领域。

主营产品分类包括:
1. 圆形连接器:适用于各种恶劣环境,如振动、冲击、温度变化等。
2. 矩形连接器:适用于需要高密度连接的应用,如计算机、通信设备等。
3. 电源连接器:适用于需要高电流传输的应用,如电动汽车、工业设备等。
4. 高速数据连接器:适用于需要高速数据传输的应用,如通信设备、数据中心等。
5. 光纤连接器:适用于需要高速光信号传输的应用,如通信网络、医疗设备等。

Souriau-Sunbank的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 质量可靠:公司严格遵循国际质量标准,确保产品质量和性能。
3. 定制服务:公司提供定制化服务,根据客户需求设计和制造连接器。
4. 全球服务:公司在全球设有多个分支机构,提供快速响应和本地化服务。

8D0-15W97PN数据手册

厂牌 PDF简要描述 下载
SOURIAU-SUNBANK 圆形连接器 SOURIAU-SUNBANK 8D0-15W97PN 8D0-15W97PN数据手册

8D0-15W97PN封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 48.3769 ¥ 409.7523
25+ $ 43.2601 ¥ 366.4132
50+ $ 42.5946 ¥ 360.7763
100+ $ 40.1254 ¥ 339.8618
250+ $ 39.5521 ¥ 335.0065
500+ $ 37.9267 ¥ 321.2393
1000+ $ 36.9154 ¥ 312.6731
库存: 41
起订量: 11 增量: 1
交货地:
最小起订量为:10
合计: ¥ 4097.52
