UTGX7147PSCR

产品分类: 圆形连接器
厂牌: SOURIAU-SUNBANK
产品描述: Souriau 标准圆形连接器, UTGX系列, 7芯, 锁紧螺母, 螺钉拧紧
供应商型号: UTGX7147PSCR
供应商: 国内现货
标准整包数: 1

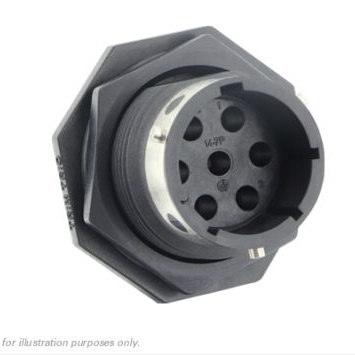

SOURIAU-SUNBANK 圆形连接器 UTGX7147PSCR

UTGX7147PSCR概述

    电子元器件产品技术手册

    产品简介


    本手册介绍的是由Souriau设计并生产的UTGX系列电连接器。这种连接器主要用于严苛环境下的通信和电力传输。它们特别适用于需要高防水和抗腐蚀特性的场合,如工业自动化、汽车、军事和航空航天等领域。

    技术参数


    以下是UTGX系列电连接器的技术参数:
    | 参数名称 | 具体数值 |

    | 电缆截面接受范围 | 0.5 mm²到2.5 mm² |
    | 线束剥线长度 | 5.8 mm |
    | 外壳尺寸 | 12号和14号 |
    | 螺纹公制等级 | UNC 7/8-20和UNC 1"-20 |
    | 质量 | 24.5克(12号),38.3克(14号) |
    | 额定温度范围 | -40°C至+105°C |
    | 绝缘电阻 | ≥5000 MΩ |
    | 盐雾试验耐受时间 | ≥500小时 |
    | 使用寿命 | ≥500次插拔 |

    产品特点和优势


    1. 高防水和防尘能力:符合IP68和IP69K标准,可在水下10米深度和高压清洗条件下稳定工作。
    2. 耐用性强:经过严格的盐雾测试和多达500次的插拔循环试验,确保长期可靠的使用性能。
    3. 材料选择优良:外壳采用PA材料,螺钉为不锈钢材质,锁紧环为镀镍黄铜加不锈钢,保证连接器在恶劣环境下的使用寿命。

    应用案例和使用建议


    UTGX系列电连接器已被广泛应用于汽车制造、工业控制设备及船舶等领域的布线系统。在安装时建议注意以下几点:
    - 确保电线剥皮长度准确无误,避免因过长导致内部短路。
    - 使用扭矩扳手将螺钉拧紧到推荐值20N.cm,以保证密封效果。
    - 保持连接器接触点的清洁,定期检查以确保良好的导电性能。

    兼容性和支持


    UTGX系列电连接器与其他同系列的产品完全兼容,且可与特定型号的接头配合使用。供应商提供详尽的用户手册和技术支持服务,以帮助客户解决任何潜在的问题。

    常见问题与解决方案


    1. 问题:连接器无法达到预期的防护等级。解决方案:检查所有组件是否正确安装,并确保密封圈没有损坏。
    2. 问题:连接器在高温环境下失效。解决方案:确认所选连接器的工作温度范围,并选择适合的应用场景。

    总结和推荐


    UTGX系列电连接器以其卓越的防水性能、高强度的耐久性和广泛的适用性,在众多行业中获得了广泛应用。无论是对于追求高性能要求的专业人士还是普通用户而言,这都是一款值得信赖的产品。我们强烈推荐UTGX系列电连接器作为在严苛环境中进行可靠连接的理想选择。

UTGX7147PSCR参数

参数
类型 Bayonet Lock,Male Pins,Receptacle
颜色 黑色
端接 螺纹
额定电流 10A
外壳材料 Polyamide (PA),Nylon
针脚数 7pin
触头镀层 - 配接
安装方式 隔板安装,面板安装
应用等级 仪表级,工业级
零件状态 在售
包装方式 袋装

UTGX7147PSCR厂商介绍

Souriau-Sunbank是全球领先的互连解决方案提供商,专注于设计和制造各种类型的连接器和互连系统。公司的产品广泛应用于**、**、*事、铁路、工业、能源、医疗和通信等多个领域。

主营产品分类包括:
1. 圆形连接器:适用于各种恶劣环境,如振动、冲击、温度变化等。
2. 矩形连接器:适用于需要高密度连接的应用,如计算机、通信设备等。
3. 电源连接器:适用于需要高电流传输的应用,如电动汽车、工业设备等。
4. 高速数据连接器:适用于需要高速数据传输的应用,如通信设备、数据中心等。
5. 光纤连接器:适用于需要高速光信号传输的应用,如通信网络、医疗设备等。

Souriau-Sunbank的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 质量可靠:公司严格遵循国际质量标准,确保产品质量和性能。
3. 定制服务:公司提供定制化服务,根据客户需求设计和制造连接器。
4. 全球服务:公司在全球设有多个分支机构,提供快速响应和本地化服务。

UTGX7147PSCR数据手册

厂牌 PDF简要描述 下载
SOURIAU-SUNBANK 圆形连接器 SOURIAU-SUNBANK UTGX7147PSCR UTGX7147PSCR数据手册

UTGX7147PSCR封装设计

查看详情并下载
Symbol
Footprint
3D Model
