UT0W71626SH6

产品分类: 圆形连接器
厂牌: SOURIAU-SUNBANK

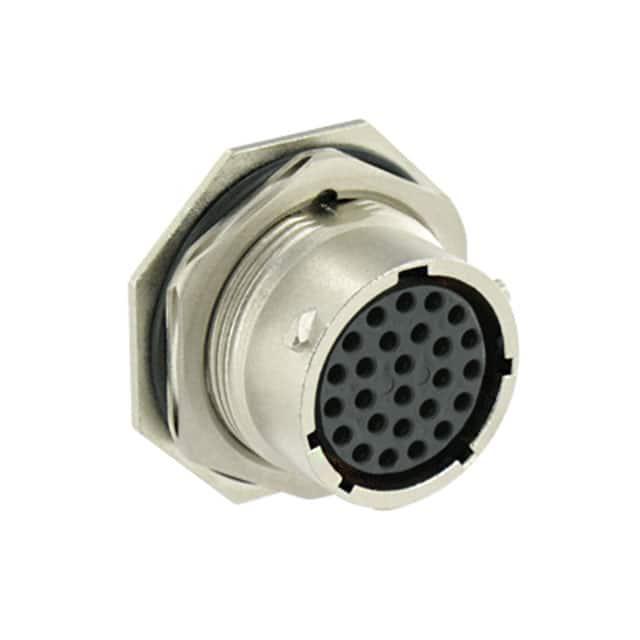

产品描述: Souriau 26芯航空插座 航空连接器 UTO系列, 面板安装, 外壳尺寸16
供应商型号: 649-UT0W71626SH6
供应商: Mouser
标准整包数: 1
SOURIAU-SUNBANK 圆形连接器 UT0W71626SH6

UT0W71626SH6概述

    高密度金属圆形连接器:UT0W系列

    产品简介


    “UT0W”工业级圆形连接器是一系列多路连接器,提供8种壳体尺寸和8种高密度插入布局。这些连接器可适用于墙壁安装的插座,其面板切割尺寸符合MIL-C-26482系列I规范。其坚固耐用的设计能够抵抗各种环境和机械要求,适用于室内外应用。

    技术参数


    - 环境温度:-40°C至+105°C
    - 绝缘电阻:最小值5000 MΩ
    - 测试电压:1500 VAC
    - 振动和冲击耐受性:符合MIL-STD202标准方法
    - 盐雾试验:标准版48小时,黑色阳极氧化环96小时,更高盐雾抵抗力(200/500小时)可按需提供
    - 电磁兼容性:通过EMC要求
    - 接触次数:可重复插拔500次
    - 密封等级:动态IP67/IP68/IP69K(适配特定后壳)

    产品特点和优势


    - 多种尺寸和配置:提供8种壳体尺寸和8种插入布局,插头和插座版本均可用于公母接点。
    - 高密封性能:动态IP67/IP68/IP69K水密保护等级,200/500小时盐雾抵抗能力。
    - 坚固耐用:金属卡口环,配有波形弹簧,确保500次插拔无磨损。
    - 电磁兼容性:屏蔽效果65 dB@10 MHz,满足EMC需求。
    - 环保材料:符合RoHS标准,不含镉和铅。
    - 特殊设计:可旋转插入接口,可根据需求定制。

    应用案例和使用建议


    - 室外设备:如电信基站、监控摄像头等户外设备。
    - 工业自动化:在工厂环境中,提供可靠的信号传输和电源供应。
    - 汽车制造:在车辆内部连接传感器和控制单元时,确保稳定的数据传输。
    - 使用建议:在进行插拔操作时,尽量避免对电缆的过度拉扯或弯曲,以延长连接器的使用寿命。

    兼容性和支持


    - 其他电子元器件兼容性:具体需要参考配套的电线和配件。
    - 制造商支持:提供相关技术支持和售后服务。

    常见问题与解决方案


    - Q: 如何确保连接器的密封性?
    - A: 在使用过程中,需要加装额外的O型密封圈,特别是在使用后壳时。
    - Q: 连接器如何达到高盐雾抵抗能力?
    - A: 采用特殊材料和处理工艺,如黑色阳极氧化环,提高盐雾抵抗时间。
    - Q: 如何防止电磁干扰?
    - A: 使用屏蔽材料,通过屏蔽效果达到电磁兼容性的要求。

    总结和推荐


    综上所述,“UT0W”系列高密度金属圆形连接器以其坚固耐用、高密封性和电磁兼容性,在各种严苛环境下表现出色。特别是在室外和工业环境中,能够提供可靠的数据传输和电源供应。我们强烈推荐这款产品用于需要高度可靠性、耐用性和防护性的应用场合。

UT0W71626SH6参数

参数
触头镀层 - 配接 -
类型 Bayonet Lock,Receptacle Housing
颜色 -
端接 -
额定电流 -
外壳材料 Zinc Alloy
针脚数 26pin
安装方式 隔板安装,面板安装
应用等级 军用级
零件状态 在售
包装方式 散装

UT0W71626SH6厂商介绍

Souriau-Sunbank是全球领先的互连解决方案提供商,专注于设计和制造各种类型的连接器和互连系统。公司的产品广泛应用于**、**、*事、铁路、工业、能源、医疗和通信等多个领域。

主营产品分类包括:
1. 圆形连接器:适用于各种恶劣环境,如振动、冲击、温度变化等。
2. 矩形连接器:适用于需要高密度连接的应用,如计算机、通信设备等。
3. 电源连接器:适用于需要高电流传输的应用,如电动汽车、工业设备等。
4. 高速数据连接器:适用于需要高速数据传输的应用,如通信设备、数据中心等。
5. 光纤连接器:适用于需要高速光信号传输的应用,如通信网络、医疗设备等。

Souriau-Sunbank的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 质量可靠:公司严格遵循国际质量标准,确保产品质量和性能。
3. 定制服务:公司提供定制化服务,根据客户需求设计和制造连接器。
4. 全球服务:公司在全球设有多个分支机构,提供快速响应和本地化服务。

UT0W71626SH6数据手册

厂牌 PDF简要描述 下载
SOURIAU-SUNBANK 圆形连接器 SOURIAU-SUNBANK UT0W71626SH6 UT0W71626SH6数据手册

UT0W71626SH6封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 43.989 ¥ 371.7071
10+ $ 37.8324 ¥ 319.6838
25+ $ 33.1884 ¥ 280.442
50+ $ 31.605 ¥ 267.0623
100+ $ 31.5945 ¥ 266.9735
250+ $ 31.101 ¥ 262.8035
库存: 28
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 371.7
