首页  >  产品百科  >  UTS710E6P

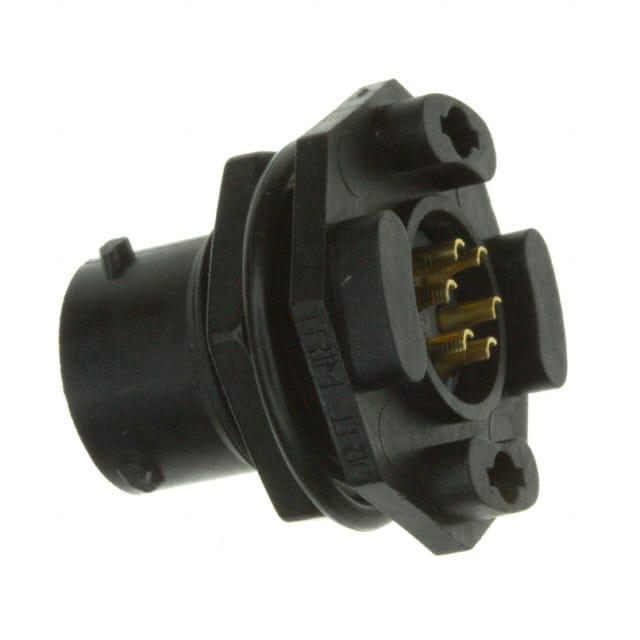

UTS710E6P

产品分类: 圆形连接器
厂牌: SOURIAU-SUNBANK
产品描述: Souriau 圆形连接器插头, UTS系列, 6芯, 面板安装, 焊接, IP68,IP69K
供应商型号: 649-UTS710E6P
供应商: Mouser
标准整包数: 1

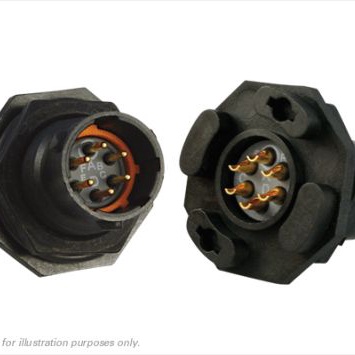

SOURIAU-SUNBANK 圆形连接器 UTS710E6P

UTS710E6P概述

    电子元器件产品技术手册:UTS Hi Seal PCB 模块化连接器

    1. 产品简介


    UTS Hi Seal 是一款专为恶劣环境下使用的电子模块化连接器。它采用坚固耐用的设计,能够适应湿气、腐蚀和紧凑空间条件下的应用需求。UTS Hi Seal PCB 模块化连接器适用于多个领域,包括工业自动化、户外气象站、机器人及道路交通管理系统等。

    2. 技术参数


    机械特性
    - 外壳与后壳:阻燃塑料(UL94-V0)
    - 插件:弹性体材料
    - 接触件:铜合金镀金,可根据要求提供其他电镀层
    - 使用寿命:250次插拔
    - 震动测试:符合CEI 60512-4标准
    - 温度冲击测试:符合MIL-STD 1344方法1003标准
    电气特性
    - 接触电流容量:
    - 尺寸16:13A
    - 尺寸20:7.5A
    - 绝缘电阻:≥5000 MΩ(500Vcc,25℃)
    - 测试电压:
    - 1500 Veff(尺寸20)
    - 2300 Veff(尺寸16)
    - 工作电压:
    - 尺寸20:600V
    - 尺寸16:1000V
    环境特性
    - 工作温度范围:-40℃到+105℃
    - 盐雾耐受时间:500小时
    - 防水等级(插合/未插合状态):IP68/IP69K
    - UV耐久性:5年自然环境暴露无机械降解和色差变化
    特殊特性
    - 防泄漏设计,无需保护帽即防水
    - 罗马标准RoHS合规

    3. 产品特点和优势


    - 高可靠性:优异的抗腐蚀能力,能够在湿气、盐雾环境中长期稳定工作。
    - 耐久性:经过振动和温度冲击测试,确保连接器在严苛条件下保持性能。
    - 环保合规:符合RoHS标准,适合环保要求高的应用场合。
    - 多样化配置:可选金属固定夹和支架,确保连接器与PCB板之间的机械稳定性。

    4. 应用案例和使用建议


    应用场景
    - 工业自动化:UTS Hi Seal 连接器可用于机器人的运动控制系统,确保信号传输的可靠性和稳定性。
    - 户外气象站:作为传感器和数据采集系统间的接口,UTS Hi Seal 在恶劣气候条件下能有效传输天气数据。
    - 道路交通管理:用于监控设备的数据传输,提高系统的抗干扰能力和运行稳定性。
    使用建议
    - 正确安装:建议使用正确的钻孔模式,以保证连接器的机械稳固性和密封性。
    - 保护措施:定期检查防水帽和防尘帽的完整性,确保连接器在使用过程中的防护效果。

    5. 兼容性和支持


    UTS Hi Seal 可与多种型号的外壳和接触件配合使用,以满足不同应用场景的需求。制造商提供了一系列配件如金属终端、颜色编码环等,方便用户进行定制化配置。

    6. 常见问题与解决方案


    Q: 如何确认连接器是否插接到位?
    A: 查看指示灯或者听插头的“咔哒”声,确保两者结合紧密。
    Q: 如何清洁连接器表面?
    A: 使用软布蘸取少量酒精轻轻擦拭,避免使用腐蚀性清洗剂。

    7. 总结和推荐


    UTS Hi Seal PCB 模块化连接器凭借其卓越的耐用性和可靠性,成为恶劣环境下理想的连接解决方案。无论是工业自动化、户外气象监测还是道路交通管理,这款连接器都表现出色。强烈推荐在对连接器性能和耐用性要求较高的场合使用此产品。
    如需进一步了解详情或技术支持,欢迎访问我们的网站 [www.souriau-industrial.com](http://www.souriau-industrial.com) 或联系我们的客户服务团队。

UTS710E6P参数

参数
端接 焊盘
额定电流 6A
外壳材料 Polyamide (PA),Nylon
针脚数 6pin
触头镀层 - 配接
类型 Bayonet Lock,Male Pins,Receptacle
颜色 黑色
长*宽*高 27mm(高度)
安装方式 隔板安装,面板安装
应用等级 仪表级,照明级,电信级
零件状态 在售
包装方式 散装,袋装

UTS710E6P厂商介绍

Souriau-Sunbank是全球领先的互连解决方案提供商,专注于设计和制造各种类型的连接器和互连系统。公司的产品广泛应用于**、**、*事、铁路、工业、能源、医疗和通信等多个领域。

主营产品分类包括:
1. 圆形连接器:适用于各种恶劣环境,如振动、冲击、温度变化等。
2. 矩形连接器:适用于需要高密度连接的应用,如计算机、通信设备等。
3. 电源连接器:适用于需要高电流传输的应用,如电动汽车、工业设备等。
4. 高速数据连接器:适用于需要高速数据传输的应用,如通信设备、数据中心等。
5. 光纤连接器:适用于需要高速光信号传输的应用,如通信网络、医疗设备等。

Souriau-Sunbank的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 质量可靠:公司严格遵循国际质量标准,确保产品质量和性能。
3. 定制服务:公司提供定制化服务,根据客户需求设计和制造连接器。
4. 全球服务:公司在全球设有多个分支机构,提供快速响应和本地化服务。

UTS710E6P数据手册

厂牌 PDF简要描述 下载
SOURIAU-SUNBANK 圆形连接器 SOURIAU-SUNBANK UTS710E6P UTS710E6P数据手册

UTS710E6P封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 22.9425 ¥ 193.8641
10+ $ 17.874 ¥ 151.0353
25+ $ 16.47 ¥ 139.1715
50+ $ 15.4872 ¥ 130.8668
100+ $ 14.1645 ¥ 119.69
250+ $ 13.356 ¥ 112.8582
库存: 78
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 193.86
直接购买
加入购物车
