首页  >  产品百科  >  JMXHH1G10FSUDSU

JMXHH1G10FSUDSU

产品分类: 圆形连接器
厂牌: SOURIAU-SUNBANK
产品描述: Souriau 圆形连接器插座, JMX系列, 10芯, 正面安装, 焊接, IP68
供应商型号: 649-JMXHH1G10FSUDSU
供应商: Mouser
标准整包数: 1

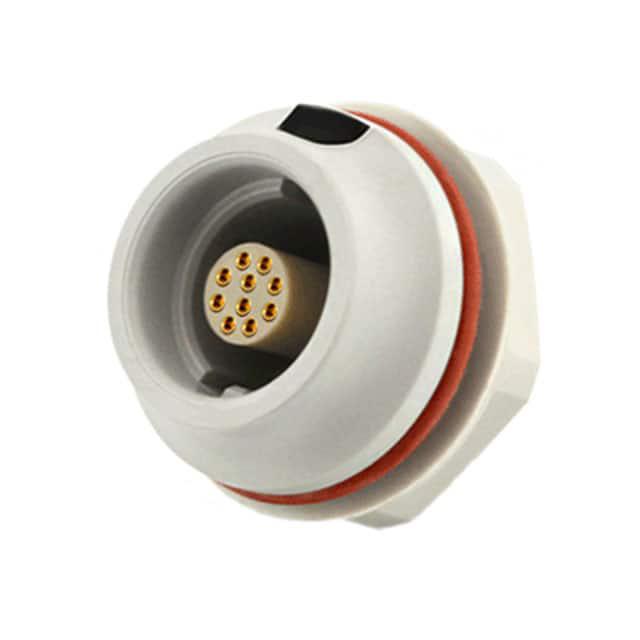

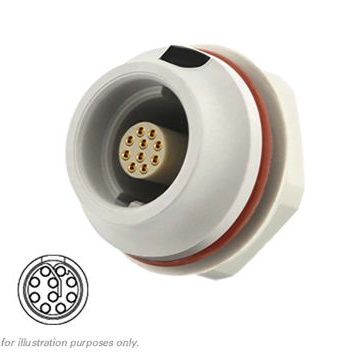

SOURIAU-SUNBANK 圆形连接器 JMXHH1G10FSUDSU

JMXHH1G10FSUDSU概述

    Souriau JMX Series Front Mount Receptacle

    产品简介


    Souriau JMX系列是一款高品质的前装式接线盒,广泛应用于航空、国防、工业自动化等领域。这类电子元器件具备出色的电气性能和坚固的机械结构,能够确保稳定可靠的数据传输和电力供应。它主要用于连接电线和设备,通过其可靠的锁定机制,提供高效的防尘防水保护。

    技术参数


    - 接触布局:具体布局详见绝缘体图纸。
    - 接触类型:M(公)、F(母)。
    - 接触风格:S(焊锡)、C(压接)、P(直插式PCB端子)、Q(90度PCB端子)。
    - 最大工作电流:不同型号不同,详见绝缘体图纸。
    - 绝缘电阻:>500MΩ(ANSI-EIA-364-D Method 21)。
    - 耐久性:2000次插拔循环(符合IEC 60512-5测试9a)。
    - 抗冲击性:落下高度750mm(符合IEC 60512测试7b)。
    - 防护等级:IP68(符合IEC 60529标准,1bar压力下持续1周)。
    - 操作温度:-20°C至+100°C(-4°F至+212°F)。
    - 面板厚度:最大8mm(0.31英寸)。

    产品特点和优势


    1. 多功能性:适用于多种类型的电缆,提供不同接触布局和电流容量。
    2. 高性能绝缘材料:采用ULTEM材料,保证了优异的机械强度和化学稳定性。
    3. 高可靠性:通过严格的振动和冲击测试,确保在严苛环境下的稳定性。
    4. 防护能力:达到IP68防护等级,提供卓越的防尘防水性能。
    5. 生物相容性:所有外壳部件均符合USP Class VI/ISO 10993标准,适用于医疗设备。

    应用案例和使用建议


    - 工业自动化:在工业环境中,JMX系列接线盒可用于各种传感器和执行器之间的连接,提供稳定可靠的信号传输。
    - 航空与国防:在恶劣环境下,如飞机和导弹系统中,JMX系列接线盒可以确保信号传输的稳定性和安全性。
    - 使用建议:在安装过程中,确保面板切口尺寸符合规范,以避免接线盒无法正确安装。定期检查和维护,确保其防护等级不受影响。

    兼容性和支持


    - 兼容性:JMX系列接线盒与其他品牌的电缆和组件具有良好的兼容性,适用于多种应用。
    - 支持:Souriau提供全面的技术支持和售后服务,包括产品手册、安装指南和技术咨询等。

    常见问题与解决方案


    - 问题一:接线盒安装后出现松动。
    - 解决方法:检查面板厚度是否超出规定范围,必要时使用专用工具紧固。
    - 问题二:接触不良。
    - 解决方法:确保接触面清洁无污渍,重新压接或焊接接触点。
    - 问题三:防护等级降低。
    - 解决方法:检查是否有异物进入接线盒,定期清理并进行适当的维护。

    总结和推荐


    Souriau JMX系列前装式接线盒凭借其卓越的电气性能、机械强度和防护能力,在各类复杂应用中表现出色。无论是工业自动化还是航空与国防领域,JMX系列都能提供稳定可靠的解决方案。推荐在需要高可靠性和高性能的项目中使用此产品。

JMXHH1G10FSUDSU参数

参数
触头镀层 - 配接
类型 Female Sockets,Push-Pull,Receptacle
颜色 浅灰色
端接 焊盘
额定电流 2.5A
外壳材料 Polyetherimide (PEI)
针脚数 10pin
安装方式 隔板安装,面板安装
应用等级 仪表级,医疗级,工业级
零件状态 在售
包装方式 散装

JMXHH1G10FSUDSU厂商介绍

Souriau-Sunbank是全球领先的互连解决方案提供商,专注于设计和制造各种类型的连接器和互连系统。公司的产品广泛应用于**、**、*事、铁路、工业、能源、医疗和通信等多个领域。

主营产品分类包括:
1. 圆形连接器:适用于各种恶劣环境,如振动、冲击、温度变化等。
2. 矩形连接器:适用于需要高密度连接的应用,如计算机、通信设备等。
3. 电源连接器:适用于需要高电流传输的应用,如电动汽车、工业设备等。
4. 高速数据连接器:适用于需要高速数据传输的应用,如通信设备、数据中心等。
5. 光纤连接器:适用于需要高速光信号传输的应用,如通信网络、医疗设备等。

Souriau-Sunbank的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 质量可靠:公司严格遵循国际质量标准,确保产品质量和性能。
3. 定制服务:公司提供定制化服务,根据客户需求设计和制造连接器。
4. 全球服务:公司在全球设有多个分支机构,提供快速响应和本地化服务。

JMXHH1G10FSUDSU数据手册

厂牌 PDF简要描述 下载
SOURIAU-SUNBANK 圆形连接器 SOURIAU-SUNBANK JMXHH1G10FSUDSU JMXHH1G10FSUDSU数据手册

JMXHH1G10FSUDSU封装设计

查看详情并下载
Symbol
Footprint
3D Model
