UTS71412S

产品分类: 圆形连接器
厂牌: SOURIAU-SUNBANK
产品描述: Souriau M14圆形连接器插头, UTS系列, 12芯, 面板安装, 压接, IP68,IP69K
供应商型号: ET-1208029
供应商: 海外现货
标准整包数: 1

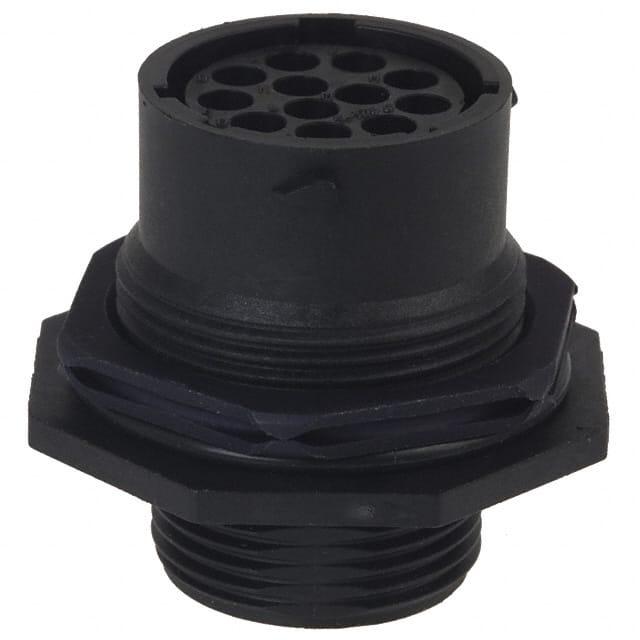

SOURIAU-SUNBANK 圆形连接器 UTS71412S

UTS71412S概述

    电子元器件产品技术手册解析

    产品简介


    UTS:防水连接器首选
    UTS是一款专为高可靠性要求设计的防水塑料圆形连接器,具有快速锁定系统。作为广受欢迎的TRIM TRIO®互连系统的最新成员,UTS拥有3种壳体尺寸和9种接触排列方式,提供Rapid – Secure – High Performance的全面体验。该产品适用于工业应用,特别是在严苛环境下(如动态情况下的极端水保护)需要高性能连接的地方。

    技术参数


    - 壳体尺寸与接触排列:
    - 壳体尺寸:3种
    - 接触排列:9种
    - 性能参数:
    - 耐久性:250次接插及卸插
    - 绝缘电阻:最小5000 MΩ
    - 测试电压:2000 VAC
    - 工作温度范围:-40°C 至 +105°C
    - 防尘防水等级:IP68 / IP69K
    - 额定电压:250V (直径1.6mm)
    - 最大电流:13A (机械加工 + 冲压) / 7.5A (机械加工) / 5A (冲压)
    - 电气特性:
    - 过电压类别:III类
    - 污染程度:3级
    - 工作环境:
    - 耐振动:符合CEI 60512-4标准
    - 热冲击:符合MIL-STD1344方法1003
    - 防火等级:UL94V0和NFF16101等级2
    - 盐雾测试:500小时

    产品特点和优势


    UTS连接器的主要特点包括快速安装和锁定系统、高度密封性能以及易于维修。这些特性使得UTS成为市场上最具竞争力的产品之一。
    - 快速安装和锁定系统:
    - 允许快速且安全的连接
    - 支持半自动安装工具
    - 包括快速释放装置
    - 高度密封性能:
    - 动态IP68和IP69K防护等级
    - 即使在拖拽电缆或弯曲电缆的情况下也能保持IP68防护等级
    - 易于维修:
    - 使用简易,可轻松拆卸和更换部件
    - 有限数量的组件,减少维修复杂度

    应用案例和使用建议


    UTS连接器广泛应用于工业、户外和特定领域的应用中,例如隧道风机、交通控制、气象测量系统、道路维护、风力发电机、越野设备等。
    - 交通控制系统:在复杂环境中实现可靠的通信连接。
    - 户外广告牌:承受恶劣天气条件下的耐用性和可靠性。
    - 食品加工设备:满足食品安全标准下的高效连接需求。
    建议在选择UTS连接器时,根据具体应用环境和需求选择合适的型号,并遵循制造商的安装指南以确保最佳性能。

    兼容性和支持


    UTS连接器属于TRIM TRIO®互连系统的一部分,与其他组件有良好的兼容性。Souriau公司提供全球销售网络和分销商服务,确保及时供应样品、报价和生产交付。此外,还提供售后支持和维护服务。

    常见问题与解决方案


    | 常见问题 | 解决方案 |

    | 连接不牢固 | 确保锁紧系统正确安装并拧紧到指定扭矩值 |
    | 密封失效 | 更换损坏的密封圈,确保安装过程中没有漏装 |

    总结和推荐


    UTS连接器凭借其卓越的防水、防尘和抗振性能,以及快速锁定和易维修的特点,成为工业应用中的理想选择。尤其适用于恶劣环境下的可靠连接。强烈推荐UTS连接器用于各种高可靠性要求的应用场景。
    通过以上详细的技术手册内容解析,可以看出UTS连接器在防水性能、安装便捷性及可靠性方面具有显著优势,是工业应用中的优秀选择。

UTS71412S参数

参数
端接 -
额定电流 13A
外壳材料 Thermoplastic
针脚数 12pin
触头镀层 - 配接 -
类型 Bayonet Lock,Receptacle Housing
颜色 -
长*宽*高 33.9mm(长度)*34.9mm(高度)
安装方式 隔板安装,面板安装
零件状态 在售
包装方式 散装,袋装

UTS71412S厂商介绍

Souriau-Sunbank是全球领先的互连解决方案提供商,专注于设计和制造各种类型的连接器和互连系统。公司的产品广泛应用于**、**、*事、铁路、工业、能源、医疗和通信等多个领域。

主营产品分类包括:
1. 圆形连接器:适用于各种恶劣环境,如振动、冲击、温度变化等。
2. 矩形连接器:适用于需要高密度连接的应用,如计算机、通信设备等。
3. 电源连接器:适用于需要高电流传输的应用,如电动汽车、工业设备等。
4. 高速数据连接器:适用于需要高速数据传输的应用,如通信设备、数据中心等。
5. 光纤连接器:适用于需要高速光信号传输的应用,如通信网络、医疗设备等。

Souriau-Sunbank的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 质量可靠:公司严格遵循国际质量标准,确保产品质量和性能。
3. 定制服务:公司提供定制化服务,根据客户需求设计和制造连接器。
4. 全球服务:公司在全球设有多个分支机构,提供快速响应和本地化服务。

UTS71412S数据手册

厂牌 PDF简要描述 下载
SOURIAU-SUNBANK 圆形连接器 SOURIAU-SUNBANK UTS71412S UTS71412S数据手册

UTS71412S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 13.7157 ¥ 115.8976
10+ $ 10.1327 ¥ 85.6212
50+ $ 9.5291 ¥ 80.5209
100+ $ 8.7868 ¥ 74.2482
500+ $ 7.866 ¥ 66.4677
库存: 312
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 115.89
