UTS78E3S

产品分类: 圆形连接器
厂牌: SOURIAU-SUNBANK
产品描述: Souriau 圆形连接器插头, UTS系列, 3芯, 面板安装, 焊接, IP68,IP69K
供应商型号: 1795887
供应商: 海外现货
标准整包数: 1

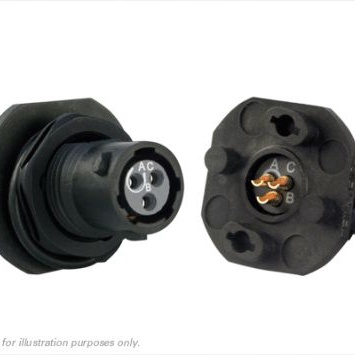

SOURIAU-SUNBANK 圆形连接器 UTS78E3S

UTS78E3S概述


    产品简介


    本技术手册介绍了Souriau公司的UTS HI SEAL系列JAM NUT RECEPTACLE WITH SOLDER CONTACTS(焊接触头式紧固螺母插座)。这是一种专为严苛环境设计的高性能连接器,适用于航空航天、工业自动化、汽车电子等领域。该连接器采用特殊的紧固螺母结构,具有出色的密封性能和耐腐蚀性,确保在恶劣环境下也能保持良好的电气连接。

    技术参数


    | 参数名称 | 规格值 |

    | 工作温度范围 | -40°C至105°C |
    | 绝缘电阻 | ≥5000 MΩ |
    | 耐压测试电压 | #16布线:2000 VRMS,#20布线:1500 VRMS |
    | 盐雾腐蚀测试时间 | 500小时 |
    | 使用寿命 | 250次插拔 |
    | 密封性能(接合状态) | IP68,1巴,持续一周,水深10米(IEC 60529) |
    | 密封性能(未接合状态) | IP69K,高压水清洁(DIN 40050) |

    产品特点和优势


    1. 优异的密封性能:UTS HI SEAL系列具备IP68/IP69K防护等级,能有效防止灰尘和水侵入,适用于极端环境。
    2. 卓越的耐腐蚀性:通过500小时盐雾腐蚀测试,确保在高腐蚀环境中仍能可靠工作。
    3. 长寿命设计:可承受250次插拔操作,满足长期稳定使用需求。
    4. 易于安装和维护:独特的紧固螺母设计便于快速安装,节省时间和成本。

    应用案例和使用建议


    应用场景
    - 航空航天:用于飞机内部复杂的电气系统连接。
    - 工业自动化:应用于机器人手臂、数控机床等设备的电气接口。
    - 汽车电子:可用于车辆的各种传感器和控制系统之间的连接。
    使用建议
    1. 在安装过程中,务必按照规定扭矩拧紧螺母,以确保最佳的密封效果。
    2. 定期检查密封圈的状态,如有损坏应及时更换,避免水汽或尘埃进入影响电气性能。
    3. 选择合适的插入布局,参考C144-UTS1-A中的指导,以确保正确的电气连接。

    兼容性和支持


    - 材料:壳体采用UL94 V-0级别的聚酰胺材料,插入件采用氯丁橡胶(CR),密封胶圈采用硅胶,密封圈采用尼龙,螺母采用黑色阳极氧化铝合金,接触部分采用镀金黄铜。
    - 技术支持:Souriau公司提供全面的技术支持和服务,包括安装指导、故障排查等。如有需要,请联系当地的销售代表或技术支持部门。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 插入时遇到困难 | 检查是否选择了正确的插入布局,确保正确对齐。 |
    | 长时间使用后性能下降 | 检查密封圈是否老化或损坏,必要时进行更换。 |
    | 连接不稳定 | 确认螺母已按规定的扭矩拧紧,重新尝试连接。 |

    总结和推荐


    UTS HI SEAL系列JAM NUT RECEPTACLE WITH SOLDER CONTACTS是一款专为严苛环境设计的高性能连接器。其优异的密封性能、卓越的耐腐蚀性和长寿命设计使其成为航空航天、工业自动化、汽车电子等多个领域的理想选择。虽然价格略高于普通连接器,但考虑到其长期稳定性和可靠性,依然值得推荐使用。对于需要在极端条件下保持电气连接稳定性的应用场景,该产品是最佳的选择之一。

UTS78E3S参数

参数
颜色 黑色
端接 焊盘
额定电流 7A
外壳材料 Polyamide (PA),Nylon
针脚数 3pin
触头镀层 - 配接
类型 Bayonet Lock,Female Sockets,Receptacle
长*宽*高 24mm(高度)
安装方式 隔板安装,面板安装
应用等级 仪表级,照明级,电信级
零件状态 在售
包装方式 盒装
