JMXFH1G04MCUDSU

产品分类: 圆形连接器
厂牌: SOURIAU-SUNBANK
产品描述: Souriau 圆形连接器插头, JMX系列, 4芯, 电缆安装, 压接, IP50, IP68
供应商型号: SOU2249-ND
供应商: Digi-Key
标准整包数: 1

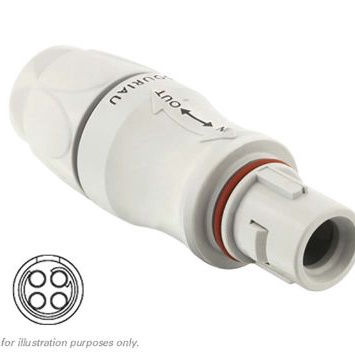

SOURIAU-SUNBANK 圆形连接器 JMXFH1G04MCUDSU

JMXFH1G04MCUDSU概述

    Souriau JMX Series Connector - Technical Overview

    1. 产品简介


    Souriau的JMX系列连接器是专为高可靠性应用设计的高性能连接解决方案。它主要包括插头(Plug)和插座(Socket)两种类型,广泛应用于航空、军事、工业自动化等领域。这些连接器的主要功能是在各种恶劣环境下提供稳定可靠的电气连接,确保系统安全高效运行。

    2. 技术参数


    以下是Souriau JMX系列连接器的关键技术规格:
    | 参数 | 规格 |

    | 壳体类型 | 插头(Plug) |
    | 接触布局 | 根据绝缘子图纸 |
    | 材料 | PEIULTEM、硅胶 |
    | 重量 | 约11.71克 |
    | 工作温度范围 | -40°C至+125°C(-40°F至+257°F)|
    | 绝缘电阻 | >500MΩ(按ANSI-EIA-364-D标准)|
    | 最大电流额定值 | 根据绝缘子图纸 |
    | 连接测试电压 | 根据绝缘子图纸 |
    | 环境耐受性 | 跌落测试、防护等级IP68 |
    | 生产批次 | 每批次100件 |
    | 符合规范 | RoHS和REACH认证 |

    3. 产品特点和优势


    - 高度可靠:经受2000次插拔循环测试,符合IEC 60512-5标准,确保长时间使用后的稳定性。
    - 恶劣环境适应性:能够承受高达125°C的工作温度和最低-40°C的低温,适合极端环境。
    - 抗冲击性:通过750毫米跌落测试,确保在运输和安装过程中的耐用性。
    - 环境保护:达到IP68防护等级,保证在水下作业时的密封性。
    - 多种电缆尺寸兼容:支持直径3.5mm至7.5mm的电缆。

    4. 应用案例和使用建议


    Souriau JMX系列连接器适用于各种恶劣环境下的设备连接,例如航空航天、工业自动化控制和军事系统。具体应用场景如下:
    - 航空航天:飞行器内部及外部连接,要求高可靠性、防水防尘。
    - 工业自动化:生产线上的机器间连接,要求稳定且耐用的连接。
    - 军事系统:地面车辆和舰船的电气系统,需要适应复杂多变的环境。
    使用建议:
    - 在选择接触布局时,根据实际需求选用合适的布局,如02、03、04等,以满足不同电流和信号传输的需求。
    - 在安装时,注意正确的绝缘子和接触布局的对齐方式,避免安装错误导致的电气故障。
    - 定期检查连接器的密封圈和插针状态,确保长期可靠运行。

    5. 兼容性和支持


    - 兼容性:JMX系列连接器可与同系列的插座和其他Souriau连接器实现互换和兼容。
    - 技术支持:Souriau提供详尽的技术文档和支持,帮助用户正确安装和使用该产品。

    6. 常见问题与解决方案


    - Q:连接器在高温环境下工作时出现异常?
    - A:确保连接器材料符合高温条件下的性能要求,如PEIULTEM和硅胶。
    - Q:连接器在频繁插拔后出现接触不良?
    - A:定期检查并更换磨损的接触点,确保接触面清洁。
    - Q:如何确认连接器型号正确?
    - A:参照产品编码规则,核对所需的壳体类型、接触布局、颜色等信息。

    7. 总结和推荐


    Souriau JMX系列连接器凭借其高可靠性和适应恶劣环境的能力,在多个行业都有广泛应用。无论是在航空航天还是工业自动化领域,它都是一个值得信赖的选择。对于那些需要在苛刻条件下保持稳定电气连接的应用场景,强烈推荐使用Souriau JMX系列连接器。

JMXFH1G04MCUDSU参数

参数
类型 Male Pins,Plug,Push-Pull
颜色 浅灰色
端接 -
额定电流 8A
外壳材料 Polyetherimide (PEI)
针脚数 4pin
触头镀层 - 配接
安装方式 导线安装,自由悬挂,通孔安装
应用等级 仪表级,医疗级,工业级
零件状态 在售
包装方式 散装

JMXFH1G04MCUDSU厂商介绍

Souriau-Sunbank是全球领先的互连解决方案提供商,专注于设计和制造各种类型的连接器和互连系统。公司的产品广泛应用于**、**、*事、铁路、工业、能源、医疗和通信等多个领域。

主营产品分类包括:
1. 圆形连接器:适用于各种恶劣环境,如振动、冲击、温度变化等。
2. 矩形连接器:适用于需要高密度连接的应用,如计算机、通信设备等。
3. 电源连接器:适用于需要高电流传输的应用,如电动汽车、工业设备等。
4. 高速数据连接器:适用于需要高速数据传输的应用,如通信设备、数据中心等。
5. 光纤连接器:适用于需要高速光信号传输的应用,如通信网络、医疗设备等。

Souriau-Sunbank的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 质量可靠:公司严格遵循国际质量标准,确保产品质量和性能。
3. 定制服务:公司提供定制化服务,根据客户需求设计和制造连接器。
4. 全球服务:公司在全球设有多个分支机构,提供快速响应和本地化服务。

JMXFH1G04MCUDSU数据手册

厂牌 PDF简要描述 下载
SOURIAU-SUNBANK 圆形连接器 SOURIAU-SUNBANK JMXFH1G04MCUDSU JMXFH1G04MCUDSU数据手册

JMXFH1G04MCUDSU封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 46.8208 ¥ 391.8316
10+ $ 38.1722 ¥ 319.4533
库存: 12
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 391.83
