首页  >  产品百科  >  UTS1JC124S

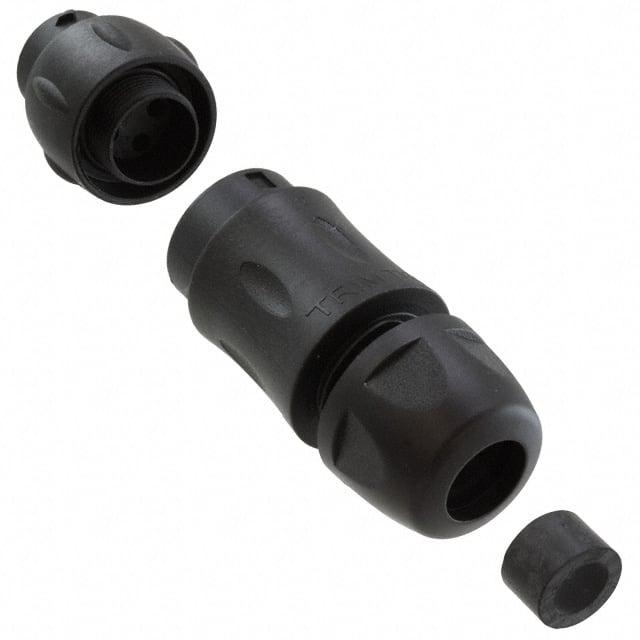

UTS1JC124S

产品分类: 圆形连接器
厂牌: SOURIAU-SUNBANK
产品描述: Bayonet Lock,Receptacle Housing 4pin Polyamide (PA),Nylon 13A 导线安装,自由悬挂,通孔安装 74mm(长度)
供应商型号: SOU1628-ND
供应商: Digi-Key
标准整包数: 1
SOURIAU-SUNBANK 圆形连接器 UTS1JC124S

UTS1JC124S概述

    Railway UTS 电子元器件产品技术手册

    产品简介


    Railway UTS 是一款专为室内应用设计的高性能连接器。采用阻燃材料制造,符合IP68/IP69K防护标准,能够在水射流和水下环境中稳定运行。其轻量化密封设计不仅易于操作,还提供了高达23个AWG16的高接触密度。此外,UTS系列连接器通过标准化政策实现了技术与成本的最佳平衡,特别适用于铁路行业中的电气连接需求。

    技术参数


    - 外壳材质:热塑性材料
    - 盐雾耐受性:大于500小时
    - 耦合方式:旋转卡口式
    - 接合次数:250次
    - 振动与冲击:CEI 60512-4标准下1至2000Hz正弦波
    - 最大电流:每个接触点15A
    - 绝缘电阻:5000MΩ
    - 耐压等级:2550Vac(符合NFF 61030标准)
    - 阻燃等级:UL94-VO,I2F3/I3F2(符合NFF 16-101/16-102标准)
    - 密封性能:IP68/IP69K
    - 工作温度范围:-40°C 至 +105°C

    产品特点和优势


    Railway UTS 连接器的最大优势在于其高接触密度和轻量化设计,使得其在紧凑空间内的安装更加灵活方便。同时,其高可靠性及防水防尘能力确保了在各种恶劣环境下的稳定运行。独特的旋转卡口式耦合方式,使安装过程简单快捷。此外,SOURIAU 产品的标准化策略确保了技术与成本的平衡,使其在市场上具有更强的竞争力。

    应用案例和使用建议


    UTS 系列连接器广泛应用于铁路车辆内部的电气连接系统中,例如车载设备的电源连接。其高接触密度的特点非常适合于要求高度集成的电路布局。为了确保最佳的电气性能和安全,建议在组装时选择合适的接触类型(如铜接头、Quadrax和光纤),并根据不同的应用场景选用适当的外壳样式和接触排列方式。

    兼容性和支持


    UTS 系列连接器与其他SOURIAU产品高度兼容,能够无缝对接SOURIAU的其他铁路专用产品。SOURIAU 提供全面的技术支持和售后服务,确保用户可以随时获得必要的帮助和指导。此外,用户可以通过官方网站获取更多关于产品和技术的支持信息。

    常见问题与解决方案


    - 问题1:如何正确安装UTS连接器?
    - 解答:首先确认接触点和电缆的类型,然后按照制造商提供的安装指南进行装配。如果需要特定的工具,务必使用正确的工具以避免损坏连接器。

    - 问题2:如何检查UTS连接器的密封性能?
    - 解答:使用专门的密封性能测试仪器对连接器进行检测,确保达到IP68/IP69K的标准。定期检查连接器的密封圈是否完好无损也是确保密封性能的关键。

    - 问题3:如何防止UTS连接器在高振动环境下失效?
    - 解答:通过调整安装位置,确保连接器不受直接受到的振动影响。另外,使用缓冲材料将连接器与振动源隔离也是一个有效的措施。

    总结和推荐


    综上所述,Railway UTS 系列连接器凭借其出色的电气性能、坚固的结构和广泛的适用性,成为了铁路行业内不可或缺的优质连接解决方案。其轻量化的密封设计和简便的操作流程使其在实际应用中表现出色。因此,强烈推荐Railway UTS 连接器作为铁路电气系统中理想的连接器解决方案。

UTS1JC124S参数

参数
颜色 -
端接 -
额定电流 13A
外壳材料 Polyamide (PA),Nylon
针脚数 4pin
触头镀层 - 配接 -
类型 Bayonet Lock,Receptacle Housing
长*宽*高 74mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 袋装

UTS1JC124S厂商介绍

Souriau-Sunbank是全球领先的互连解决方案提供商,专注于设计和制造各种类型的连接器和互连系统。公司的产品广泛应用于**、**、*事、铁路、工业、能源、医疗和通信等多个领域。

主营产品分类包括:
1. 圆形连接器:适用于各种恶劣环境,如振动、冲击、温度变化等。
2. 矩形连接器:适用于需要高密度连接的应用,如计算机、通信设备等。
3. 电源连接器:适用于需要高电流传输的应用,如电动汽车、工业设备等。
4. 高速数据连接器:适用于需要高速数据传输的应用,如通信设备、数据中心等。
5. 光纤连接器:适用于需要高速光信号传输的应用,如通信网络、医疗设备等。

Souriau-Sunbank的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 质量可靠:公司严格遵循国际质量标准,确保产品质量和性能。
3. 定制服务:公司提供定制化服务,根据客户需求设计和制造连接器。
4. 全球服务:公司在全球设有多个分支机构,提供快速响应和本地化服务。

UTS1JC124S数据手册

厂牌 PDF简要描述 下载
SOURIAU-SUNBANK 圆形连接器 SOURIAU-SUNBANK UTS1JC124S UTS1JC124S数据手册

UTS1JC124S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 19.6248 ¥ 164.235
10+ $ 16.6826 ¥ 139.6128
50+ $ 14.8913 ¥ 124.6219
100+ $ 14.1809 ¥ 118.6766
250+ $ 13.2939 ¥ 111.2534
500+ $ 12.6601 ¥ 105.9493
库存: 669
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 164.23
直接购买
加入购物车
