UTS714D19P

产品分类: 圆形连接器
厂牌: SOURIAU-SUNBANK
产品描述: Bayonet Lock,Male Pins,Receptacle 焊盘 19pin Polyamide (PA),Nylon 4A 金 黑色 通孔安装,隔板安装,面板安装 34.9mm(高度)
供应商型号: 1795959
供应商: 海外现货
标准整包数: 1

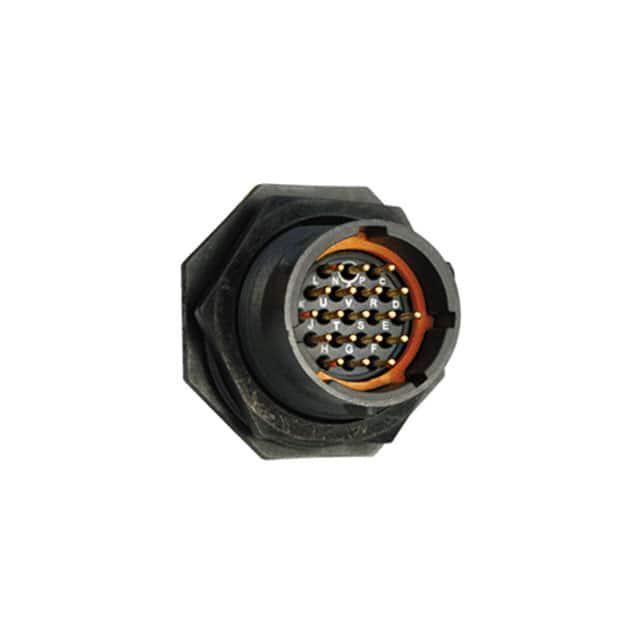

SOURIAU-SUNBANK 圆形连接器 UTS714D19P

UTS714D19P概述

    UTS Hi Seal 系列防水连接器:产品介绍及技术手册

    1. 产品简介


    UTS Hi Seal 连接器是一款轻量级工业塑料圆形连接器,旨在提供动态IP68/IP69K防水保护,无论是在插合还是未插合状态下均可使用。它与MIL-DTL-26482连接器兼容,并广泛应用于多种严苛环境。

    2. 技术参数


    - 环境参数:
    - 操作温度范围:-40°C 至 +105°C
    - 防水等级:动态IP68/IP69K(插合与未插合状态下)
    - 盐雾测试:500小时
    - 耐UV测试:5年暴露后无机械降解或颜色重要变化
    - RoHS认证,符合中国标准SJ/T1166-2006
    - 材料:
    - 外壳及背板:热塑性UL94-V0
    - 机械参数:
    - 使用寿命:250次插拔循环
    - 振动测试:CEI 60512-4,频率从10到2000Hz
    - 温度冲击:MIL-STD1344方法1003,5个周期,-40°C至+105°C
    - 电气参数:
    - 接触电流:尺寸16:最大13A;尺寸20:最大7.5A
    - 绝缘电阻:≥5000MΩ(500Vdc,25°C)
    - 测试电压:尺寸20:1500Veff;尺寸16:2300Veff
    - 工作电压:尺寸20:600V;尺寸16:1000V
    - 接触排列:
    - 提供多种尺寸和接触数量的选择,具体参见技术手册
    - 物理尺寸:
    - 各种尺寸的外壳均提供详细尺寸图,参见技术手册

    3. 产品特点和优势


    - 防水性能:在插合与未插合状态下均提供动态IP68/IP69K防水保护
    - 耐腐蚀性:适用于湿环境和浸入式环境
    - 兼容性:与MIL-DTL-26482或BS 9522 F0017、NFC93422、HE301B、VG 95328等标准兼容
    - 快速锁紧系统:提供便捷的安全锁紧机制
    - 环保:RoHS合规且符合中国RoHS标准

    4. 应用案例和使用建议


    - 典型应用:湿度测量、气象测量系统、交通控制、视频监控、隧道风扇和水测量
    - 使用建议:确保在安装前检查所有接口密封情况,特别是在高温、高湿环境下使用时更需注意
    - 优化方案:建议使用厂商提供的专用工具进行安装和拆卸,以确保最佳性能

    5. 兼容性和支持


    - 兼容性:可与MIL-DTL-26482系列连接器兼容
    - 支持:厂家提供详细的安装指导和技术支持服务

    6. 常见问题与解决方案


    - 问题1:接触不良
    - 解决方案:检查接触面是否有污物或损坏,必要时更换新的连接器
    - 问题2:无法实现完全密封
    - 解决方案:检查并重新安装密封圈,确保密封圈安装到位
    - 问题3:连接器磨损过快
    - 解决方案:减少频繁插拔次数,使用正确规格的电缆以减轻磨损

    7. 总结和推荐


    UTS Hi Seal连接器以其出色的防水、防尘性能和广泛的适用范围成为市场上的优质选择。其坚固耐用的设计和简便的操作使其特别适合工业环境中使用。我们强烈推荐在潮湿、多尘、严苛环境下的各种工业应用中使用这款连接器。

UTS714D19P参数

参数
端接 焊盘
额定电流 4A
外壳材料 Polyamide (PA),Nylon
针脚数 19pin
触头镀层 - 配接
类型 Bayonet Lock,Male Pins,Receptacle
颜色 黑色
长*宽*高 34.9mm(高度)
安装方式 通孔安装,隔板安装,面板安装
应用等级 仪表级,照明级,电信级
零件状态 在售
包装方式 散装

UTS714D19P厂商介绍

Souriau-Sunbank是全球领先的互连解决方案提供商,专注于设计和制造各种类型的连接器和互连系统。公司的产品广泛应用于**、**、*事、铁路、工业、能源、医疗和通信等多个领域。

主营产品分类包括:
1. 圆形连接器:适用于各种恶劣环境,如振动、冲击、温度变化等。
2. 矩形连接器:适用于需要高密度连接的应用,如计算机、通信设备等。
3. 电源连接器:适用于需要高电流传输的应用,如电动汽车、工业设备等。
4. 高速数据连接器:适用于需要高速数据传输的应用,如通信设备、数据中心等。
5. 光纤连接器:适用于需要高速光信号传输的应用,如通信网络、医疗设备等。

Souriau-Sunbank的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 质量可靠:公司严格遵循国际质量标准,确保产品质量和性能。
3. 定制服务:公司提供定制化服务,根据客户需求设计和制造连接器。
4. 全球服务:公司在全球设有多个分支机构,提供快速响应和本地化服务。

UTS714D19P数据手册

厂牌 PDF简要描述 下载
SOURIAU-SUNBANK 圆形连接器 SOURIAU-SUNBANK UTS714D19P UTS714D19P数据手册
